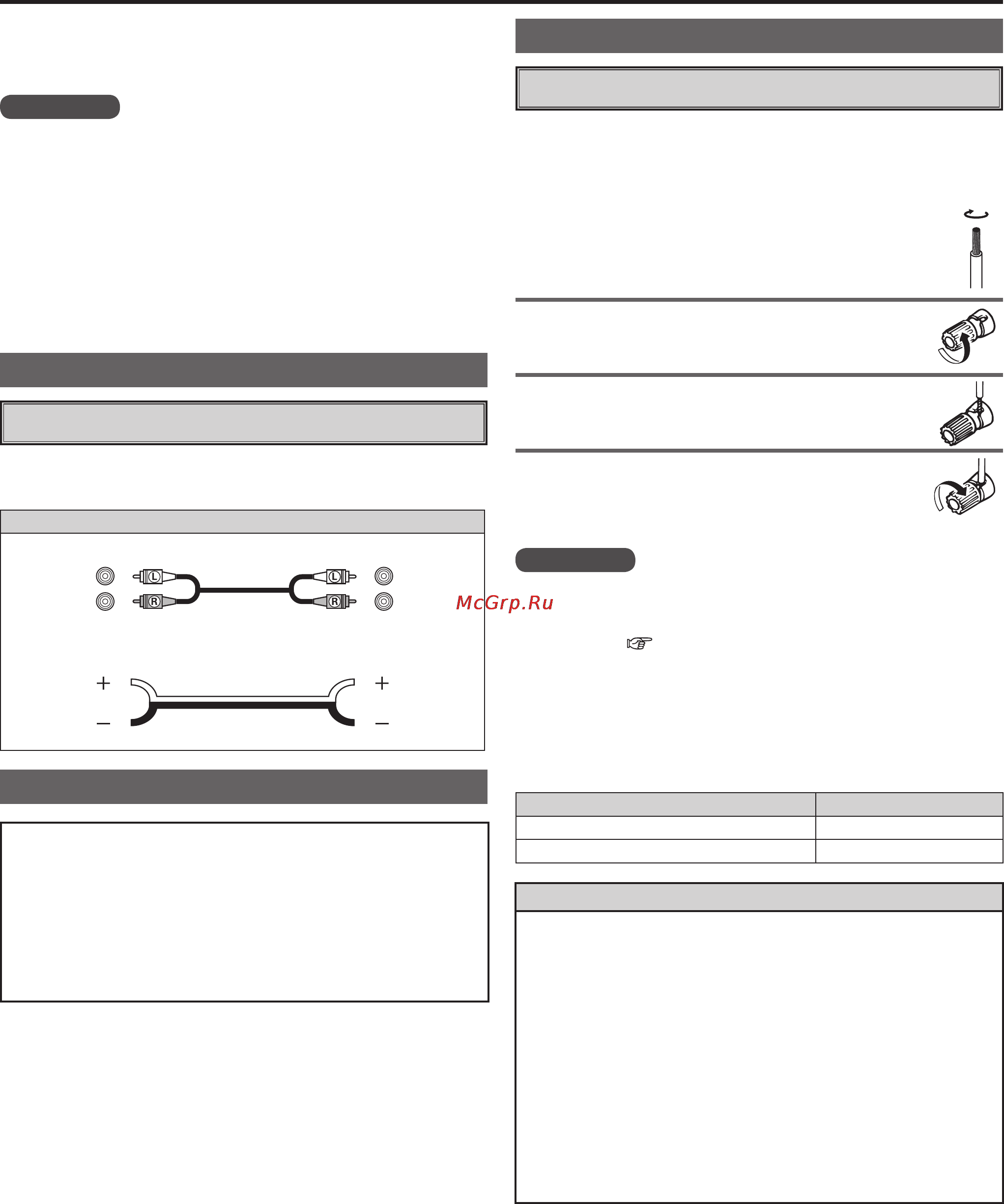

Denon PMA-510AE Black — руководство по подключению аудиокомпонентов и акустических систем [9/15]

В этом руководстве пользователя описаны соединения для всех совмес-

тимых форматов аудиосигналов. Пожалуйста, выбирайте те типы соеди-

нений, которые подходят для подключаемых вами устройств.

ПРИМЕЧАНИЕ

Не подсоединяйте шнур питания к сетевой розетке до тех пор, пока не будут

выполнены все соединения.

При выполнении соединений также сверяйтесь с руководствами по эксплуата-

ции других компонентов.

Следите за тем, чтобы каналы были соединены правильно (левый с левый, пра-

вый с правым).

Не связывайте шнуры питания в жгуты вместе с соединительными кабелями.

Это может привести к появлению гудения или шумов.

Не увеличивайте громкость, если к входным разъемам PHONO {Звукоснима-

тель} не подключен проигрыватель грампластинок. Это вызовет появление гу-

дения или шумов.

Подготовка

Используемые соединительные кабели

Выберите кабели в соответствии с подключаемыми устройствами.

Аудиокабели

Аналоговые соединения (стерео)

(Белый)

(Красный)

Стереофонический кабель со штекерами

Соединения с акустическими системами

Акустические кабели

Подключение аудиокомпонентов

Меры предосторожности при воспроизведении SA-источников:

Если обычные акустические системы не совместимы с аудионосителями

типа SA (дисками DVD Audio, Super Audio CD и другими источниками сигнала,

содержащими высокочастотную составляющую, превышающую диапазон

слышимости), настройте параметры проигрывателя (DVD Audio-плейера, Super

Audio CD-плейера и т.п.) на использование с обычными АС (или усилителями).

Если при воспроизведении SA-источника задан очень высокий уровень громкости,

акустические системы могут быть повреждены. См. инструкции по настройке

проигрывателя в прилагаемом к нему руководстве по эксплуатации.

•

Подключение акустических систем

Подключение акустических кабелей

Внимательно следите за тем, чтобы при подключении кабелей левый (L) и правый

(R) каналы и положительная (+, красная маркировка) и отрицательная (-, черная

маркировка) полярности контактов акустических систем совпадали с каналами и

полярностями усилителя.

Срежьте около 10 мм изоляции с кончика акустического

кабеля, а затем либо плотно скрутите, либо облудите

оголенные жилы.

Отвинтите зажимную гайку клеммы, поворачивая ее

против часовой стрелки.

Полностью вставьте оголенную часть кабеля в клемму

акустической системы.

Завинтите зажимную гайку, поворачивая ее по часовой

стрелке.

ПРИМЕЧАНИЕ

Подсоединяйте акустические кабели таким образом, чтобы отдельные жилы не

торчали из клемм. В случае соприкосновения жил кабелей с задней панелью или

взаимного соприкосновения жил проводов разных полярностей может сработать

схема защиты ( раздел «Схема защиты»).

Не прикасайтесь к клеммам для подключения акустических систем при включен-

ном питании. Это может вызвать поражение электрическим током.

Импеданс акустических систем

Используйте акустические системы с импедансом (полным сопротивлением) в пре-

делах указанных ниже диапазонов в соответствии с условиями их эксплуатации.

Используемые акустические системы Импеданс

А или В 4 ~ 16 Ом

А и В 8 ~ 16 Ом

Схема защиты

Схема защиты срабатывает в следующих случаях:

Если жилы проводов акустического кабеля соприкасаются с задней панелью

или винтами либо взаимно соприкасаются жилы проводов разных полярнос-

тей

Если температура в помещении слишком высокая

Если усилитель перегрелся в результате длительного использования с боль-

шой выходной мощностью

Если это произойдет, отсоедините шнур питания от розетки электросети и про-

верьте правильность и плотность подсоединения проводов акустических и вход-

ных кабелей. Если аппарат перегрелся, подождите, пока он не остынет, и улуч-

шите условия вентиляции вокруг аппарата. После этого снова подсоедините шнур

питания к розетке и включите аппарат.

Если схема защиты сработает повторно даже при отсутствии проблем с прово-

дами и вентиляцией аппарата, то аппарат, возможно, поврежден. В этом случае

выключите питание и обратитесь в сервисный центр DENON.

•

❏

Соединения
