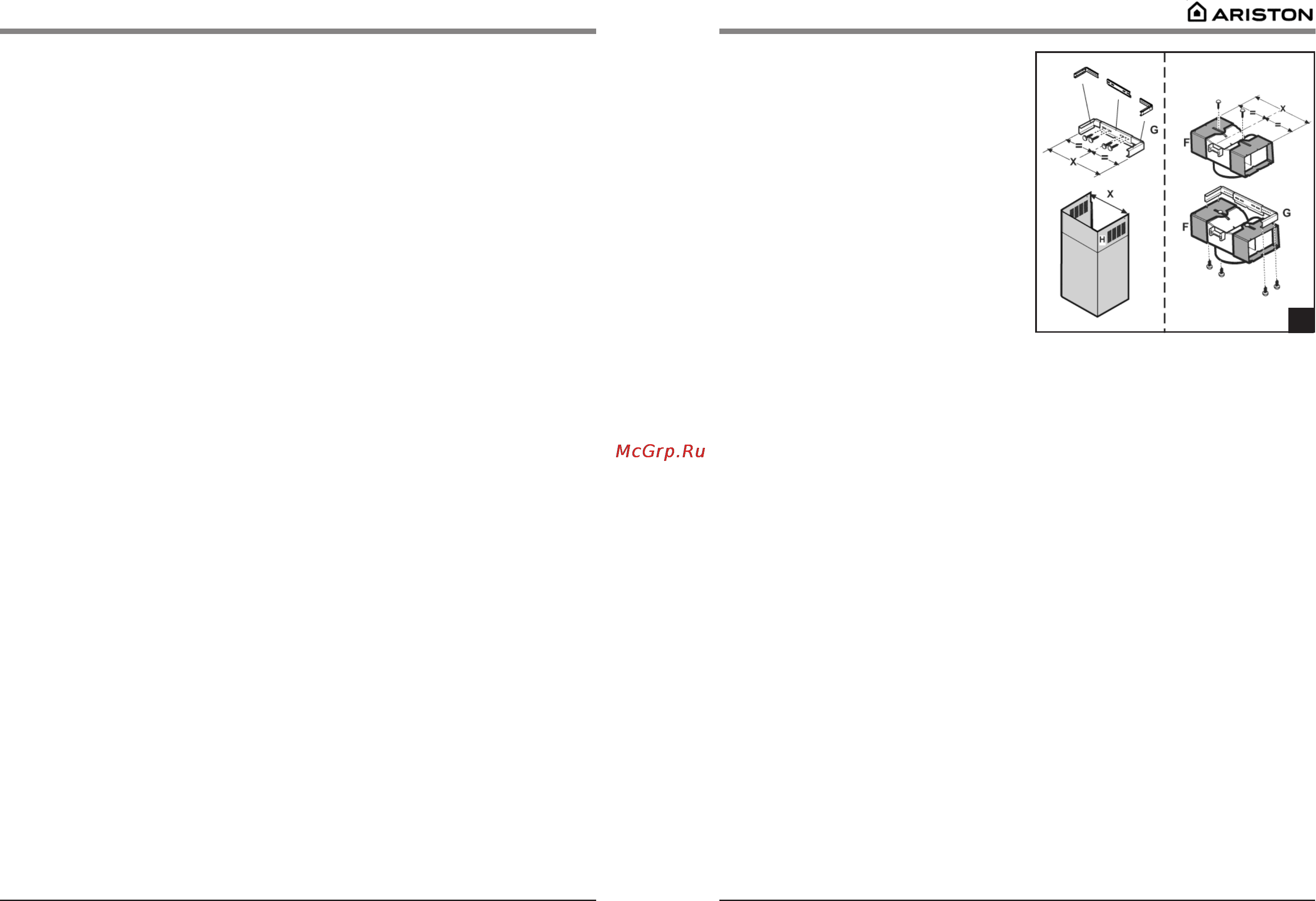

Установка й ARISTON Электрическое подключение Электрическое напряжение должно соответствовать напряжению указаному табличке технических данных расположенной внутри вытяжного колпака Если кабель оснащен электрической вилкой подключите оборудование к се тевой розетке розетка должна соответствовать требованиям электробезо пасности и находиться в легко доступном месте В случае подключения напрямую к электросети без вилки и розетки необхо димо установить стандартный двухполюсный выключатель расстояние меж ду разомкнутыми контактами которого не менее 3 мм причем линия заземле ния не должна разрываться Прокладка питающего кабеля в случае необходимости а также электри ческое подключение вытяжки должны производиться специалистами сервис ного центра или лицами имющими подобную квалификацию Монтаж вытяжной трубы на опорную скобу С 3 части Крепление трех частей производится 4 винтами размер составной скобы регу лируется и должен соответствовать внутренней ширине X раздвижной вы тяжной трубы Монтаж дефлектора отражателя Г только когда поставляемый деф лектор состоит из 3 х частей деф лектор должен использоваться толь ко в режиме фильтрации Производитель не несет ответственности за ущерб в результате несоблюде ния указанных требований Крепление трех частей производится 2 винтами размер составного дефлек тора можно отрегулировать в соответствии с шириной вытяжной трубы к ко торой он затем крепится Предварительные замечания по установке вытяжки Сборка Во время электрического подсоединения ропитание на распределительном щитке оборудования отключите элект Поставляемые с изделием дюбели стенные пробки подходят для креп ления вытяжки к большинству типов стен потолков Тем не менее квали фицированный специалист по установке должен проверить пригодность дюбелей к типу стены потолка на которые будет крепиться вытяжка Стена потолок должны выдерживать вес оборудования Не допускается облицовка оборудования кафелем и крепление к сте не цементным раствором или силиконом Монтаж производится толь ко на поверхности оборудования Также исключается крепление вытяжной трубы к мебели или над пол ками если ее будет трудно снять для ремонта обслуживания Удалите если имеются противожировые панели Снимите масляные противожировые фильтры 3 Приложите опорную скобу к шаблону так чтобы она совпала с пунктирным прямоугольником Отметьте два отверстия и просверлите их Снимите шаб лон вставьте 2 стенные пробки и закрепите опорную скобу вытяжки двумя вин тами 5x45 мм 4 Навесьте вытяжной модуль на скобу 5 Отрегулируйте расстояние вытяжного модуля от стены Вытяжка должна быть размещена на минимальном расстоянии 50 см от рабочей поверхности электрических плит и 65 см газовых и комбиниро ванных плит 1 Проведите карандашом вертикальную линию на стене до потолка чтобы отметить центр Это облегчит установку 2 Приложите шаблон для сверления к стене вертикальная центральная ли ния на шаблоне должна совпасть с нарисованной на стене центральной лини ей и нижний край шаблона должен соответствовать нижнему краю вытяжки имейте в виду что после завершения установки нижняя сторона вытяжки дол жна находиться на расстоянии от рабочей поверхности плиты не менее 50 см для электрических и не менее 65 см для газовых или комбинированных плит Если оборудование устанавливается над газовой плитой для которой в руководстве по ее установке указано большее расстояние Вы должны учесть это 6 Отрегулируйте положение вытяжного модуля по горизонтали 7 С внутренней стороны вытяжного модуля отметьте карандашом отверстие для окончательного крепления вытяжки 8 Снимите вытяжной модуль со скобы 9 Просверлите по отмеченной точке отверстие 08 мм см рис 2 дейст вие 7 10 Вставьте дюбель 1 стенную пробку 2 HZV HZV 3
