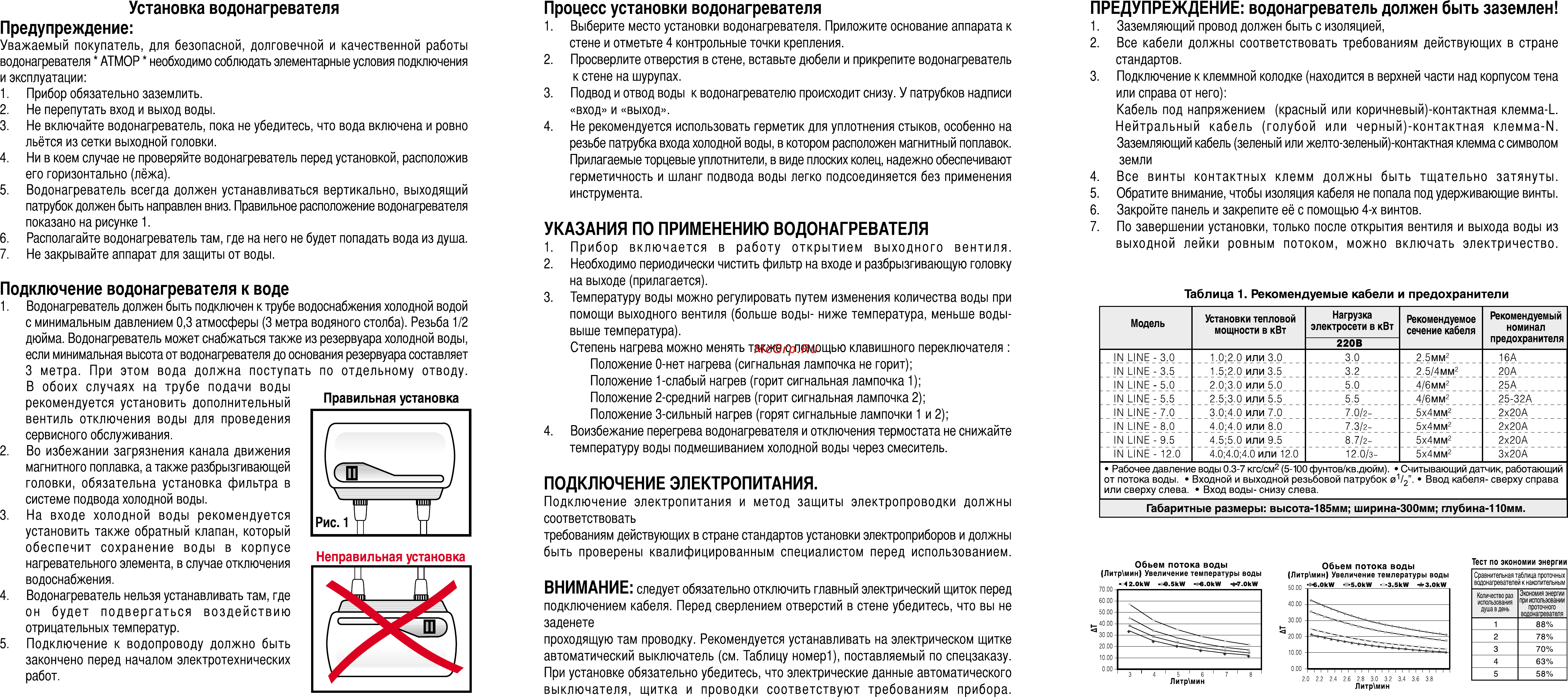

Установка водонагревателя Предупреждение Уважаемый покупатель для безопасной долговечной и качественной работы водонагревателя АТМОР необходимо соблюдать элементарные условия подключения и эксплуатации 1 Прибор обязательно заземлить 2 Не перепутать вход и выход воды 3 Не включайте водонагреватель пока не убедитесь что вода включена и ровно льётся из сетки выходной головки 4 Ни в коем случае не проверяйте водонагреватель перед установкой расположив его горизонтально лёжа 5 Водонагреватель всегда должен устанавливаться вертикально выходящий патрубок должен быть направлен вниз Правильное расположение водонагревателя показано на рисунке 1 6 Располагайте водонагреватель там где на него не будет попадать вода из душа 7 Не закрывайте аппарат для защиты от воды Подключение водонагревателя к воде 1 Водонагреватель должен быть подключен к трубе водоснабжения холодной водой с минимальным давлением 0 3 атмосферы 3 метра водяного столба Резьба 1 2 дюйма Водонагреватель может снабжаться также из резервуара холодной воды если минимальная высота от водонагревателя до основания резервуара составляет 3 метра При этом вода должна поступать по отдельному отводу В обоих случаях на трубе подачи воды Правильная установка рекомендуется установить дополнительный вентиль отключения воды для проведения сервисного обслуживания 2 Во избежании загрязнения канала движения магнитного поплавка а также разбрызгивающей головки обязательна установка фильтра в системе подвода холодной воды 3 На входе холодной воды рекомендуется установить также обратный клапан который обеспечит сохранение воды в корпусе Неправильная установка нагревательного элемента в случае отключения водоснабжения 4 Водонагреватель нельзя устанавливать там где он будет подвергаться воздействию отрицательных температур 5 Подключение к водопроводу должно быть закончено перед началом электротехнических работ Процесс установки водонагревателя ПРЕДУПРЕЖДЕНИЕ водонагреватель должен быть заземлен 1 Выберите место установки водонагревателя Приложите основание аппарата к 1 Заземляющий провод должен быть с изоляцией 2 Все кабели должны соответствовать требованиям действующих в стране стене и отметьте 4 контрольные точки крепления 2 Просверлите отверстия в стене вставьте дюбели и прикрепите водонагреватель к стене на шурупах стандартов 3 Подключение к клеммной колодке находится в верхней части над корпусом тена 3 Подвод и отвод воды к водонагревателю происходит снизу У патрубков надписи или справа от него вход и выход 4 Не рекомендуется использовать герметик для уплотнения стыков особенно на Нейтральный резьбе патрубка входа холодной воды в котором расположен магнитный поплавок Кабель под напряжением кабель красный голубой или коричневый контактная клемма 1_ или черный контактная клемма М Заземляющий кабель зеленый или желто зеленый контактная клемма с символом земли Прилагаемые торцевые уплотнители в виде плоских колец надежно обеспечивают герметичность и шланг подвода воды легко подсоединяется без применения 4 Все винты контактных клемм должны быть тщательно затянуты инструмента 5 Обратите внимание чтобы изоляция кабеля не попала под удерживающие винты 6 Закройте панель и закрепите её с помощью 4 х винтов 7 По завершении установки только после открытия вентиля и выхода воды из УКАЗАНИЯ ПО ПРИМЕНЕНИЮ ВОДОНАГРЕВАТЕЛЯ выходной лейки ровным потоком можно включать электричество 1 Прибор включается в работу открытием выходного вентиля 2 Необходимо периодически чистить фильтр на входе и разбрызгивающую головку на выходе прилагается Таблица 1 Рекомендуемые кабели и предохранители 3 Температуру воды можно регулировать путем изменения количества воды при помощи выходного вентиля больше воды ниже температура меньше водывыше температура Степень нагрева можно менять также с помощью клавишного переключателя Положение 0 нет нагрева сигнальная лампочка не горит Положение 1 слабый нагрев горит сигнальная лампочка 1 Положение 2 средний нагрев горит сигнальная лампочка 2 Положение 3 сильный нагрев горят сигнальные лампочки 1 и 2 4 Воизбежание перегрева водонагревателя и отключения термостата не снижайте температуру воды подмешиванием холодной воды через смеситель электропитания и метод 1И ЫЫЕ 3 0 1Ы ЫМЕ 3 5 1И ЫМЕ 5 0 1И ЫМЕ 5 5 1И ЫМЕ 7 0 1И ЫМЕ 8 0 1И ЫМЕ 9 5 1И ЫМЕ 12 0 Установки тепловой мощности в кВт 1 0 2 0 или 3 0 1 5 2 0 или 3 5 2 0 3 0 или 5 0 2 5 3 0 или 5 5 3 0 4 0 ИЛИ 7 0 4 0 4 0 или 8 0 4 5 5 0 или 9 5 4 0 4 0 4 0 или 12 0 Нагрузка электросети в кВт Рекомендуемое сечение кабеля 220В 3 0 3 2 5 0 5 5 7 0 27 3 28 7 212 0 3 Рекомендуемый номинал предохранителя 2 5мм2 2 5 4ММ2 4 6мм2 4 6мм2 5x4мм2 5x4мм2 5x4мм2 5x4мм2 16А 20А 25А 25 32А 2х20А 2х20А 2х20А Зх20А Рабочее давление воды 0 3 7 кгс см2 5 100 фунтов кв дюйм Считывающий датчик работающий от потока воды Входной и выходной резьбовой патрубок 01 2 Ввод кабеля сверху справа или сверху слева Вход воды снизу слева ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ Подключение Модель защиты электропроводки должны Габаритные размеры высота 185мм ширина ЗООмм глубина 110мм соответствовать требованиям действующих в стране стандартов установки электроприборов и должны быть проверены квалифицированным специалистом перед использованием Обьем потока воды Литр мин Увеличение температуры воды ВНИМАНИЕ следует обязательно отключить главный электрический щиток перед подключением кабеля Перед сверлением отверстий в стене убедитесь что вы не заденете проходящую там проводку Рекомендуется устанавливать на электрическом щитке автоматический выключатель см Таблицу номер1 поставляемый по спецзаказу При установке обязательно убедитесь что электрические данные автоматического выключателя щитка и проводки соответствуют требованиям прибора Обьем потока воды Литр мин Увеличение температуры воды Тест по экономии энергии Сравнительная таблица проточных водонагревателей к накопительным Количество раз использования душа в день Экономия энергии при использовании проточного водонагревателя 1 88 2 78 3 70 4 63 5 58
