4

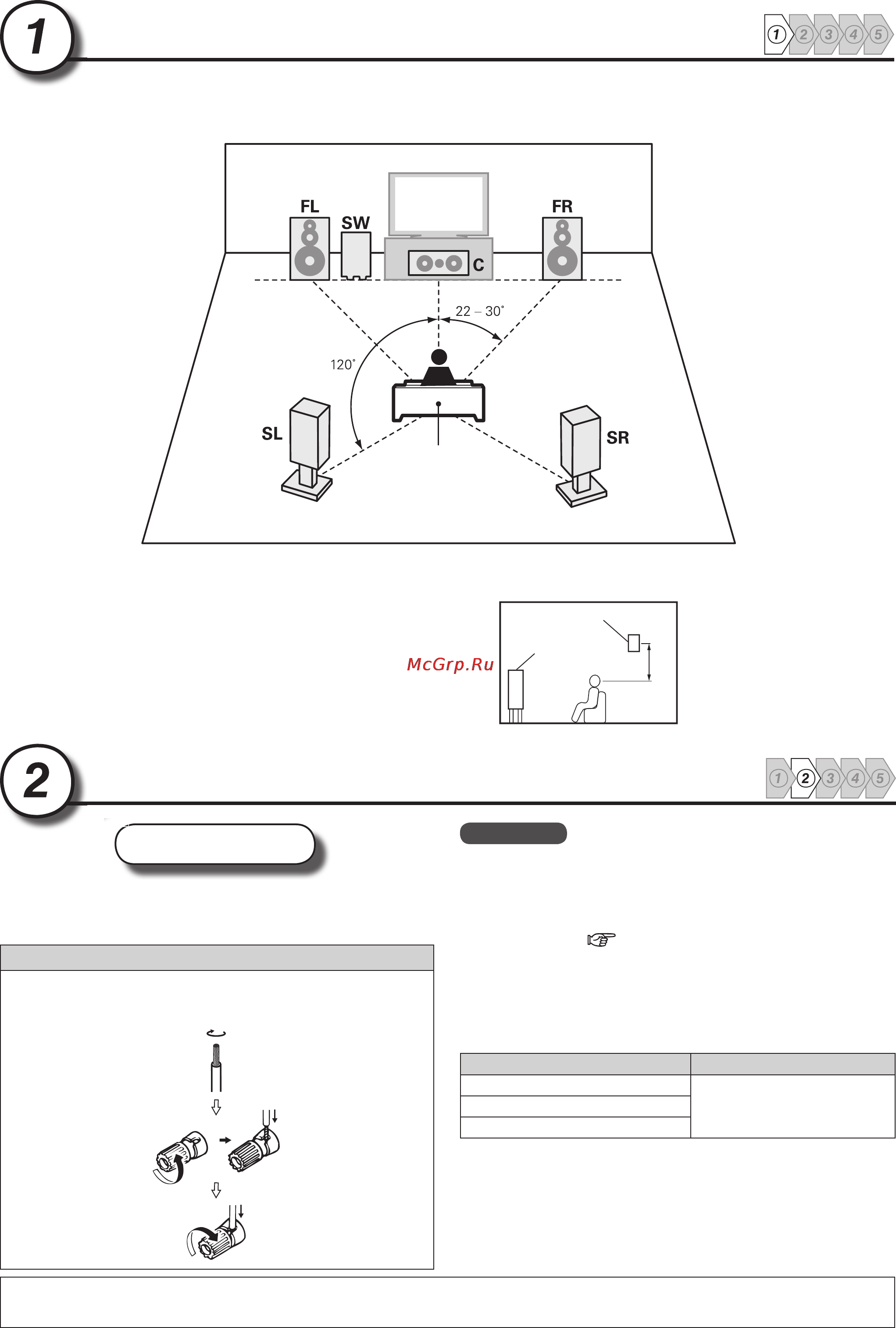

Ресивер может осуществлять воспроизведение в режиме пространственного звучания для установок с конфигураций каналов от 2.0/2.1 до 7.1. В этом
разделе мы поясняем процесс установки на примере установки с 5.1-канальной конфигурацией акустических систем.
АС пространственного
звучания
FL – левая фронтальная АС
FR – правая фронтальная АС
C – центральная АС
SW – сабвуфер
SL – левая АС пространственного звучания
SR – правая АС пространственного звучания
* Акустические системы пространственного звучания
устанавливайте на 60 – 90 см выше уровня ушей
слушателя.
Место прослушивания
[Вид сбоку]
60 – 90 см
Фронтальная
АС
Установка
В разделе «Упрощенный вариант» описываются способы установки, коммутации и настройки для 5.1-канальной конфигурации АС.
О методах установки, коммутации и настройки других конфигураций акустических систем смотрите на стр. 30.
Подключение компонентов
Акустические системы
При подключении акустических систем к ресиверу особое внимание обрати-
те на правильное подключение левого (L) и правого (R) каналов, а также на
полярность подключаемых кабелей + (красный) и – (черный).
Подключение кабелей к акустическим системам
Удалите на концах кабелей изоляцию на длину около 10 мм; туго скрутите
вместе отдельные жилы сердечника кабеля или снабдите кабели монтаж-
ными наконечниками.
ПРИМЕЧАНИЕ
 Кабели акустических систем подключайте к ресиверу таким образом,
чтобы из клемм не торчали отдельные проводники сердечника кабеля.
Если отдельные проводники сердечника вступят в контакт с задней
панелью ресивера или если между собой замкнутся кабели положи-
тельного (+) и отрицательного (-) соединения, то может сработать схема
защиты ресивера ( стр. 70 «Схема защиты»).
 Не касайтесь клемм для подключения акустических систем при вклю-
ченном ресивере. Это может привести к поражению электрическим
током.
 Подключайте к ресиверу акустические системы с импедансами, указан-
ными ниже.
Клеммы для подключения АС Импеданс АС
FRONT
6 – 16 ОмCENTER
SURROUND
