борка подставки для клавиатуры
уководство пользователя CLP-320
34

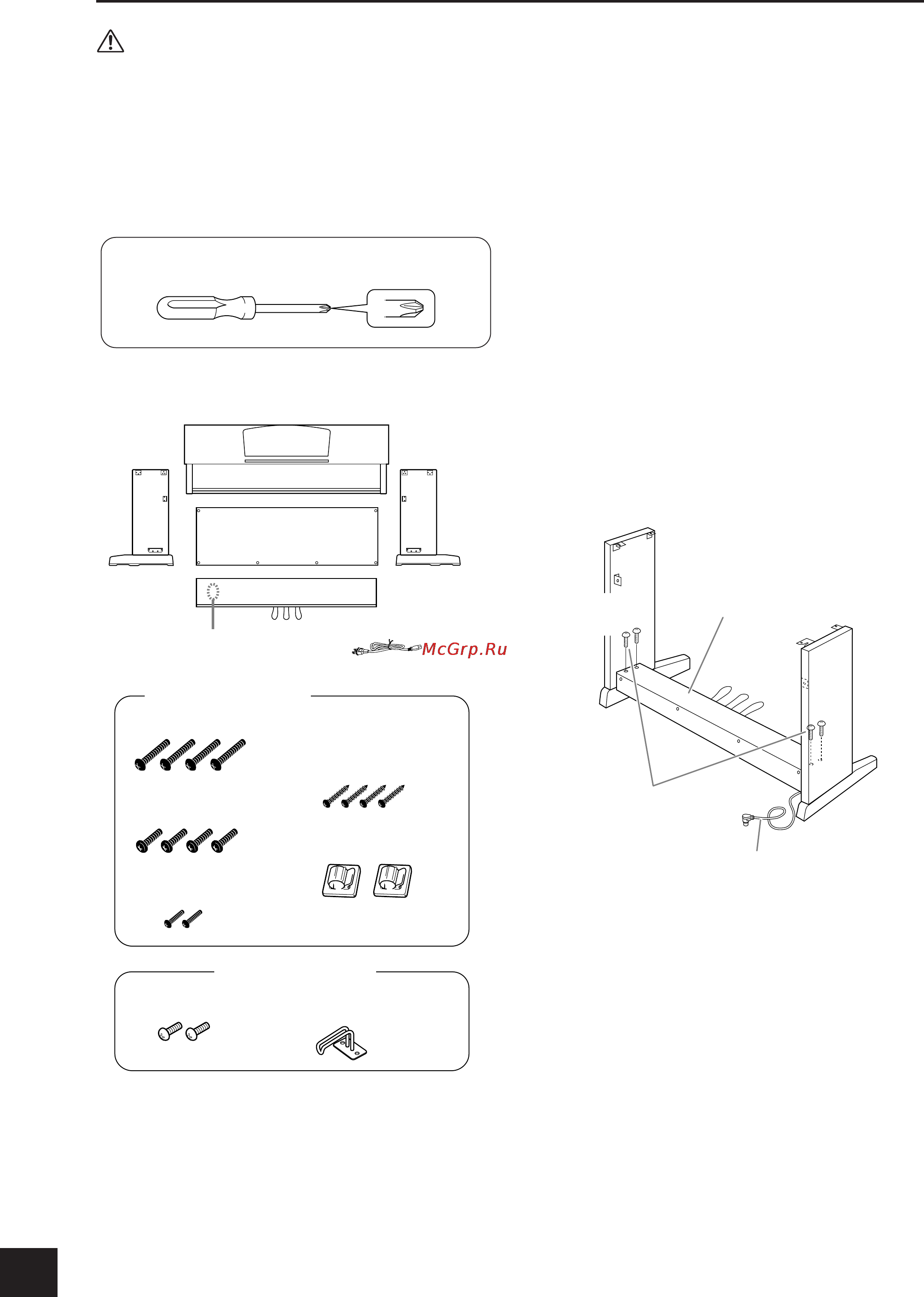

борка подставки для клавиатуры
А!
•!удьте внимательны: не перепутайте компоненты и устанавливайте их в правильном направлении. ыполняйте сборку
согласно следующей инструкции.
ля сборки требуется не менее двух человек.
оберите подставку на ровной поверхности пола.
Обязательно используйте крепежные винты, входящие в комплект поставки, вставляйте винты в соответствующие их
размеру отверстия. Jспользование не подходящих по размеру винтов может привести к повреждению устройства или
сбоям в работе.
о завершении сборки каждого компонента затяните винты.
ля разборки подставки выполните инструкцию в обратном порядке.
ыньте из пакета комплектующие и убедитесь, что они
все в наличии.
1. рикрепите (не затягивая) C к D и E.
1-1 Отвяжите и распрямите упакованный
кабель. е выбрасывайте виниловый
шнурок. Он понадобится на шаге 6.
1-2 овместите компоненты D и E с краями C.
1-3 рикрепите D и E к C, закрутив пальцами
длинные винты 1 (6 × 20 мм).
риготовьте крестовую (+) отвертку.
D
A
B
C
E
абель педалей,
прикрепленный внутри
абель питания
#омпоненты для сборки
линные винты
6
×
20 мм
×
4
1
ороткие винты 6 × 16 мм ×4
2
онкие винты 4 × 12 мм ×2
3
амонарезающие винты
4 × 20 мм
×
4
4
ержатели для кабелей × 2
#рючок для наушников
онкие винты 4 × 10 мм ×2 5 рючок для наушников
L
1-2
1-1
1-3
E
C
D

Содержание

Сборка подставки для клавиатуры Сборка подставки для клавиатуры ВНИМАНИЕ Будьте внимательны не перепутайте компоненты и устанавливайте их в правильном направлении Выполняйте сборку согласно следующей инструкции Для сборки требуется не менее двух человек Соберите подставку на ровной поверхности пола Обязательно используйте крепежные винты входящие в комплект поставки вставляйте винты в соответствующие их размеру отверстия Использование не подходящих по размеру винтов может привести к повреждению устройства или сбоям в работе По завершении сборки каждого компонента затяните винты Для разборки подставки выполните инструкцию в обратном порядке Выньте из пакета комплектующие и убедитесь что они все в наличии 1 Прикрепите не затягивая С к D и Е 1 1 Отвяжите и распрямите упакованный кабель Не выбрасывайте виниловый шнурок Он понадобится на шаге 6 1 2 Совместите компоненты D и Е с краями С 1 3 Прикрепите D и Е к С закрутив пальцами длинные винты О 6 х 20 мм прикрепленный внутри Компоненты для сборки Длинные винты 6 х 20 мм х4 Z4Z О Самонарезающие винты 4 х 20 uu х4 Короткие винты 6 х 16 мм х4 0 Тонкие винты 4 х 12 мм х2 Держатели для кабелей х 2 О ZZ Крючок для наушников Тонкие винты 4 х 10 мм х2 0 Крючок для наушников Руководство пользователя CLP 320
