Benq W100 [10/48] Элементы управления и функции
![Benq W100 [10/48] Элементы управления и функции](/views2/1140810/page10/bga.png)
10
Введение

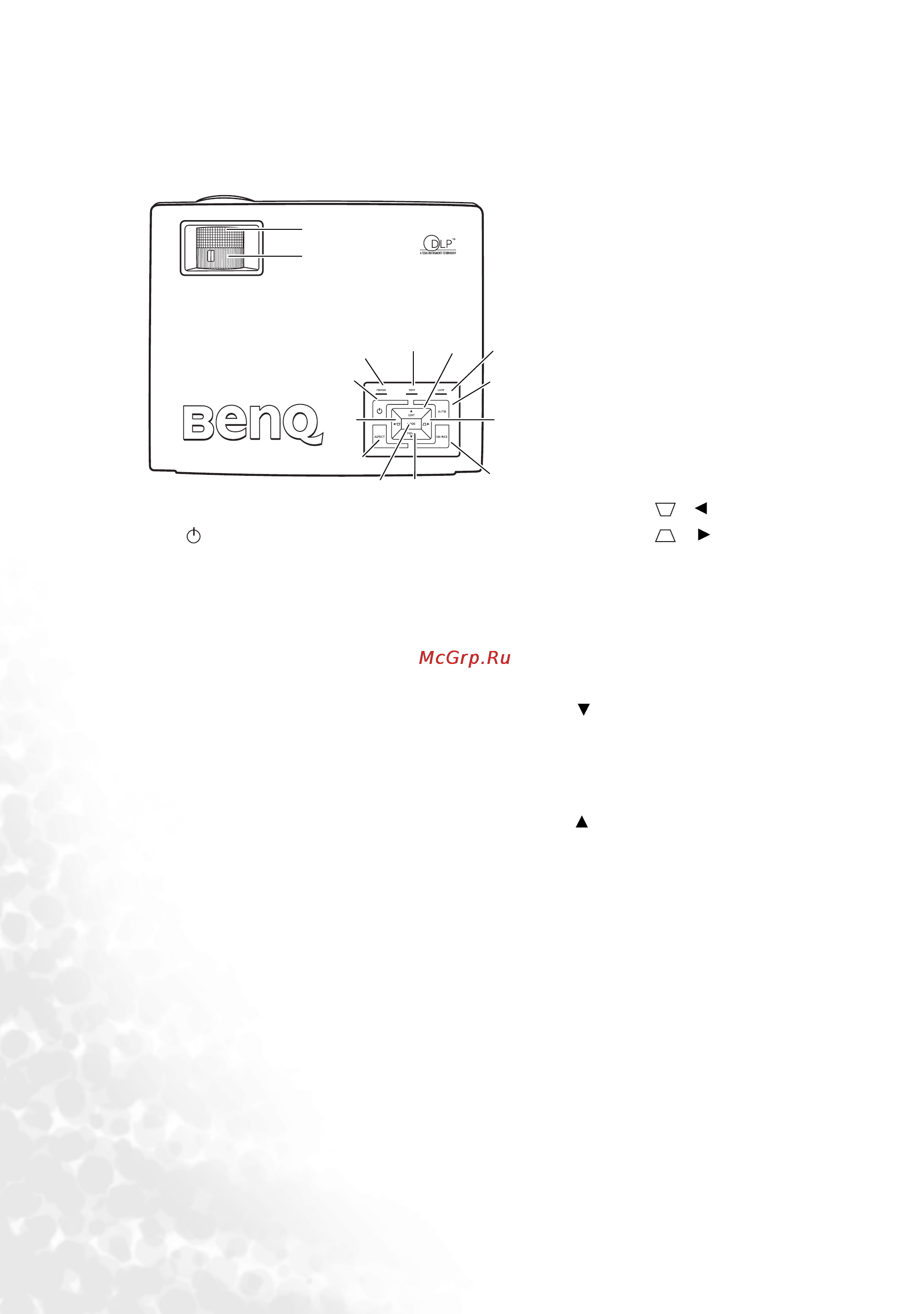

Элементы управления и функции
Проектор
6. Индикатор лампы (Подробнее см.
раздел "Индикаторы" на стр.42.)
Показывает состояние лампы. Горит
или мигает в случае нарушения
нормальной работы лампы.
7. Индикатор температуры (Подробнее
см. раздел "Индикаторы" на стр.42.)
Мигает красным светом, если
температура проектора становится
слишком высокой.
8. Индикатор питания (Подробнее см.
раздел "Индикаторы" на стр.42.)
Горит или мигает во время работы
проектора.
9. Трапеция / Влево
10. Трапеция / Вправо
(Подробнее см. раздел "Коррекция
трапецеидального искажения" на
стр.26.)
При выключенном экранном меню,#9
и #10 используются в качестве
"горячих" клавиш для коррекции
трапеции.
11. MENU (Меню)(Подробнее см.
"Порядокработысменю" на стр.
31).
Включает экранное меню команд
управления.
12. EXIT (Выход)
Выход с сохранением настроек меню.
При активном экранном меню кнопки
с 9 по 12 используются для выбора
элементов меню и настроек.
13. Кольцо фокусировки (Подробнее
см. "Точная настройка размера
и резкости изображения" на стр.25).
Регулирует фокусное расстояние
объектива для проецируемого
изображения.
14. Кольцо регулятора масштаба
(Подробнее см. "Точная настройка
размера и резкости изображения" на
стр.25).
Регулирует размер изображения.
1. Питание (Подробнее см. "Включение"
на стр.24и "1. Выбор формата" на стр.28).
Переключает проектор между режимами
ожидания и включения. Чтобы включить
проектор, находящийся в режиме ожидания,
нажмите кнопку один раз.
Чтобы перевести включенный проектор
в режим ожидания, нажмите кнопку два раза.
2. ASPECT (Формат)(Подробнее см. "1. Выбор
формата" на стр.28).
Выбирает формат изображения,
соответствующий типу входного сигнала.
3. MODE (Режим)(Подробнее см. "Режим
приложения" на стр.33).
В зависимости от выбранного входного
сигнала, можно использовать различные
параметры настройки изображения.
4. SOURCE (Источник)(Подробнее
см. "Переключение входного сигнала" на
стр.24).
Последовательный выбор входного сигнала
видео, S-Video, DVI-A, DVI-D, Component
Video 1 или Component Video 2.
5. AUTO (Авто)(Подробнее см.
"Автоматическая настройка изображения"
на стр.25).
Автоматически определяет оптимальное время
отображения текущего изображения. Данная
функция работает только при подключении
входного сигнала компьютера.
1
2
9
8
7
12
6
5
10
4
11
3
13
14
I
