Настройка системы (ка-
либровка)
О калибровке
Калибровка представляет собой настройку доски
elite Panaboard и проектора таким образом, чтобы
линии и комментарии, сделанные электронной
ручкой на поверхности экрана, правильно
накладывались на изображение, проецируемое на
поверхности экрана. Обязательно выполните
калибровку до начала работы.
По завершении настройки доски elite Panaboard
спроецируйте изображение на поверхность экрана
и выполните калибровку с помощью elite Panaboard
software, установленного на компьютере.
После калибровки
Не перемещайте доску elite Panaboard или
проектор
• В следующих случаях положения
проецируемого изображения и электронной
ручки не будут совмещаться, и потребуется их
повторная калибровка.
– Изменилось положение проектора.
– Изменилось положение доски elite
Panaboard.
– Изменилась область изображения или его
расположение вследствие изменения зума,
фокусировки и т.д.
– Изменилось разрешение проектора или
компьютера.
• Если доска elite Panaboard установлена на
стойке, старайтесь не задевать доску elite
Panaboard и не нажимать на нее слишком
сильно электронной ручкой во время работы,
поскольку при этом можно сдвинуть стойку, что
приведет к несовмещению проецируемого
изображения и положения электронной ручки.
• При использовании доски elite Panaboard
обязательно заблокируйте ролики стойки,
поскольку перемещение стойки может вызвать
несовмещение.
Запуск elite Panaboard
software и выполнение
калибровки
1. Включите доску elite Panaboard.
2. Подсоедините доску elite Panaboard к
компьютеру с помощью кабеля USB.
• elite Panaboard software запускается
автоматически.
• При первом запуске elite Panaboard software
отображается экран калибровки.
• При запросе на перезагрузку компьютера
перезагрузите. После перезапуска
компьютера подсоедините доску elite
Panaboard к компьютеру с помощью кабеля
USB.
3. Выполните калибровку.

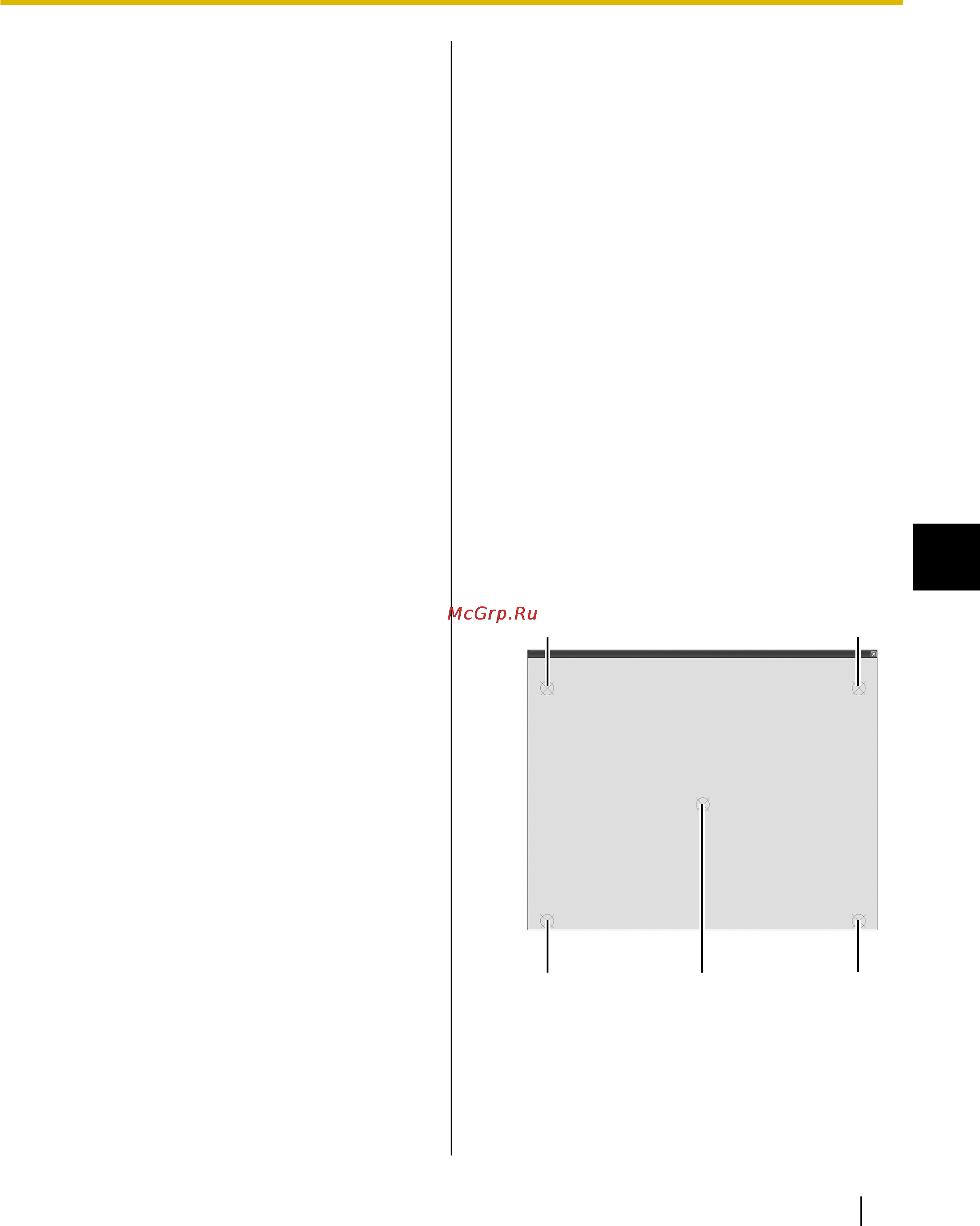

4. Нажимайте электронной ручкой на доску под
прямым углом в точках пересечения каждого
круга до тех пор, пока он не исчезнет (около
2 секунд). Повторите в порядке, указанном на
иллюстрации ниже.
AB
CD E
Инструкция по эксплуатации (основные функции) 27
