Toyota ES22 [9/46] Элементы управления машины

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ МАШИНЫ

Различия расположения переключателей (в зависимости от модели машины)

Выбирать программу строчки необходимо при верхнем положении иглы.

Программа строчки устанавливается поворотом переключателя выбора программ в правую или

левую сторону.

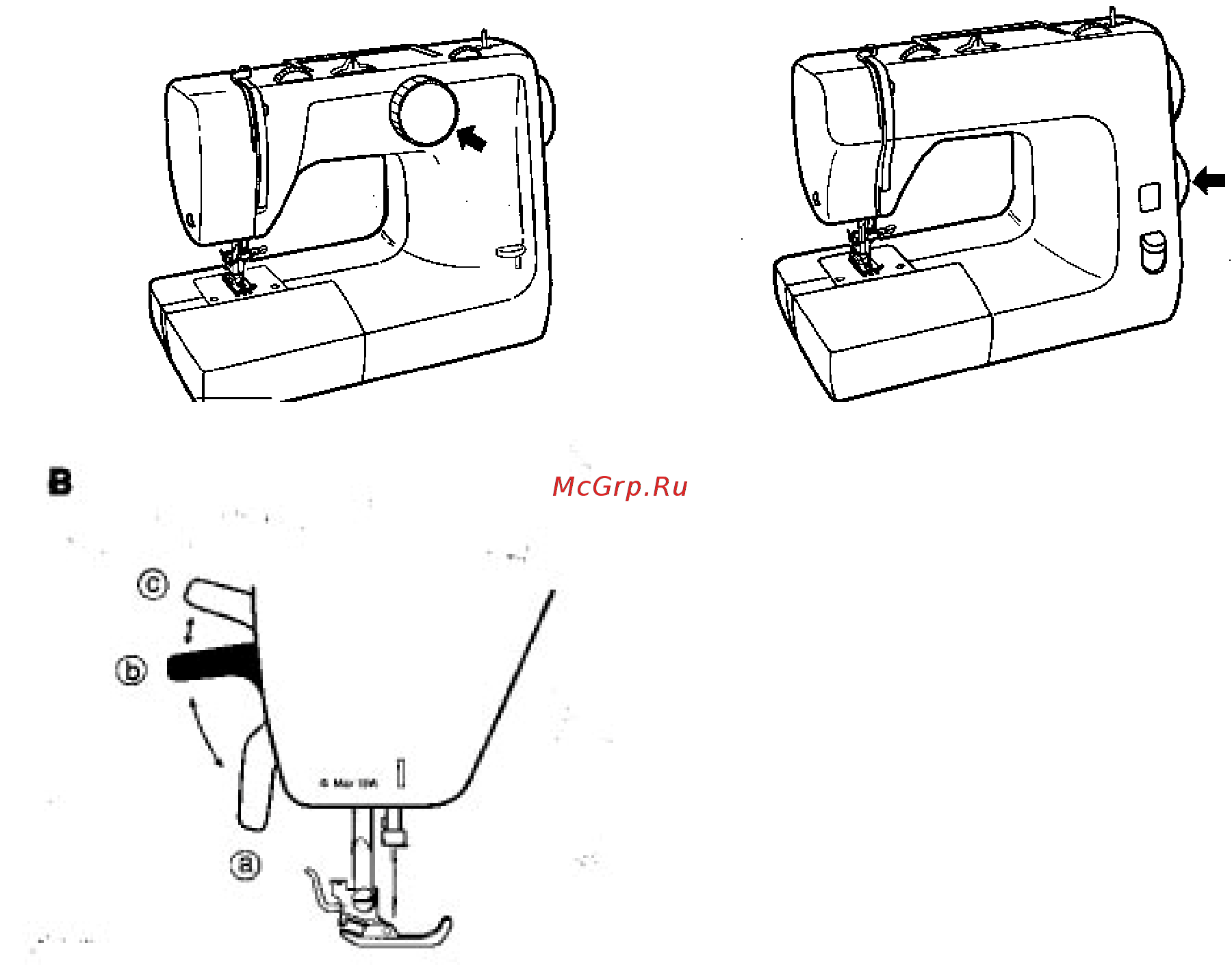

Ручка переключения программ расположена сбоку справа на машине типа А и спереди на

машинах типа В (рис. А)

Подъем лапки (рис. В)

Высота подъема лапки имеет три положения:

1. При шитье рычаг подъема лапки находится в нижнем положении (а)

2. Для подготовки к шитью или после окончания, а также для замены лапки рычаг подъема

устанавливается в среднем положении (b)

3. Для подкладывания толстых тканей и швов рычаг устанавливается в верхнем положении

(с). В этом положении рычаг не фиксируется.
