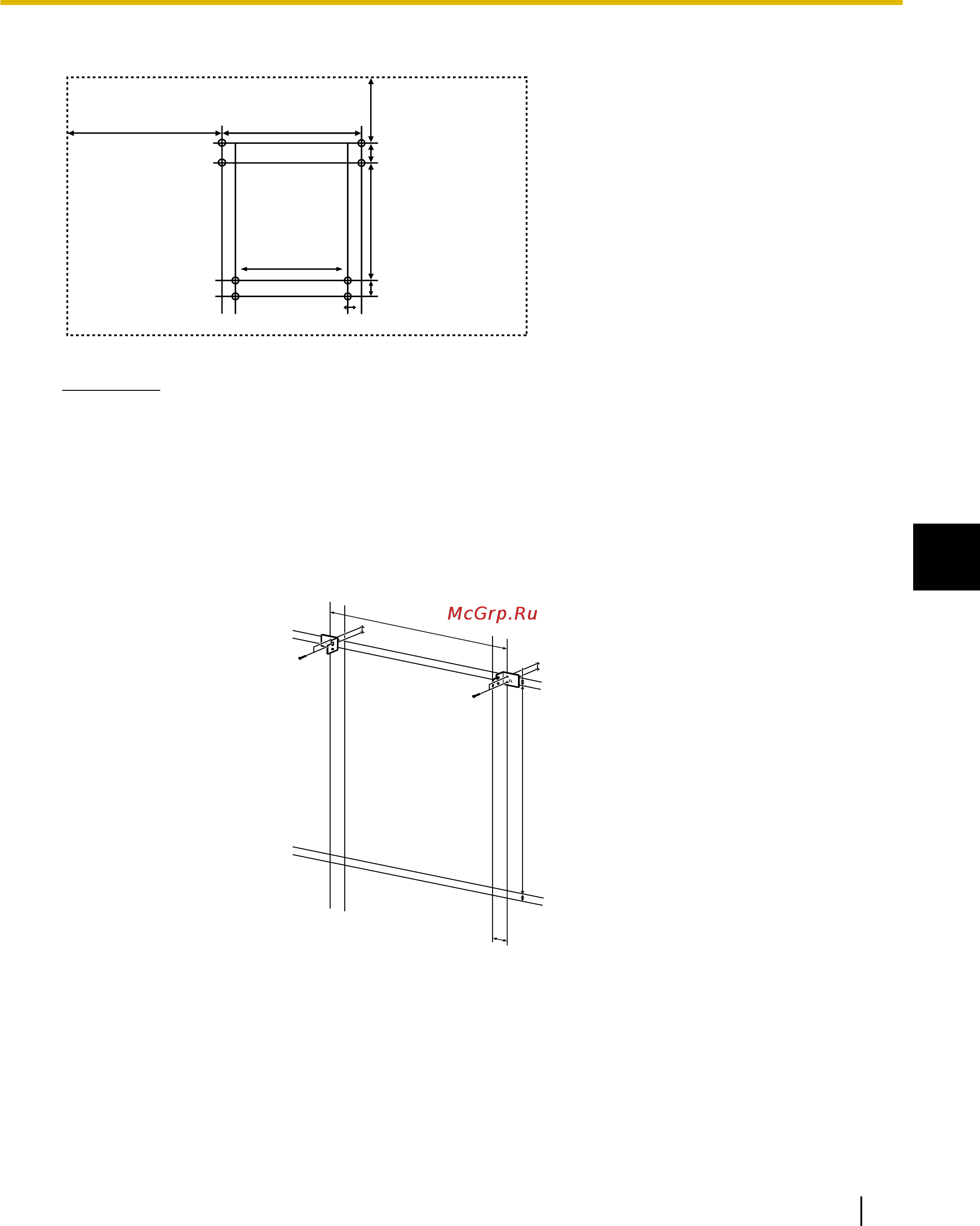

UB-T761
40 мм
784 мм
30 мм
44 мм
222,5 мм
469,5 мм
462 мм
550 мм
Замечание
• Пунктирной линией на иллюстрации обозначен внешний край доски elite Panaboard.
3. Просверлите 8 отверстий для настенных крепежных пластин.
• Диаметр отверстий должен соответствовать размеру используемых винтов.
4. С помощью 4 винтов установите настенные крепежные пластины.
• Для каждой настенной крепежной пластины используются 2 винта.
Остальные 4 винта используются после установки доски elite Panaboard на стене.
40 мм
30 мм
44 мм
UB-T781 / UB-T781W: 813 мм
UB-T761: 550 мм
UB-T781 / UB-T781W:
982 мм
UB-T761:
784 мм
• Винты (8 шт.) не входят в комплект поставки доски elite Panaboard. Приобретите винты
размером M6 в соответствии с типом стены.
• Затяните болт таким образом, чтобы он не ослаб.
• При сверлении отверстий и установке настенных крепежных пластин выполните действия,
описанные в разделе "Типы стен и процедуры установки" (стр. 47).
Инструкция по эксплуатации (основные функции) 45
