Bose Acoustimass 6 V Black [10/16] Проверка подключений

10 – Русский

Подготовка кработе

Выполнение подключений:

1. Подключите многоконтактный штекер кабеля системы к входному разъему модуля

Acoustimass®. Затяните два винта, зафиксировав подключение.

2. Подключите каждую пару проводов надругом конце кабеля кресиверу объемного звука, ау-

дио выходы которого обозначены следующим образом:

• Right, Left иCenter для фронтальных аудио каналов.

• Right Surround иLeft Surround для тыловых каналов. Некоторые обозначения навашем реси-

вере могут немного отличаться.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте касания зачищенных проводов друг друга, это может

стать причиной повреждения ресивера.

3. Будьте внимательны, проверьте полярность подключения разъемов (+ к+ и- к-).

• Закрепите каждый провод скрасной отметкой (+) ксоответствующему плюсовому разъему.

• Каждый одноцветный провод (-) подключите кминусовому разъему.

4. Подключите штекер RCA LFE системного кабеля кразъему LFE/SUBWOOFER OUT нареси-

вере окружающего звука. Для начала снимите крышку.

Проверка подключений

Прежде, чем подключить модуль Acoustimass, проверьте все подключения между ресивером

имодулем, а также между модулем игромкоговорителями.

• Убедитесь, что все громкоговорители правильно подключены и верно расположены

впомещении.

• Убедитесь, что все провода подключены кресиверу окружающего звука ссоблюдением по-

лярности (+ к+ и- к-). Неверное подключение может привести котключению выходного сиг-

нала модуля.

• Устраните все проблемы сподключением, прежде чем подключите модуль ивключите его

питание.

После проверки всех подключений вставьте штекер кабеля питания модуля Acoustimass вразъ-

ем питания. Также подключите ресивер.

ПРИМЕЧАНИЕ: Bose рекомендует использовать высококачественный ограничитель напряже-

ния для любого электрооборудования. Броски и перебои напряжения могут повредить элек-

тронные компоненты любой системы. Использование высококачественного ограничителя на-

пряжения (доступен в магазинах электротехники) позволяет исключить множество проблем,

связанных сэлектропитанием.

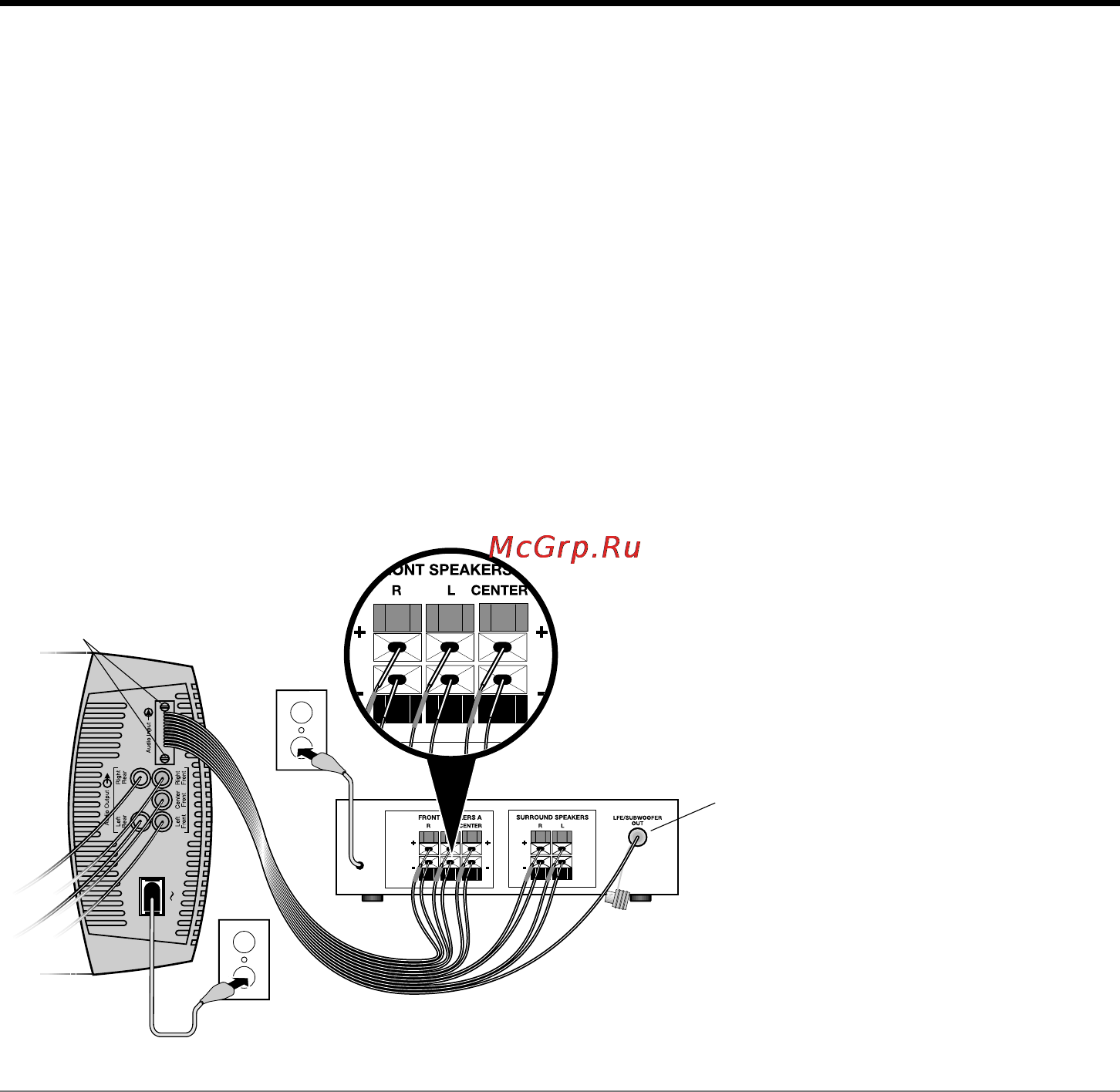

LFE разъем

соснятой крышкой

Барашковый винт

Модуль

Acoustimass®

Ресиверы

домашнего кинотеатра
