Руководство по установке
41Инструкция по эксплуатации
4

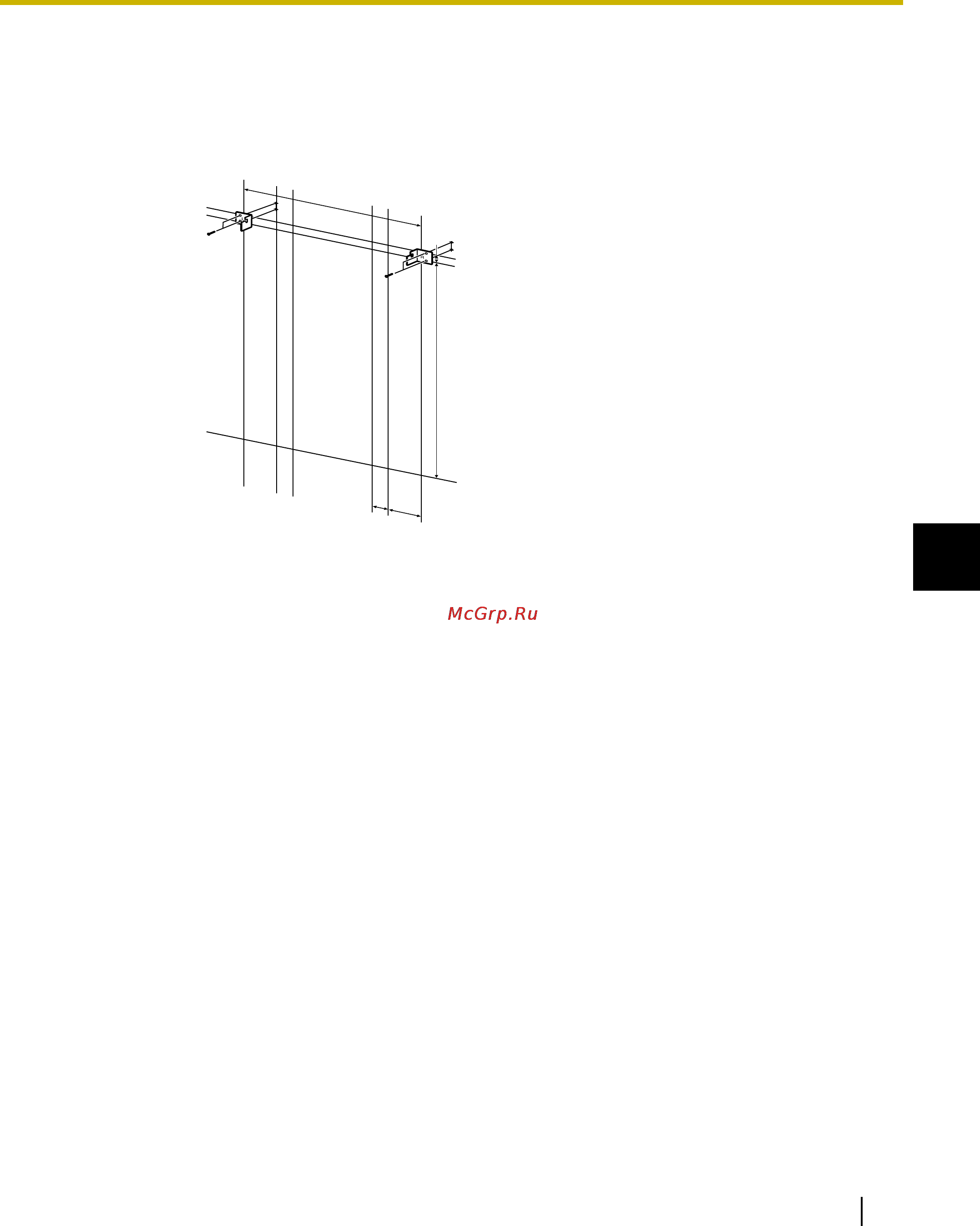

4. С помощью 4 винтов установите настенные крепежные пластины.
• Для каждой настенной крепежной пластины используются 2 винта.
Остальные 4 винта используются после установки доски elite Panaboard на стене (стр.50).
UB-T880 / UB-T880W
•
Винты (8 шт.) не входят в комплект поставки доски elite Panaboard. Приобретите винты размером
M6 в соответствии с типом стены.
• Затяните болт таким образом, чтобы он не ослаб.
• При сверлении отверстий и установке настенных крепежных пластин выполните действия,
описанные в разделе “Типы стен и процедуры установки” (стр.42).
5. Установите доску elite Panaboard на стену.
• См. “Сборка доски elite Panaboard” (Для установки на стене → стр.49).
40 мм
220,9 мм
813 мм
23,5 мм
1 006 мм
UB-T880-PJQXC0337YB_rus.book 41 ページ ２０１０年６月１７日 木曜日 午前１０時２０分
