Cheetah 132MP3+Z522 [7/22] П о д с о е д и н е н и я
![Cheetah 132MP3+Z522 [7/22] П о д с о е д и н е н и я](/views2/1141594/page7/bg7.png)
+
+
++
--
++
-
-
++
--
--

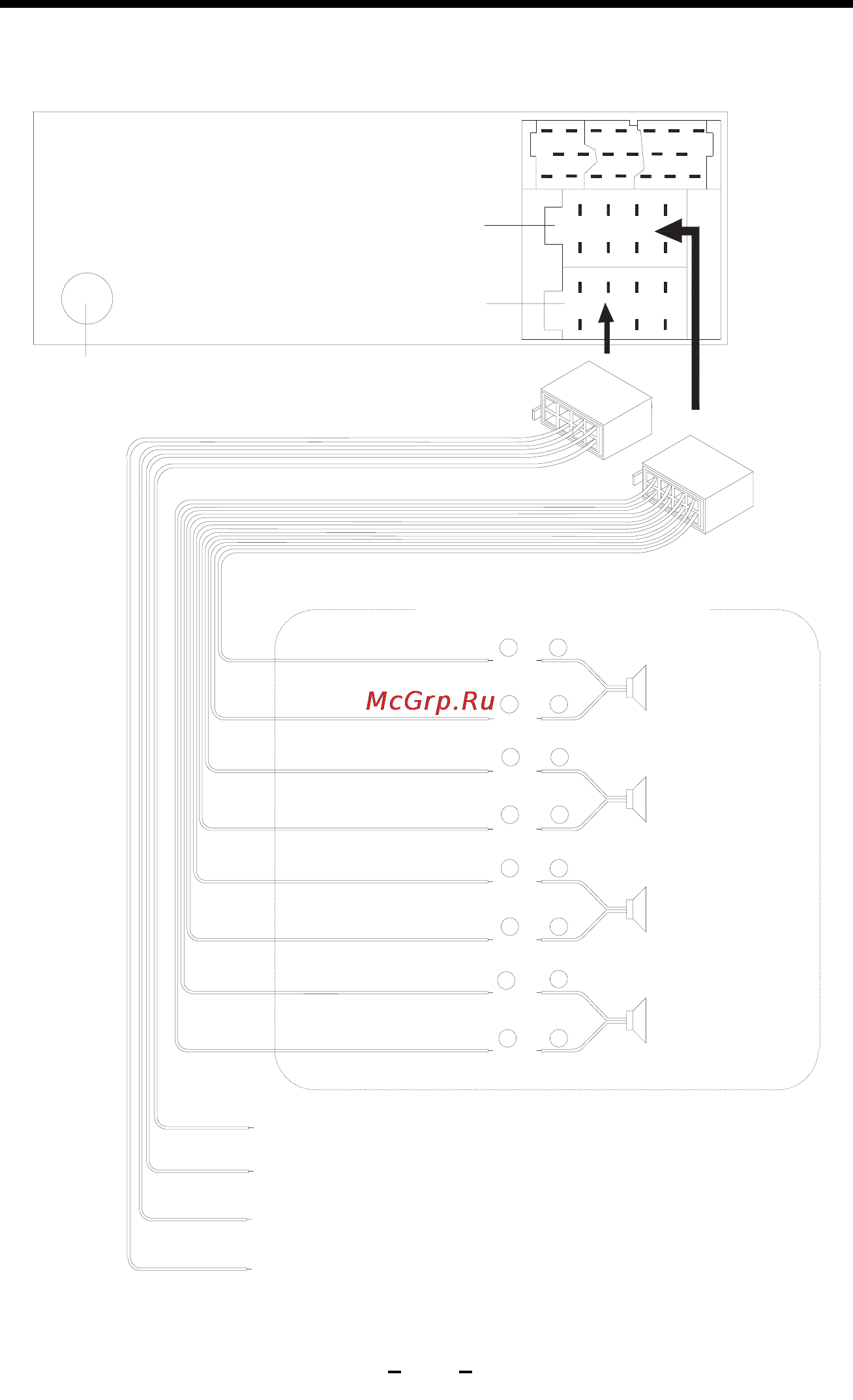

часть А
гнездо антенны
предохранитель 15А
часть В
масса (черный)
зеленый/черный
тыловой левый
динамик
тыловой правый
динамик
фронтальный
правый
динамик
фронтальный
левый
динамик
белый/черный
серый/черный
фиолетовый/черный
фиолетовый
серый
белый
зеленый
зажигание (красный)
авт. антенна/включение усилителя +12 В (синий)
питание +12 В (желтый)
7
ПОДСОЕДИНЕНИЯ
