DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Обзор маршрутизатора
Задняя панель

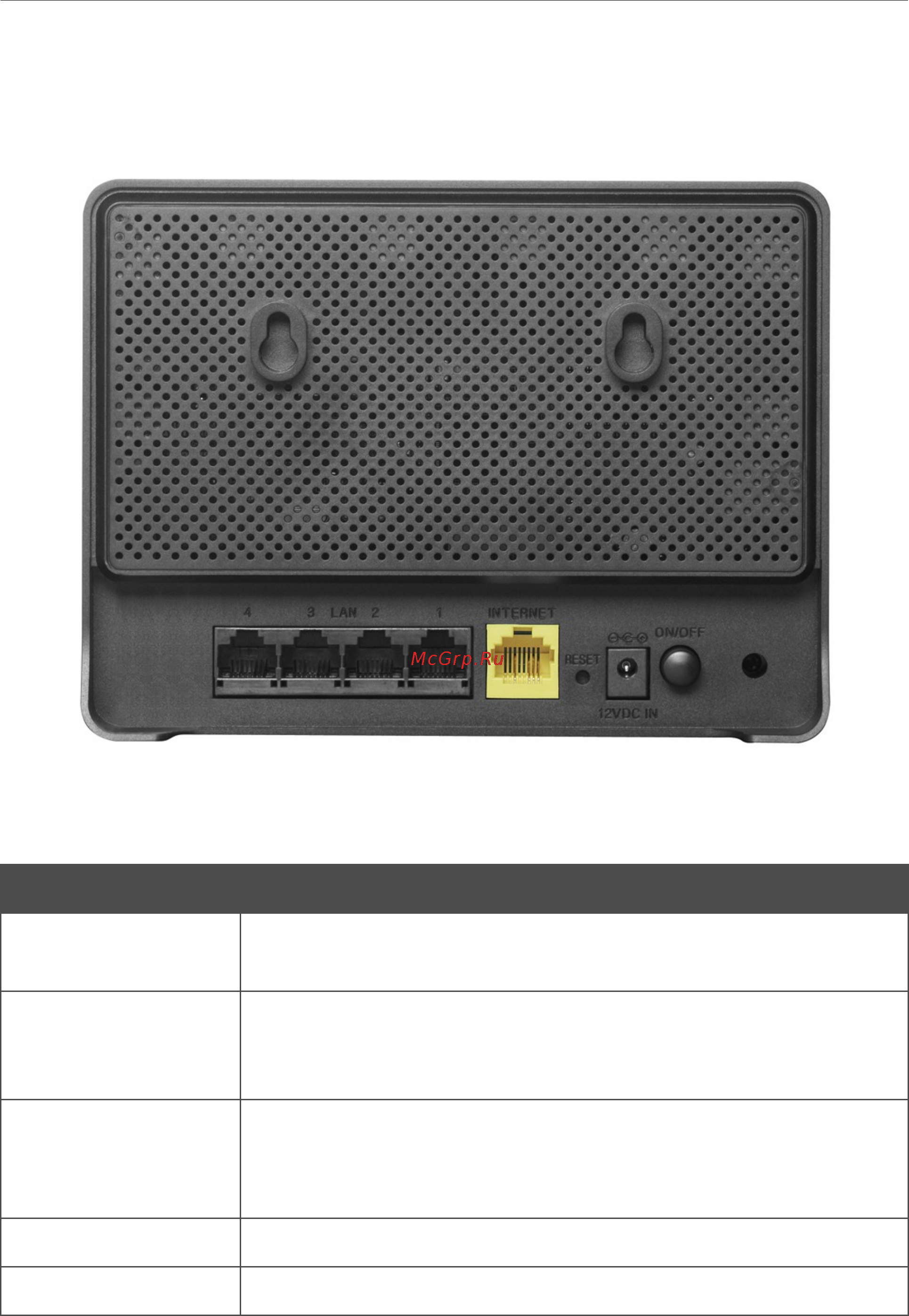

Рисунок 3. Вид задней панели DIR-615.
Порт Описание
LAN 1-4
4 Ethernet-порта для подключения компьютеров или сетевых
устройств.
INTERNET
Порт для подключения к выделенной Ethernet-линии или
подключения кабельного или DSL-модема (рекомендуется
использовать кабель, входящий в комплект поставки).
RESET
Кнопка для сброса настроек к заводским установкам.
Для восстановления заводских установок необходимо нажать и
удерживать 10 секунды (при включенном устройстве).
12VDC IN
Разъем питания.
ON/OFF
Кнопка для включения/выключения маршрутизатора.
Также маршрутизатор оборудован встроенными Wi-Fi-антеннами.
Страница 14 из 180
