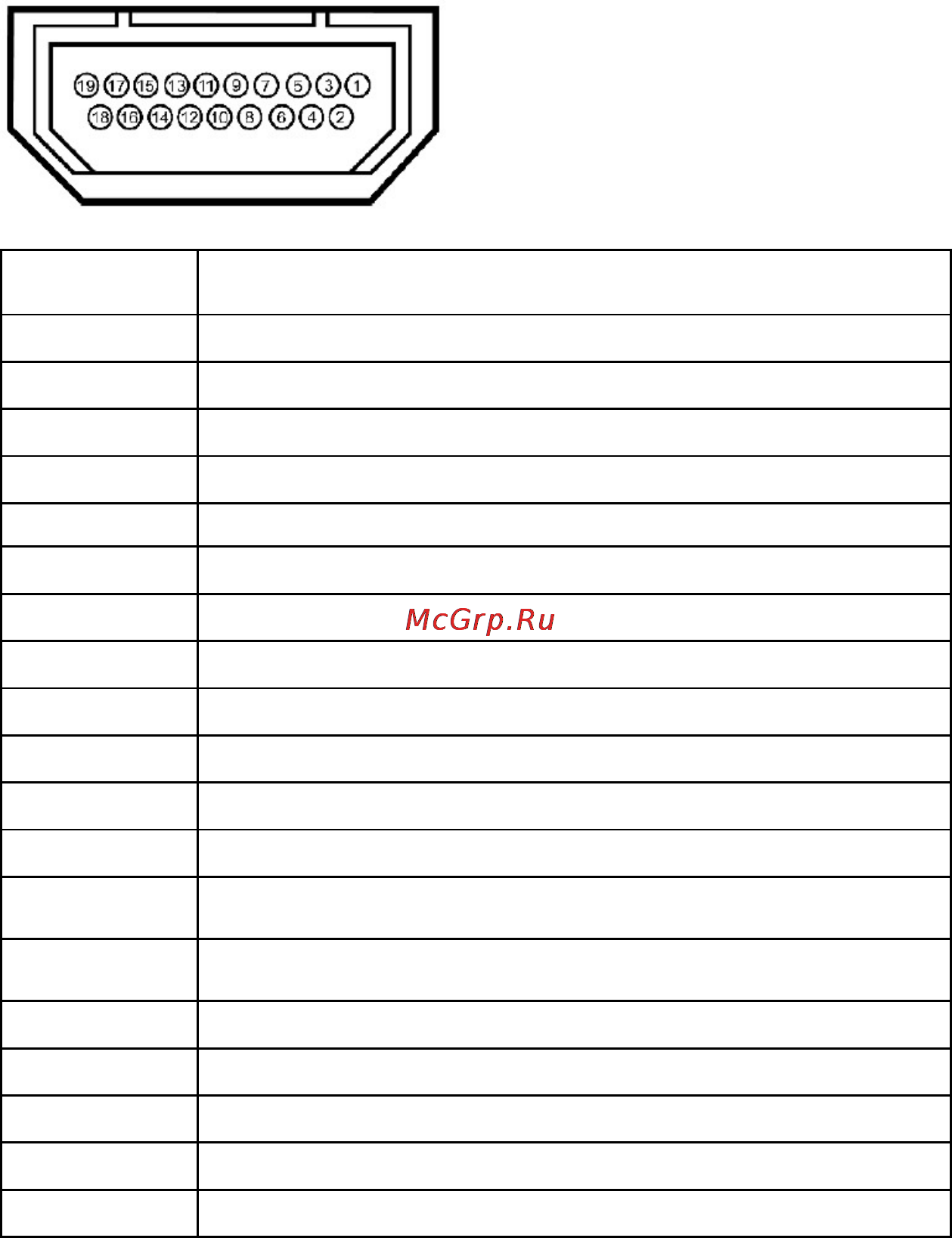

12 О мониторе
Разъем HDMI
Номер
контакта
19-контактная сторона подключенного
сигнального кабеля
1 TMDS ДАННЫЕ 2+
2 TMDS ДАННЫЕ 2 ЭКРАН
3 TMDS ДАННЫЕ 2-
4 TMDS ДАННЫЕ 1+
5 TMDS ДАННЫЕ 1 ЭКРАН
6 TMDS ДАННЫЕ 1-
7 TMDS ДАННЫЕ 0+
8 TMDS ДАННЫЕ 0 ЭКРАН
9 TMDS ДАННЫЕ 0-
10 TMDS ТАКТОВЫЙ СИГНАЛ
11 TMDS ТАКТОВЫЙ СИГНАЛ, ЭКРАН
12 TMDS ТАКТОВЫЙ СИГНАЛ-
13 Зарезервировано (нормально замкнутоесостояние в
устройстве)
14 Зарезервировано (нормально замкнутоесостояние в
устройстве)
15 DDC ТАКТОВЫЙ СИГНАЛ (SDA)
16 DDC ДАННЫЕ (SDA)
17 GND (земля)
18 ПИТАНИЕ +5 В
19 Определение “горячего” подключения
