Настройка монитора 27
Крепление на стене (дополнительно)
(размеры винта: M4 x 10 мм).
См. инструкции, входящие в комплект поставки крепления VESA
для установки подставки.
1. Положите монитор экраном вниз на мягкую ткань или
подушку на ровной поверхности (на столе).
2. Снимите подставку.

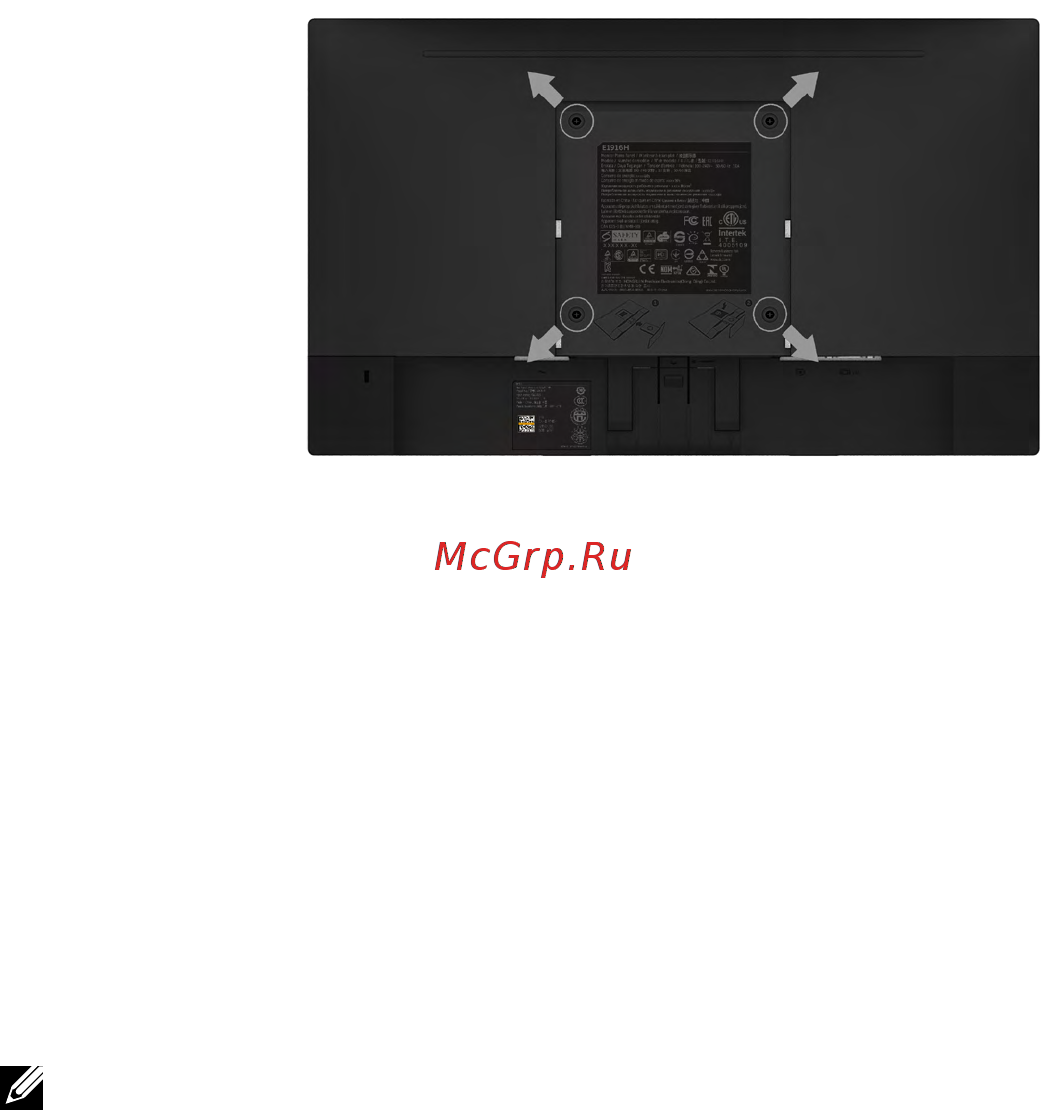

3. С помощью отвертки отверните четыре винта крепления
пластиковой крышки. Установите монтажный кронштейн из
комплекта к ЖК-монитору.
4. Установите ЖК-монитор на стене в соответствии с
указаниями из комплекта поставки.
ПРИМЕЧАНИЕ. Для использования только с монтажными
кронштейнами настенного крепления, внесенными в списки UL, с
минимальным весом/нагрузкой 2,26 кг (E1916H/E1916He)/2,22 кг
(E2016H)/2,84 кг (E2216H)/2,98 кг (E2316H/E2316Hr)/2,91 кг (E2416H).
