Извлечение и установка компонентов

В этом разделе приведены подробные сведения по извлечению и установке компонентов данного компьютера.

Рекомендуемые инструменты

Для выполнения процедур, описанных в этом документе, могут потребоваться следующие инструменты:

• маленькая шлицевая отвертка;

• крестовая отвертка;

• небольшая пластиковая палочка.

Вид спереди и сзади

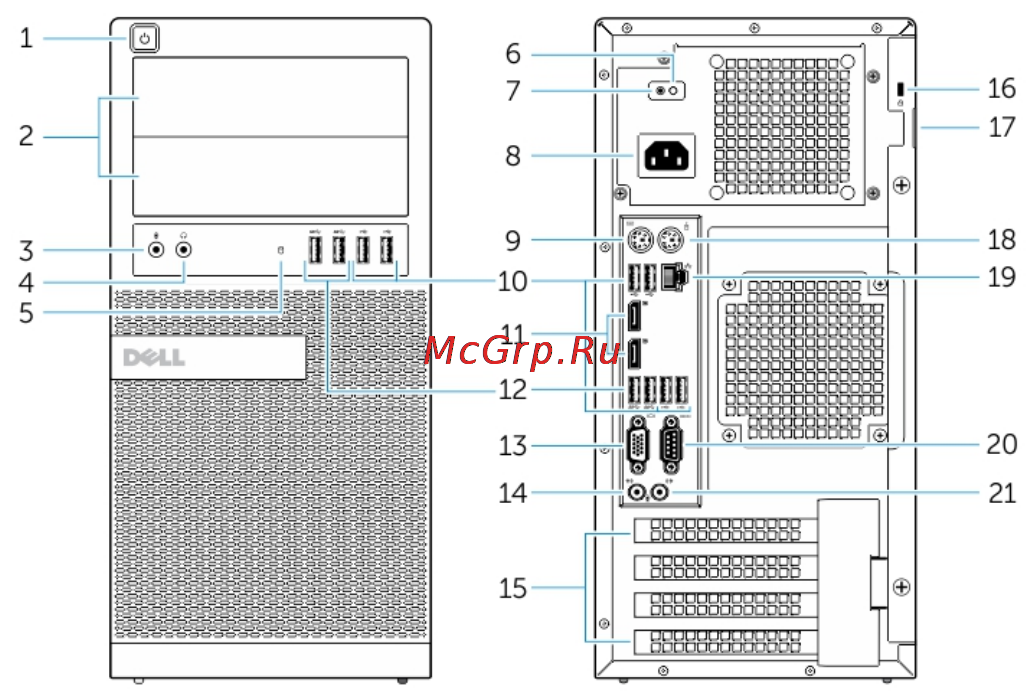

Рисунок 1. Вид мини-башни спереди и сзади

1. кнопка питания или индикатор питания 2. дисковый отсек

3. разъем для микрофона 4. разъем для наушников

5. индикатор работы жесткого диска 6. диагностический индикатор блока питания

7. кнопка диагностики блока питания 8. разъем кабеля питания

9. разъем для клавиатуры 10. Разъем USB 2.0

11. разъем DisplayPort 12. разъем USB 3.0

13. Разъем VGA 14. разъем линейного входа/разъем для микрофона

15. слоты для плат расширения 16. гнездо защитного троса

17. проушина для навесного замка 18. разъем для мыши

19. сетевой разъем 20. разъем последовательного порта
