Faber Cocktail XS WH55 [6/14] Установка

УСТАНОВКА

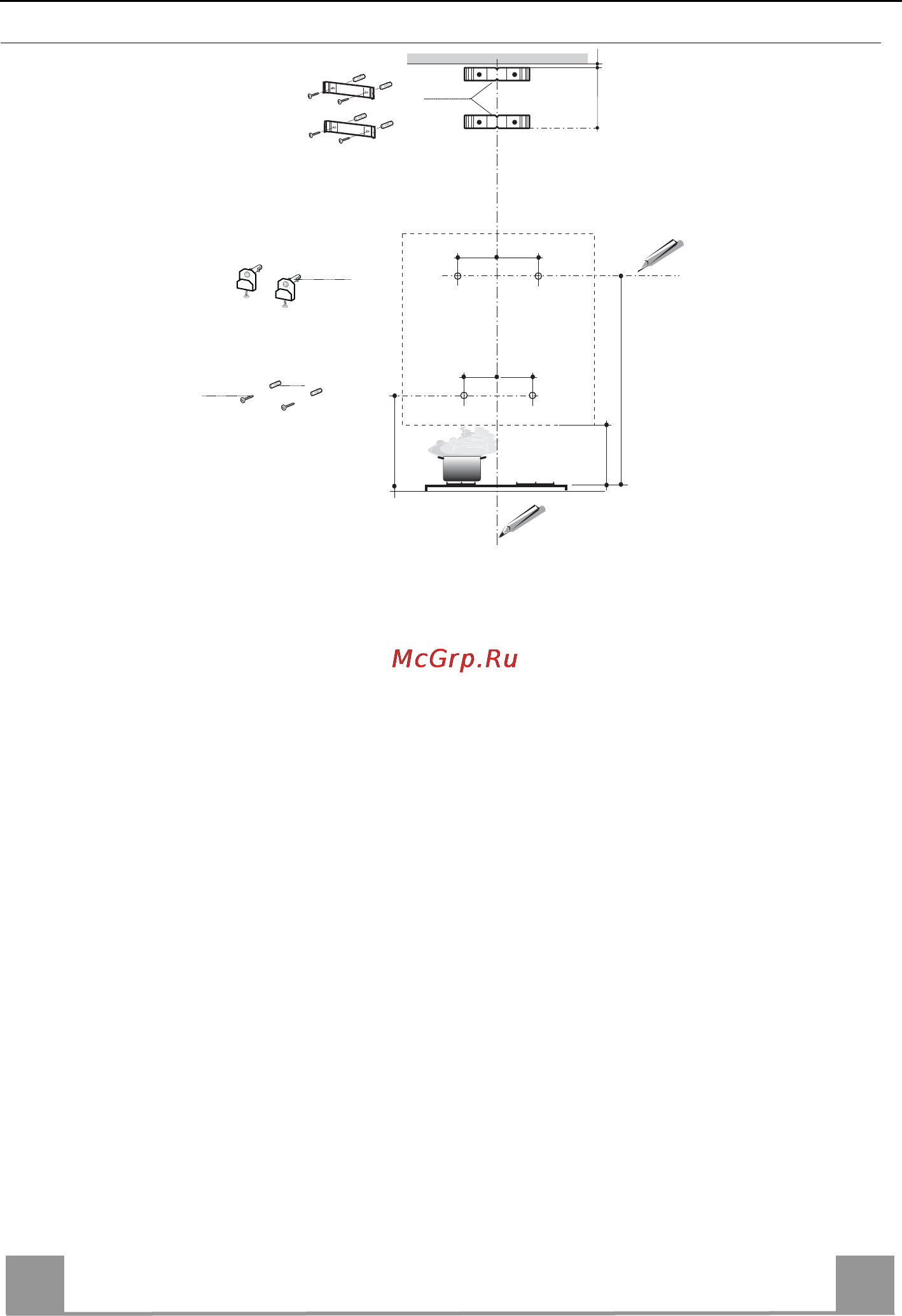

Отверстия в стене и крепление скоб

11a

140

12a

164 164

788

540

450

140

1÷2

7.2.1

Проведите на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, предназначенного для уста-

новки вытяжки;

• горизонтальную линию на расстоянии не менее 788 мм над варочной панелью.

• Отметьте точку (1) на горизонтальной линии на расстоянии 164 мм справа от вертикальной линии.

• Повторите эту операцию с противоположенной стороны вертикальной

линии и проверьте, чтобы точки

были на одном уровне.

• Обозначьте, как показано на рисунке, контрольную точку (2) на расстоянии 140 мм от вертикальной ли-

нии и на расстоянии 540 мм над варочной панелью.

• Повторите эту операцию с противоположенной стороны вертикальной линии и проверьте, чтобы точки

были на одном уровне.

• Просверлите отверстия

ø 12 мм в обозначенных точках (1).

• Просверлите отверстия ø 8 мм в обозначенных точках (2).

• Вставьте вкладыши со скобой 11a в отверстия (1) и ввинтите их в стену.

• Вставьте в отверстия вкладыши 11 в отверстия (2).

Установка вытяжки с декоративным дымоходом (Дополнительно)

• Приложите, как показано, скобу 7.2.1 к стене на расстоянии

1 – 2 мм от потолка или верхнего предела и

выровняйте ее центр (пазы) по вертикальной линии.

• Отметьте центры отверстий скобы.

• Приложите, как показано, скобу 7.2.1 на расстоянии X мм под первой скобой (X = высота прилагаемой в

комплекте верхней части дымохода) и выровняйте ее центр (пазы) по установочной вертикальной линии.

• Отметьте центры отверстий скобы

• Просверлите отверстия ø 8 мм в обозначенных точках.

• Вставьте в отверстия вкладыши 11.

• Закрепите скобы прилагаемыми винтами 12a (4,2 x 44,4).
