22
11
–1
–1
Установка решетки стола. Снять решетку с задней стенки плиты, протереть от
пыли и грязи и установить на стол. Для фиксации решетки в столе имеются отверстия
(для плит с проволочной решеткой). Для плит укомплектованных профильной решет-
кой стола, - надеть на решетку резиновые амортизаторы (по 2 шт. на переднюю и заднюю
сторону рамки).
Проверка электропроводки. Проверить визуально правильность электромонтажных
соединений на плите. В случае разъединения штекеров соединить согласно приведенной
схеме (рис.7).
После закрытия стола отрегулировать зазоры между разрядниками и горелкой соглас-
но рисунку 8. Зазоры регулируются за счет паза на кронштейне разрядника.

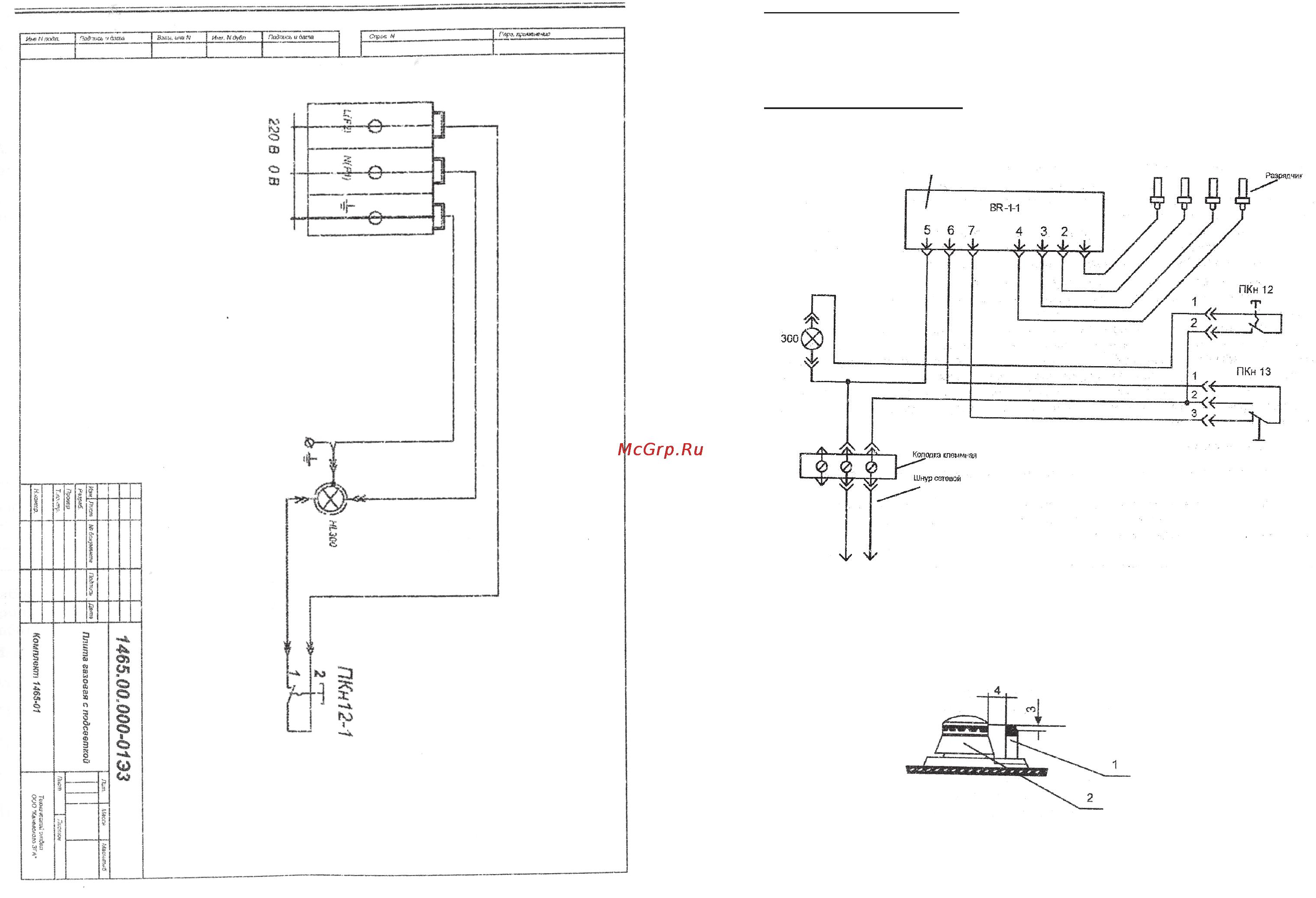

Рис. 7. Схема электрическая принципиальная
Рис. 8.
1 - разрядник, 2 - горелка стола
LH
блок эл. розжига
