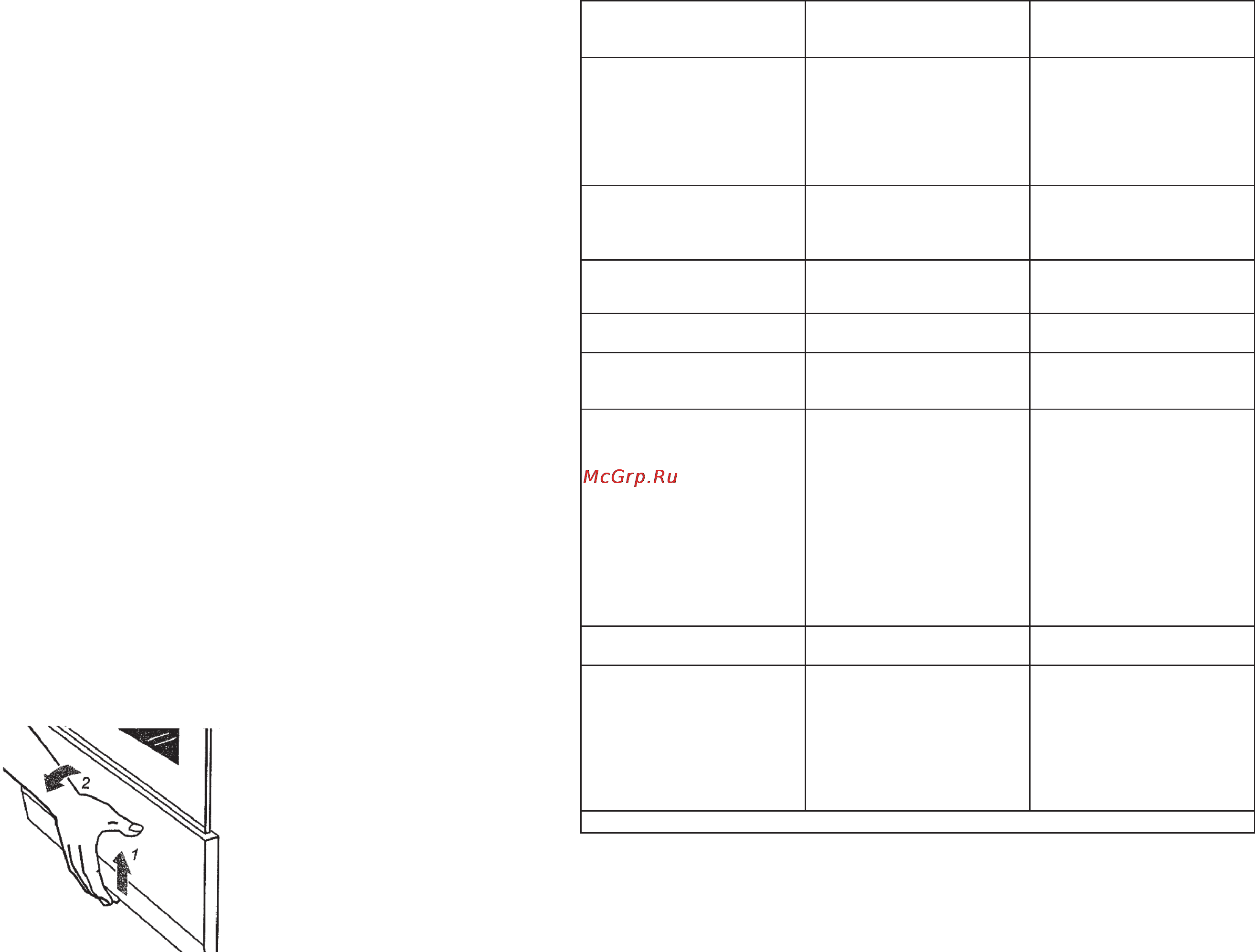

![Flama AG14015 White [14/16] Выкрутить сгоревшую лампу и заменить ее мощность лампы 15вт подключить плиту к сети](/views2/1142502/page14/bge.png)
14
сек для срабатывания предохранительного устройства.
• Плавно отпустите ручку и убедитесь, что пламя не погасло. Для стабилизации пла-
мени рекомендуется дать поработать духовке 2-3 мин. с открытой дверцей.
• Если горелка погасла (по любой причине), необходимо закрыть устройство на-
стройки (кран) и предпринять попытку повторного зажигания не ранее, чем через 1 мин.
Перед каждой последующей попыткой зажигания необходимо открыть дверцу духовки.
в) Духовка управляется ТУПом с кнопкой ПУ.
Зажигание горелки:
• Открыв дверцу, нажмите и поверните ручку ТУПа в положение max.
• Поднесите зажженную спичку к окну запальника и одновременно нажмите до упо-
ра кнопку ПУ. Для срабатывания устройства кнопку необходимо удерживать в течение не
более 15сек.
• Отпустите кнопку и убедитесь, что пламя не погасло, горение устойчивое.
• Оставьте дверцу духовки на 2-3 мин. открытой, после чего аккуратно закройте. Если
горелка погасла, поверните ручку в положение «закрыто» и, подождав 1 минуту, повторите
зажигание.
В некоторых плитах кнопка отсутствует, она совмещена с ручкой ТУПа.
8.3. Подсветка духовки
Для визуального наблюдения за выпечкой и жареньем, при закрытой дверце духовки,
следует пользоваться подсветкой духовки.
Включение и выключение лампы духовки осуществляется кнопкой подсветки, рас-
положенной на панели управления.
Для замены лампы освещения, необходимо:
- отключить плиту от сети;
- открыть дверцу духовки (духовка должна быть холодной);
- отвернуть стеклянный колпачок лампы подсветки, расположенный в верхнем левом
углу духового шкафа (вращением против часовой стрелки);
- выкрутить сгоревшую лампу и заменить ее (мощность лампы – 15Вт);
- подключить плиту к сети.
8.4.Хозшкафчик
В нижней части плиты расположен шкафчик (Рис. 11), предназначенный для хранения
кухонной посуды и принадлежностей.
Чтобы открыть дверцу, ее нужно приподнять вверх и наклонить на себя.
Рис. 11.
19
14 . СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
Таблица 4
Наименование неисправности,
внешнее проявление,
дополнительные признаки
Вероятная причина Способ устранения
Не горит или плохо горит горелка
- слишком малое давление в
сети;
- в каналы горелки попала грязь
или влага;
- горелка установлена с переко-
сом;
- засорилось сопло
- обратиться в газоснабжающую
службу;
- прочистить и просушить горел-
ку;
- правильно установить горелку;
- тонкой проволокой или иголкой
прочистить сопло
Горелка горит с отрывами
пламени
- слишком большое давление газа
в сети
- обратиться в газоснабжающую
службу;
- уменьшить ручкой подачу газа
до стабилизации горения;
Не зажигается горелка духов-
ки через запальник
Неправильно установлен запаль-
ник
*- Установить так, чтобы струя
газа попадала в запальник
При нагревании клинит ручку -выработалась смазка крана.
*- пересмазать кран (пересмазка
крана не реже 1 раза в 3 года.)
Не работает все электрооборудо-
вание
- плита не подключена к сети;
- обрыв шнура питания
- подключить плиту;
*-заменить шнур питания
Не работает электророзжиг:
- нет искры
-есть искра, но не зажигает
- повреждена проводка к разряд-
нику;
- сломан фарфоровый корпус раз-
рядника;
- сильно загрязнен или залит раз-
рядник;
- слишком большое давление в
сети;
- большой зазор между горелкой
и разрядником
*- заменить разрядник;
- прочистить и просушить раз-
рядник;
- зажигать при меньшей подаче
газа;
*- отрегулировать зазор
между горелкой и разрядником
рис.6
Не горит лампочка подсветки
духовки
- перегорела лампочка - заменить лампочку
Не срабатывает кнопка ТУПа
(кран с устройством контроля
пламени)
- конец термопары неправильно
выставлен в пламени;
- нет контакта в месте присоеди-
нения термопары к ТУПу;
- неисправна термопара;
- не исправен электромагнитный
клапан
*- выставить положение термо-
пары
*-подтянуть крепежные гайки
термопары;
*-заменить термопару;
*-заменить эл./магнитный клапан
*- работы выполняются сервисной службой
Примечание: (Рекомендации ремонтным службам):
При переводе плиты на другой вид газа необходимо произвести замену сопел. Сопла имеют
обозначение и устанавливаются согласно таблицы 1.
