ЗАМЕНА СОПЛА ГОРЕЛКИ СТОЛА:
I вариант
- снять решетку и горелки;
- специальным ключом (S = 7 или 8 мм) выкрутить и заменить сопло;
- герметичность соединений газопроводящего пространства обеспечить с помощью
металлического уплотнения или уплотнительного соединения (уплотнительная шайба или
кольцо), в комплект поставки не входит;
- сборку произвести в обратной последовательности.
II вариант
- снять плоскогубцами ручки кранов потянув на себя. Для предотвращения царапин на
ручках, подкладывать ткань;
- снять решетку и горелки стола;
- выкрутить два самореза крепления стола спереди. Поднять стол, подставив распорку;
- выкрутить и заменить сопла горелок стола согласно тепловой мощности каждой го-
релки (ключ торцовый S = 7 или S = 8, ключ гаечный 19);
- герметичность соединений газопроводящего пространства обеспечить с помощью
металлического уплотнения или уплотнительного соединения (уплотнительная шайба или
кольцо), в комплект поставки не входит;
- сборку произвести в обратной последовательности.
Замена сопла горелки духовки:
- открыть дверцу духовки;
- вытащить дно духовки;
- вывернуть саморез (или отвернуть усик) и снять горелку духовки;
- специальным ключом (S = 7 или 8 мм) выкрутить и заменить сопло;
- герметичность соединений газопроводящего пространства обеспечить с помощью
металлического уплотнения или уплотнительного соединения (уплотнительная шайба или
кольцо), в комплект поставки не входит.
- сборку произвести в обратной последовательности.
Примечание:
Перевод ручки крана в режим «малое пламя» производится с предварительным нажа-
тием на ручку крана и дальнейшим поворотом до упора против часовой стрелки.
Регулировка установки термопар и контроль работоспособности устройства контроля
пламени горелок стола и духовки произведена на заводе-изготовителе. В процессе транс-
портировки, предпродажной подготовки, возможно смещение термопар от исходного по-
ложения.
В таких случаях:
При несрабатывании устройства контроля пламени горелок стола и духовки произве-
сти регулировку установки термопар:
- термопара должна быть установлена на минимально возможном расстоянии от огне-
вых отверстий горелок и находиться напротив них.
Возможные неисправности при несрабатывании крана «газ-контроль» (кран с
устройством контроля пламени):
- конец термопары не находится в пламени горелки – отрегулировать;
13
Жаровня служит для сбора жира и сока, выделяющихся при приготовлении мясных
блюд на решетке, а также для приготовления мясных, рыбных, картофельных и овощных
блюд. Жаровня не предназначена для выпечки.
Решетка духовки используется как полка для установки форм для выпечки на различ-
ных уровнях. На ней можно непосредственно готовить мясо, птицу, шашлык и т.д.
Максимально допустимая нагрузка металлической решетки и жаровни – 8 кг.
ВНИМАНИЕ! Доступные части духовки могут нагреваться во время эксплуата-
ции. Не допускайте близко детей.
8.2.1. Включение горелки духовки.
Перед первичным пользованием духовкой ее и весь комплект (жаровню, решетку) не-
обходимо вымыть теплым мыльным или содовым раствором, протереть начисто и просу-
шить.
- Рекомендуется прогреть пустую духовку в течении 30 мин. при температуре 250 ºС
для удаления консервационных материалов. При этом может появиться запах от их выго-
рания. Он безвреден, откройте форточку и все быстро выветрится.
- Перед приготовлением проверьте, чтобы дно духовки было задвинуто до упора, а
форма для выпечки установлена посередине решетки, не упираясь в заднюю или боковую
стенки. В духовке не должно быть никаких лишних предметов (сковородок, кастрюль и
т.п.).
Несоблюдение этих правил приведет к нарушению тепловых потоков и испортит вы-
печку.
а) Для разжигания духовки (плита с обычным краном духовки без устройства
контроля пламени) необходимо:
• нажать и повернуть ручку крана против хода часовой стрелки до совмещения метки
со знаком на панели, означающим, что кран открыт максимально;
Не рекомендуется устанавливать ручку в диапазоне
от положения «закрыто» до «max», пламя в котором не-
стабильно и может погаснуть.

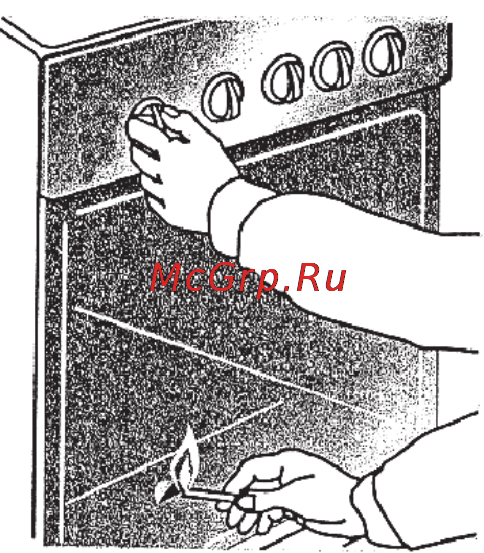

• одновременно, с поворотом ручки крана поднести
горящую спичку к запальному отверстию (рис.10);
• убедиться визуально через отверстия в дне духовки,
что горелка зажжена. Если горелка не зажглась, повторить
розжиг.
Терморегулятор с устройством предохранительным
(ТУП) духовки
ТУП – это кран, который задает необходимый режим,
автоматически поддерживает заданную температуру при
работе горелки и прекращает подачу газа в случае погаса-
ния горелки.
б) Духовка управляется:
- ТУПом без кнопки ПУ или
- краном с устройством контроля пламени горелки духовки
Зажигание горелки:
• Нажмите и поверните ручку крана с автоматикой контроля пламени (крана горелки
духовки) против часовой стрелки в положение max.
• Поднесите спичку к запальнику и одновременно нажмите ручку крана горелки ду-
ховки до упора. После того, как горелка загорится, ручку необходимо держать нажатой 15
Рис. 10.
