24
18. СВИДЕТЕЛЬСТВО ПРОДАЖИ
Плита продана _____________________________________________________________________
(наименование и адрес торгового предприятия)
комплектно_________________________________________________________________________
Продавец___________________________________________________________________________
(дата, подпись и штамп торгового предприятия)
Наименование и адрес сервисной службы________________________________________________
(заполняется торговым предприятием)
19.ТАЛОН УСТАНОВКИ
Плита установлена в _________________________________________________________________
ул.______________________________________________________ дом №_____________кв.____
и подключена механиком____________________________________________________________
(наименование организации)
__________________________________________________________________________________
Механик ______________________________________________________________________
(подпись, дата)
«Плита укомплектована и работоспособна. С руководством по эксплуатации, правилами
пользования и гарантийными обязательствами ознакомлен».
Владелец ____________________________________________________________________
(подпись, дата)
9
7. УСТАНОВКА, ПОДСОЕДИНЕНИЕ, ПОДГОТОВКА К РАБОТЕ
7.1. Перед установкой необходимо проверить соответствие сопел применяемому виду
газа и в случае необходимости произвести их замену согласно таблицы 1.
7.2. Плиту следует устанавливать согласно указаниям «Правил безопасности в газо-
вом хозяйстве», утвержденным Госгортехнадзором России и Строительных Норм и Пра-
вил, утвержденным Госстроем на газоснабжение внутренних и наружных устройств.
7.3. Установка и настройка плиты производится только работниками газового хозяй-
ства или специалистами организации, имеющей лицензию на право установки и обслужи-
вания газовых плит.
7.4. Монтаж плит должен производиться после окончания строительных и отделочных
работ.
7.5. При подключении плиты должен быть заполнен талон установки.
7.6. Плита предназначена для установки на полу. Установка плиты на подставку не до-
пускается. Задняя стенка плиты должна отступать от поверхности стены не менее чем на
50 мм.

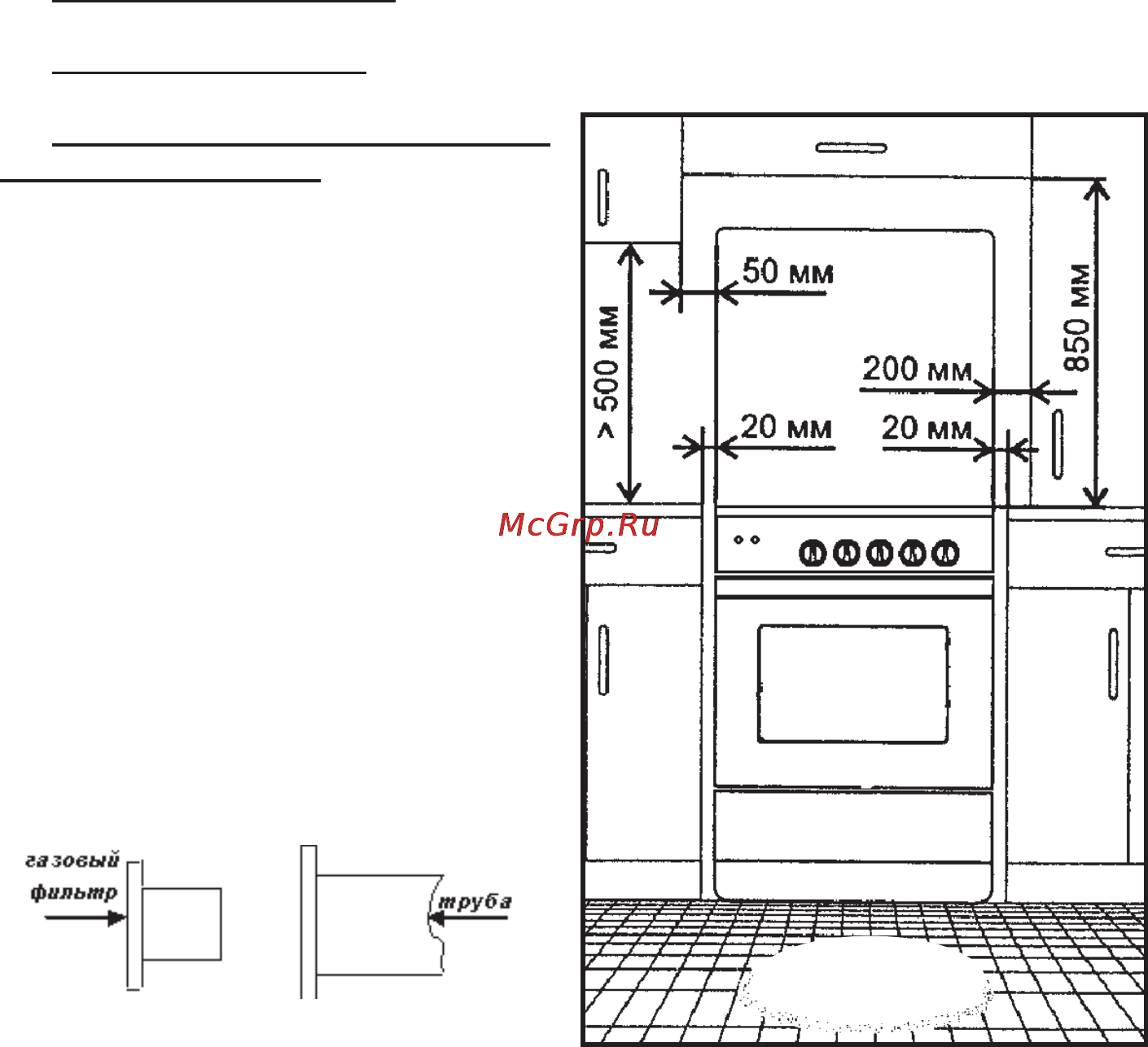

Расстояния, которые необходимо выдержать при установке плиты, показаны на рис. 3.
При подключении плиты, для создания герметичности следует между рампой и под-
водкой для газа установить паронитовую прокладку.
Перед присоединением к газовой сети, установить газовый фильтр во внутреннюю
полость трубы, согласно рис. 4 (для плит с газ/контролем).
Перед подсоединением плиты с по-
мощью гибкого шланга уточните в вашей
газовой службе, разрешен ли по местным
стандартам такой вид подключения и необ-
ходимый тип шланга.
Должны быть соблюдены следующие
требования:
- выбранный шланг должен иметь до-
кумент, указывающий дату изготовления,
срок службы и замены;
- шланг должен быть доступен для
осмотра по всей длине;
- шланг не должен пережиматься,
иметь сильных изгибов и испытывать рас-
тягивающие усилия;
- шланг должен быть длиной не менее
1,5 м;
- если шланг имеет повреждения, он
должен заменяться целиком, ремонт недо-
пустим.
Рис. 4
Рис. 3
