Глава 5 Подготовка

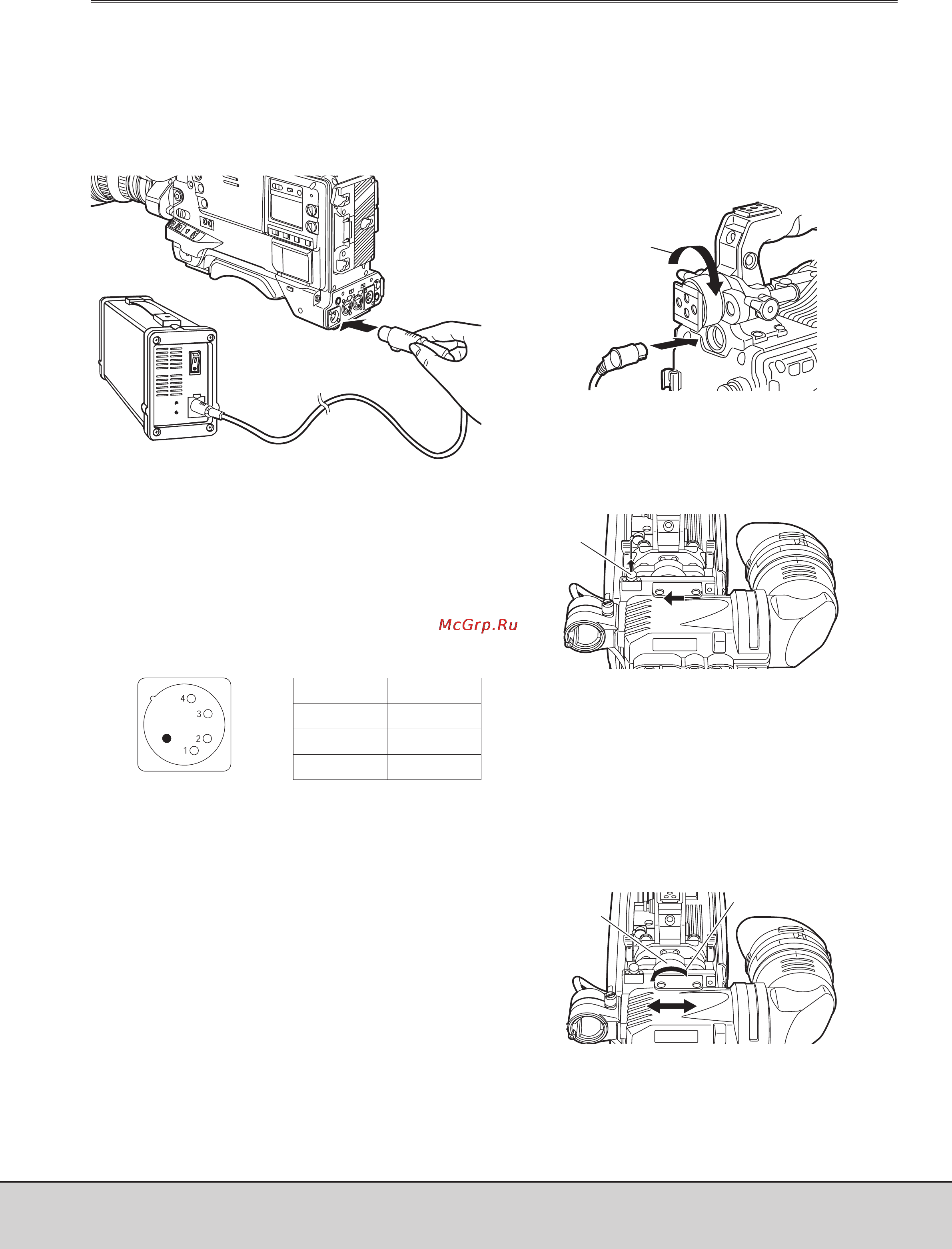

512 Питание от сети переменного тока
Когда используется сетевой адаптер AJB75 произ
водства фирмы Panasonic
1
Соедините разъем постоянного тока для внешнего
питания DC OUT на сетевом адаптере AJB75 с разъ
емом DC IN на видеокамере.
2
Включите питание сетевого адаптера.
3
Включите переключатель POWER на видеокамере.
При использовании сетевых адаптеров, отличаю
щихся от AJB75, проверьте сигналы на разъеме вхо
да постоянного тока для внешнего питания и соблю
дайте полярность.
контакта Сигнал
1 земля
2,3
4 +12В
<Примечание>
Питание от сетевого адаптера имеет преимущество,
когда присоединены и батарейный блок, и сетевой
адаптер. Можно присоединять/отсоединять батареи,
когда используется сетевой адаптер.
При использовании сетевого адаптера убедитесь, что
сначала включается питание сетевого адаптера, а за
тем питание видеокамеры.
Если включить питание сначала на видеокамере, а за
тем на адаптере, выходное напряжение адаптера будет
расти постепенно, и видеокамера может работать со
сбоями.
52 Присоединение видоискателя
и выбор положения
Положениевидоискателя может быть настроено в горизон
тальном и вертикальном направлениях так, чтобы можно
было легко видеть изображение на его экране.
Присоединение видоискателя и выбор пожения
1
Соедините вилку видоискателя и разъем
видоискателя.
2
Ослабьте стопорное кольцо горизонтального
положения видоискателя.
3
Во время вытягивания стопора видоискателя
присоедините видоискатель, двигая его в направле
нии стрелки
Настройка горизонтального положения видоискателя
1
Ослабьте стопорное кольцо горизонтального
положения видоискателя.
2
Двигайте видоискатель влево или вправо и
настройте наиболее удобное положение.
3
Затяните стопорное кольцо горизонтального
положения видоискателя.
60
(095) 2584205 www.panasonic.ru Panasonic (СНГ)
Разъем постоянного
тока для внешнего
питания
Сетевой адаптер AJB75
(дополнительная принадлежность)
Разъем постоянного тока
для внешнего питания
Ослабьте кольцо
Стопор
видоискателя
Cтопорное коль
цо горизонталь
ного положения
видоискателя
Затяните стопорное коль
цо горизонтального поло
жения видоискателя
