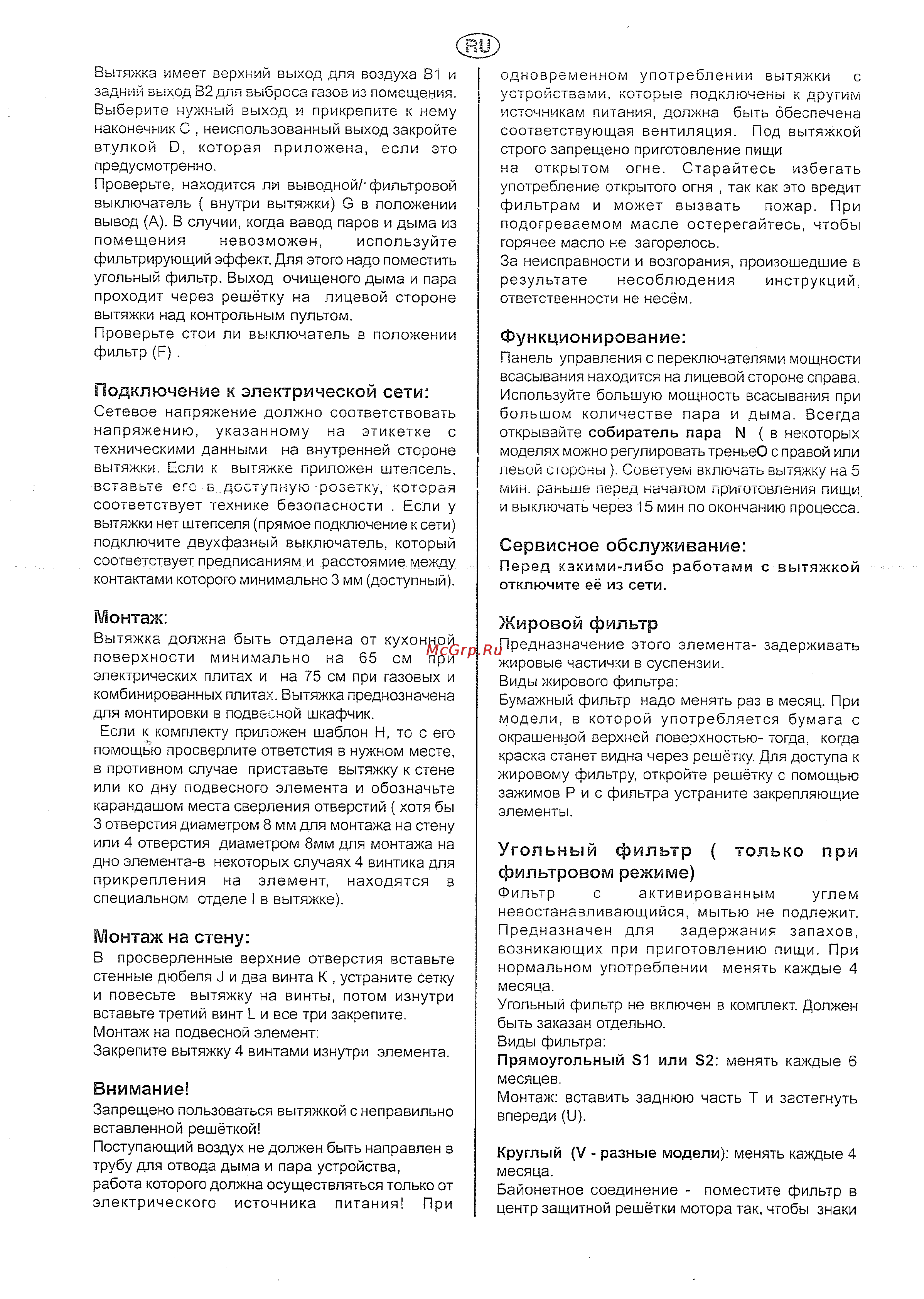

Вытяжка имеет верхний выход для воздуха В1 и задний выход В2 для выброса газов из помещения Выберите нужный выход и прикрепите к нему наконечник С неиспользованный выход закройте втулкой О которая приложена если это предусмотренно Проверьте находится ли выводной фильтровой выключатель внутри вытяжки С в положении вывод А В случии когда вавод паров и дыма из помещения невозможен используйте фильтрирующий эффект Для этого надо поместить угольный фильтр Выход очищеного дыма и пара проходит через решётку на лицевой стороне вытяжки над контрольным пультом Проверьте стой ли выключатель в положении фильтр В Подключение к электрической сети Сетевое напряжение должно соответствовать напряжению указанному на этикетке с техническими данными на внутренней стороне вытяжки Если к вытяжке приложен штепсель вставьте его в доступную розетку которая соответствует технике безопасности Если у вытяжки нет штепселя прямое подключение к сети подключите двухфазный выключатель который соответствует предписаниям и расстоямие между контактами которого минимально 3 мм доступный одновременном употреблении вытяжки с устройствами которые подключены к другим источникам питания должна быть обеспечена соответствующая вентиляция Под вытяжкой строго запрещено приготовление пищи на открытом огне Старайтесь избегать употребление открытого огня так как это вредит фильтрам и может вызвать пожар При подогреваемом масле остерегайтесь чтобы горячее масло не загорелось За неисправности и возгорания произошедшие в результате несоблюдения инструкций ответственности не несём Функционирование Панель управления с переключателями мощности всасывания находится на лицевой стороне справа Используйте большую мощность всасывания при большом количестве пара и дыма Всегда открывайте собиратель пара И в некоторых моделях можно регулировать треньеО с правой или левой стороны Советуем включать вытяжку на 5 мин раньше перед началом приготовления пищи и выключать через 15 мин по окончанию процесса Сервисное обслуживание Перед какими либо работами отключите её из сети с вытяжкой Монтаж Жировой фильтр Вытяжка должна быть отдалена от кухонной поверхности минимально на 65 см при электрических плитах и на 75 см при газовых и комбинированных плитах Вытяжка преднозначена для монтировки в подвесной шкафчик Если к комплекту приложен шаблон Н то с его помощью просверлите ответстия в нужном месте в противном случае приставьте вытяжку к стене или ко дну подвесного элемента и обозначьте карандашом места сверления отверстий хотя бы 3 отверстия диаметром 8 мм для монтажа на стену или 4 отверстия диаметром 8мм для монтажа на дно элемента в некоторых случаях 4 винтика для прикрепления на элемент находятся в специальном отделе I в вытяжке Предназначение этого элемента задерживать жировые частички в суспензии Виды жирового фильтра Бумажный фильтр надо менять раз в месяц При модели в которой употребляется бумага с окрашенной верхней поверхностью тогда когда краска станет видна через решётку Для доступа к жировому фильтру откройте решётку с помощью зажимов Рис фильтра устраните закрепляющие элементы Монтаж на стену В просверленные верхние отверстия вставьте стенные дюбеля 3 и два винта К устраните сетку и повесьте вытяжку на винты потом изнутри вставьте третий винт Б и все три закрепите Монтаж на подвесной элемент Закрепите вытяжку 4 винтами изнутри элемента Внимание Запрещено пользоваться вытяжкой с неправильно вставленной решёткой Поступающий воздух не должен быть направлен в трубу для отвода дыма и пара устройства работа которого должна осуществляться только от электрического источника питания При Угольный фильтр фильтровом режиме только при Фильтр с активированным углем невостанавливающийся мытью не подлежит Предназначен для задержания запахов возникающих при приготовлению пищи При нормальном употреблении менять каждые 4 месяца Угольный фильтр не включен в комплект Должен быть заказан отдельно Виды фильтра Прямоугольный 31 или 32 менять каждые 6 месяцев Монтаж вставить заднюю часть Т и застегнуть впереди II Круглый V разные модели менять каждые 4 месяца Байонетное соединение поместите фильтр в центр защитной решётки мотора так чтобы знаки
