U 7470… U 8980… EV 444 – D 424 M, EV 444 –D 421 M
Руководство по эксплуатации, установке и подключению
54
• При запекании больших жирных кусков мяса
рекомендуется заворачивать их в
алюминиевую фольгу или соответствующий
пакет для запекания, чтобы жир не
разбрызгивался по духовке.
• При запекании на гриле подставляйте под
решетку с мясом противень для жира.

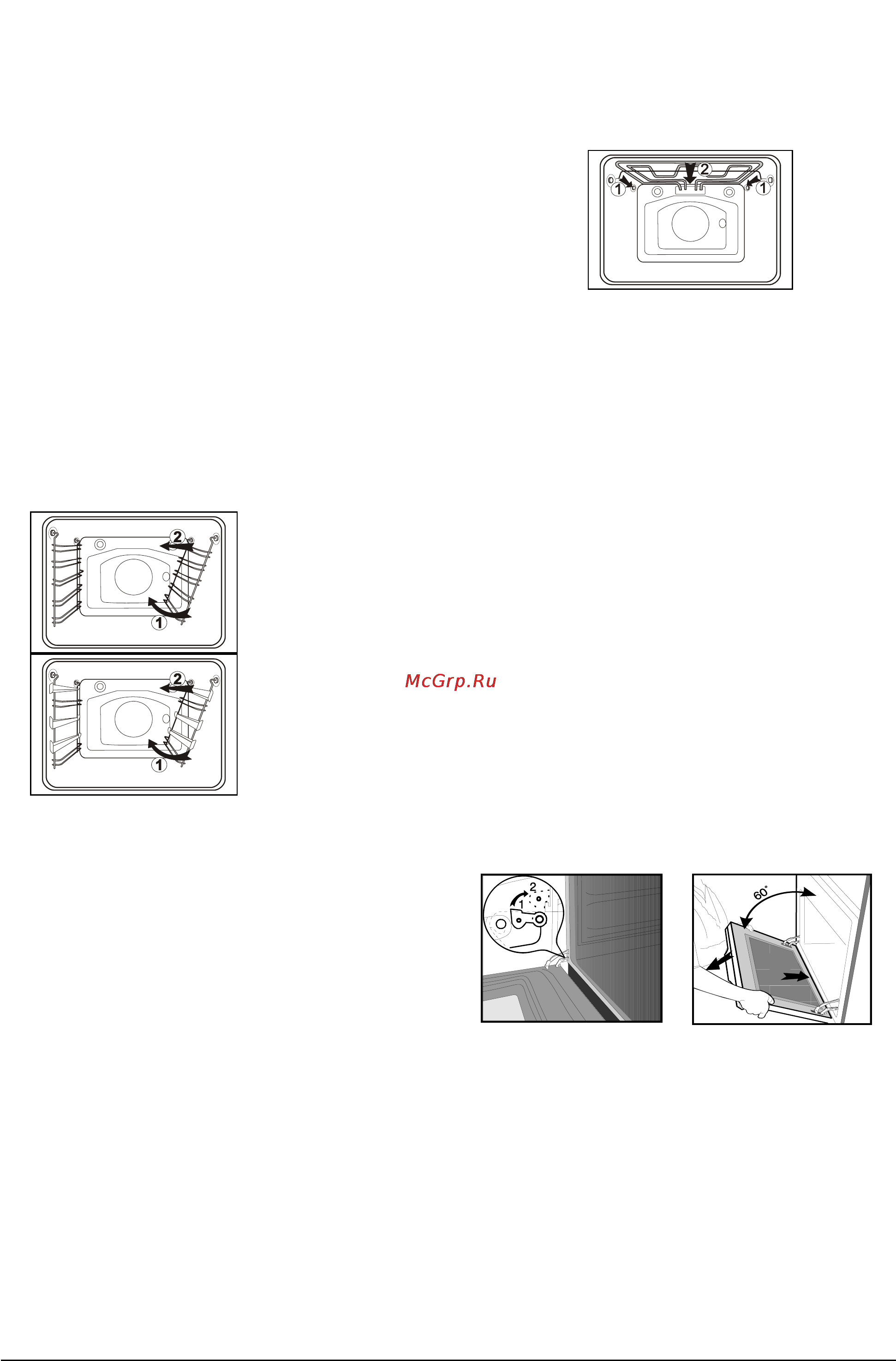

Как снимать решетчатые и
телескопические направляющие
Для упрощения очистки стенок духовки Вы
можете снять решетчатые и телескопические
направляющие. Направляющие снизу
приподнимите внутрь и извлеките их из
отверстий сверху.
Боковые решетки и телескопические
направляющие чистите только обычными
моющими средствами.
Телескопические направляющие нельзя мыть
в посудомоечной машине.
Внимание: Телескопические направляющие
нельзя смазывать.
Очистка потолка духовки
(только в некоторых моделях)
• Перед тем как опустить нагреватель,
обязательно отключите плиту от
электрической сети, отвинтив
предохранитель или выключив главный
выключатель.
• Нагреватель должен быть охлажден во
избежание опасности ожогов!
• Нагреватель нельзя включать в опущенном
положении!
Для облегчения очистки потолка духовки в
некоторые модели встроен откидной верхний
или инфракрасный нагреватель.
Перед очисткой духовки извлеките противни,
решетку и направляющие, а затем с помощью
подходящего инструмента (например, ножом
или отверткой) освободите поперечную скобу,
чтобы она выскочила из крепежей,
находящихся на левой и правой стороне
духовки (смотри рисунок). При том рукой
задержите нагреватель, который
освобождается на передней стороне и
откидывается от
потолка духовки.
После очистки нагреватель просто
подтолкните вверх, чтобы поперечная скоба
снова заскочила в крепеж.
Снятие и установка дверцы
духовки
(только в некоторых моделях)
Дверцу духовки полностью откройте. Петли
нижних носителей шарниров на обеих
сторонах дверцы поднимите в вертикальное
положение и насадите их на язычки верхних
носителей шарниров. Затем прикройте дверцу
духовки до половины (см. рисунок) и
аккуратно извлеките ее.
Дверцу установите в обратном порядке.
Вставьте ее в наполовину открытом
положении (под углом приблизительно 60
0
)
таким образом, что в процессе открывания до
конца прижимайте к духовке. При этом
следите, чтобы разрезы на нижних носителях
шарниров наскочили на нижнюю стенку
духовки. После того как дверца полностью
откроется, снимите петли с язычков верхних
носителей шарниров и возвратите их в
горизонтальное положение.
1 Петля дверцы при
нормальном
использовании
2 Петля дверцы при
снятии
Снятие и установка дверцы
духовки с одноосным шарниром
(только в некоторых моделях)
Дверцу духовки полностью откройте и откиньте
съемные язычки до конца назад (рисунок 1).
Затем медленно закрывайте дверцу, чтобы
язычки наскочили на отверстия.
