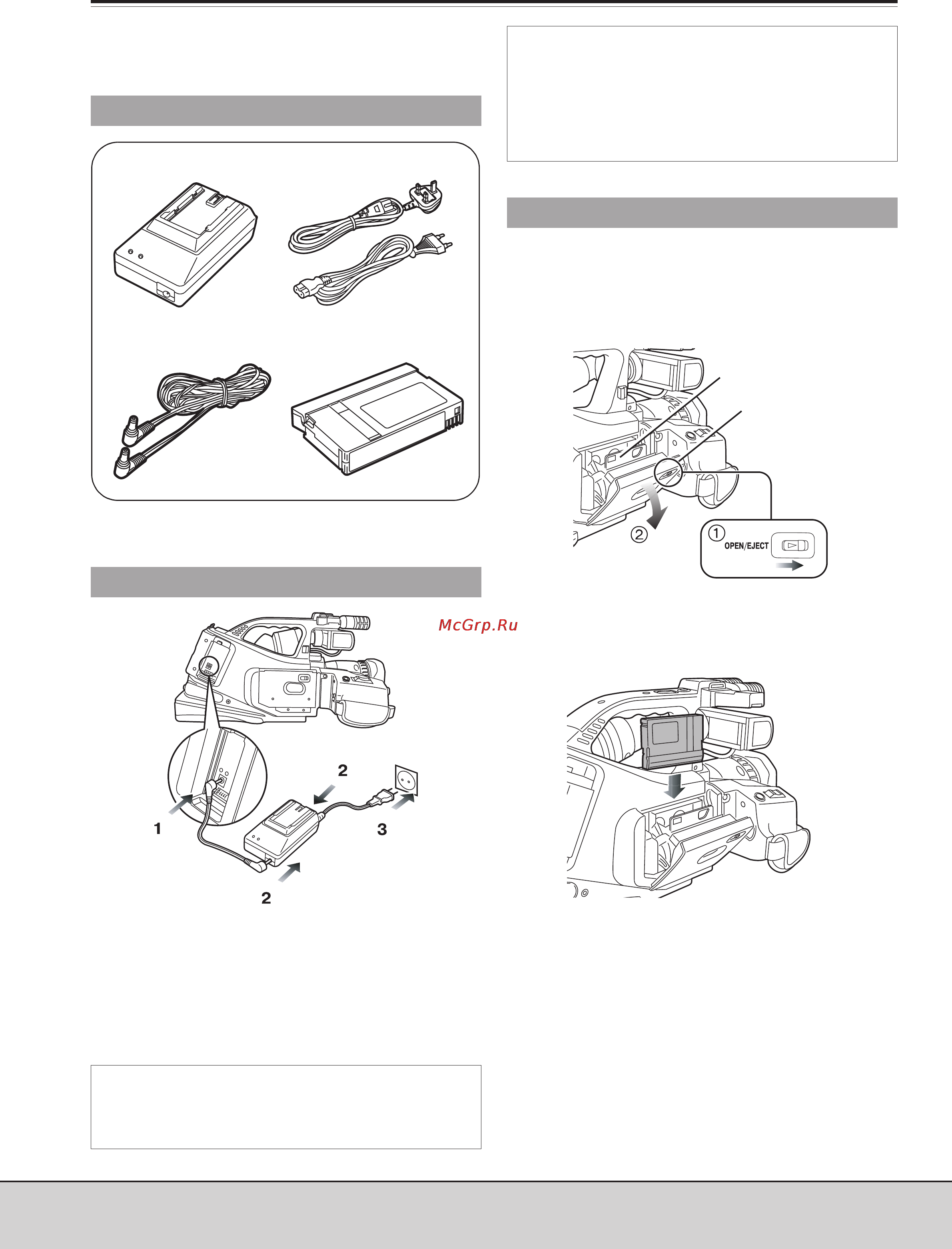

Проверка исправности камкордера
После приобретения камкордера выполните приведенные да
#
лее инструкции и проверьте его работоспособность. Это не
#
обходимо выполнить перед фактической съемкой камерой.
Подготовка
Подключение шнура питания
1
Вставьте шнур питания постоянного тока во
входной разъем питания DC камкордера.
2
Другой конец шнура питания постоянного тока и
один конец шнура питания от сети вставьте в
сетевой адаптер.
3
Другой конец шнура питания от сети вставьте в
розетку питания.
Установка кассеты
1
Передвиньте ползунок OPEN/EJECT в направлении,
указанном стрелкой, и откройте дверку отсека под
кассету. Когда крышка открыта полностью, держа
#
тель кассеты выдвигается автоматически.
2
Вставьте кассету.
10
(095) 9804205 www.panasonic.ru Panasonic (СНГ)
Проверьте правильность подключения шнуров пи
тания, как показано на рисунке выше.
Аккумулятор не будет заряжаться, когда питание на
цифровой камкордер идет с сетевого адаптера.
Сетевой адаптер Шнур питания от сети
переменного тока
Шнур питания от источника
постоянного тока
Кассета Mini DV
Адаптер переменного тока спроектирован для автоматиче
#
ской настройки на входное напряжение (110, 120, 220 или
240 В) и частоту сети (50 или 60 Гц) любой страны в мире.
Несмотря на это, в некоторых странах розетки сети пере
#
менного тока могут иметь другое подключение. В этом слу
#
чае вам придется приобрести вилку, которая будет соответ
#
ствовать розеткам; однако, сделайте это после консульта
#
ции с вашим дилером.
Держатель кассеты
Дверка отсека под кассету
