Элементы и их назначение
23 (Е)

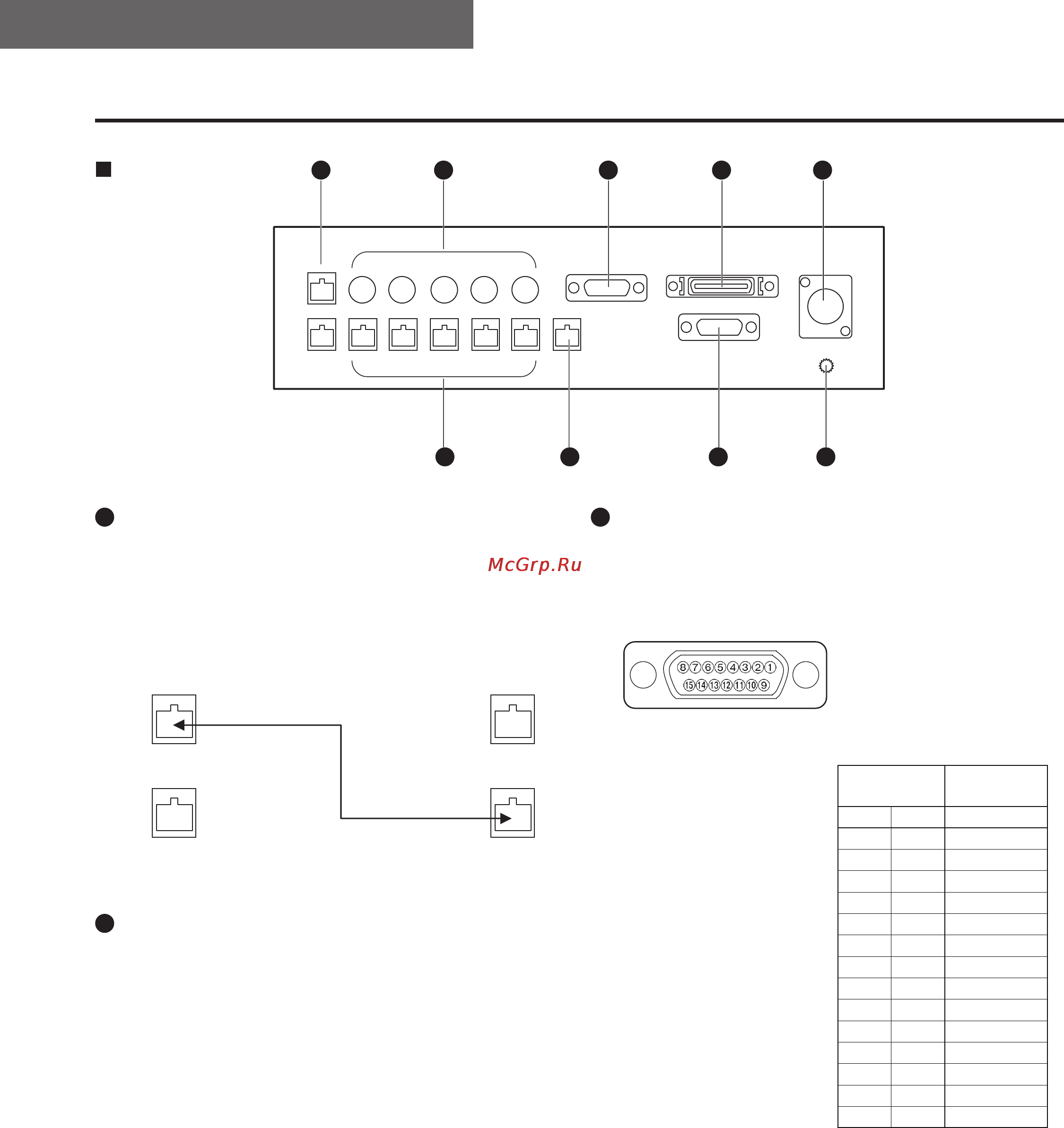

Задняя панель
29 30 31 32 33
34 35 36 37
29
Разъемы EXT CONT IN/OUT (ВХОД/ВЫХОД ДЛЯ ПОДКЛЮЧЕ-
НИЯ ДОПОЛНИТЕЛЬНОГО ПУЛЬТА УПРАВЛЕНИЯ)
При необходимости использовать дополнительный пульт управления
AW-RP400 соедините данные разъемы двух пультов AW-RP400 с помощью
прямого кабеля 10BASE-T (эквивалентен UTP категории 5).
Ведущая
панель
AWRP400
Ведомая
панель
AWRP400
Разъем EXT
CONT IN
Разъем
EXT CONT OUT
Разъем EXT
CONT IN
Разъем
EXT CONT OU
T
10BASET
Прямой кабель 10BASET
30
Разъемы CAMERA CONTROL IN FROM RCB [P1] to [P5]
(ВХОД ДЛЯ УПРАВЛЕНИЯ КАМЕРОЙ С БЛОКА ДУ)
Подключите к этим разъемам блоки дистанционного управления
WV-CB700A.
После этого появится возможность управления камерами, установленны-
ми на наклонно-поворотных головках, соответствующих портам, к которым
были подсоединены блоки ДУ WV-CB700A. Если подключен хотя бы один
блок ДУ WV-CB700A, управление камерами с помощью пульта управления
камерой AW-CB400 невозможно, даже если подключен пульт AW-CB400.
31
Разъем TALLY/INCOM
Соедините данный разъем TALLY/INCOM с видеосвитчером или другим
блоком.
Если входной разъем TALLY установлен на уровень GND, лампа TALLY
на пульте или наклонно-поворотной головке будет светиться.
Не используйте для данного разъема напряжение более 5В.
Номер
контакта
Название
сигнала
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4 – – –
12 – – –
5 – – –
13 – – –
6 MIC+
14 MIC–
7 INCOM GND
15 SP–
8SP+
Расположение контактов
на задней панели AWRP400
Используйте разъем в комплекте (15-контактный D-SUB) для передачи
устройству сигналов Tally/INCOM.
Подключите 4-проводную систему INCOM к разъему INCOM.
При подсоединении дополнительного пульта или панель дистанционного
управления AW-CB400, функция Tally или INCOM всех блоков сработает,
если сигналы Tally или INCOM подаются одному из блоков.
Пульт управления наклонно-поворотной головкой AW-RP400
