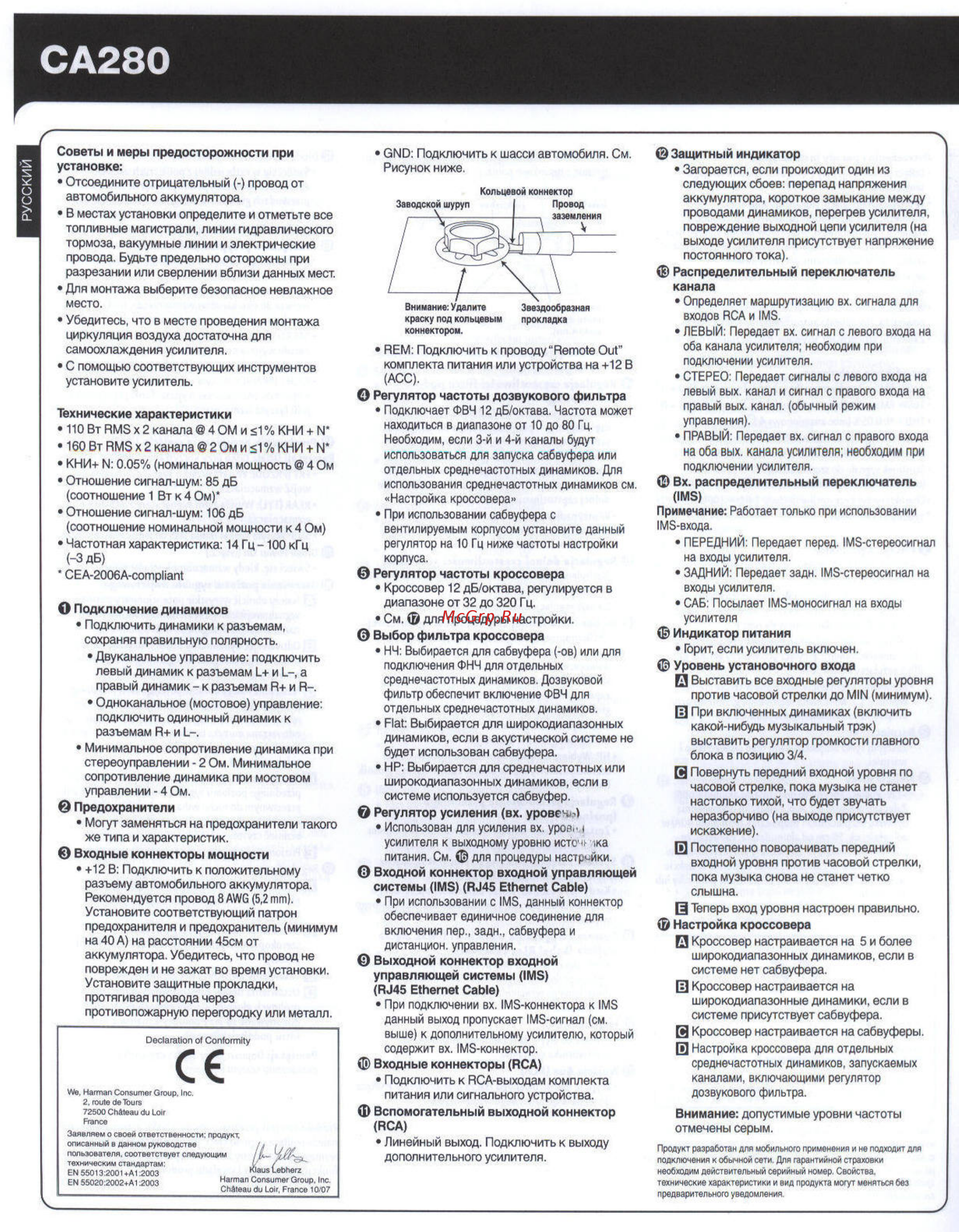

СА280 РУССКИЙ Советы и меры предосторожности при установке GND Подключить к шасси автомобиля См Рисунок ниже Отсоедините отрицательный провод от автомобильного аккумулятора В местах установки определите и отметьте все топливные магистрали линии гидравлического тормоза вакуумные линии и электрические провода Будьте предельно осторожны при разрезании или сверлении вблизи данных мест Для монтажа выберите безопасное невлажное место Убедитесь что в месте проведения монтажа циркуляция воздуха достаточна для самоохлаждения усилителя С помощью соответствующих инструментов установите усилитель Технические характеристики 110 Вт RMS х 2 канала 4 ОМ и 1 КНИ N 160 Вт RMS х 2 канала 2 Ом и 1 КНИ N КНИ N 0 05 номинальная мощность 4 Ом Отношение сигнал шум 85 дБ соотношение 1 Вт к 4 Ом Отношение сигнал шум 106 дБ соотношение номинальной мощности к 4 Ом Частотная характеристика 14 Гц 100 кГц ЗдБ CEA 2006A compliant О Подключение динамиков Подключить динамики к разъемам сохраняя правильную полярность Двуканальное управление подключить левый динамик к разъемам 1 и 1 а правый динамик к разъемам Я и R Одноканальное мостовое управление подключить одиночный динамик к разъемам Я и Б Минимальное сопротивление динамика при стереоуправлении 2 Ом Минимальное сопротивление динамика при мостовом управлении 4 Ом 0 Предохранители Могут заменяться на предохранители такого же типа и характеристик Входные коннекторы мощности 12 В Подключить к положительному разъему автомобильного аккумулятора Рекомендуется провод 8 AWG 5 2 шт Установите соответствующий патрон предохранителя и предохранитель минимум на 40 А на расстоянии 45см от аккумулятора Убедитесь что провод не поврежден и не зажат во время установки Установите защитные прокладки протягивая провода через противопожарную перегородку или металл Declaration of Conformity ce We Harman Consumer Group Inc 2 route de Tours 72500 Château du Loir France Заявляем о своей ответственности продукт описанный в данном руководстве пользователя соответствует следующим техническим стандартам 6 EN 550132001 А12003 WausLebherz EN 550202002 А12003 CwiSUIMr Group Inc Château du Loir France 10 07 коннектором REM Подключить к проводу Remote Out комплекта питания или устройства на 12 В АСС О Регулятор частоты дозвукового фильтра Подключает ФВЧ 12 дБ октава Частота может находиться в диапазоне от 10 до 80 Гц Необходим если 3 й и 4 й каналы будут использоваться для запуска сабвуфера или отдельных среднечастотных динамиков Для использования среднечастотных динамиков см Настройка кроссовера При использовании сабвуфера с вентилируемым корпусом установите данный регулятор на 10 Гц ниже частоты настройки корпуса Регулятор частоты кроссовера Кроссовер 12 дБ октава регулируется в диапазоне от 32 до 320 Гц См для процедуры настройки Выбор фильтра кроссовера НЧ Выбирается для сабвуфера ов или для подключения ФНЧ для отдельных среднечастотных динамиков Дозвуковой фильтр обеспечит включение ФВЧ для отдельных среднечастотных динамиков Flat Выбирается для широкодиапазонных динамиков если в акустической системе не будет использован сабвуфера HP Выбирается для среднечастотных или широкодиапазонных динамиков если в системе используется сабвуфер О Регулятор усиления вх уровень Использован для усиления вх урович усилителя к выходному уровню истс ка питания См для процедуры настройки Входной коннектор входной управляющей системы IMS RJ45 Ethernet Cable При использовании с IMS данный коннектор обеспечивает единичное соединение для включения пер задн сабвуфера и дистанцион управления Выходной коннектор входной управляющей системы IMS RJ45 Ethernet Cable При подключении вх IMS коннектора к IMS данный выход пропускает IMS сигнал см выше к дополнительному усилителю который содержит вх IMS коннектор ф Входные коннекторы RCA Подключить к RCA выходам комплекта питания или сигнального устройства ф Вспомогательный выходной коннектор RCA Линейный выход Подключить к выходу дополнительного усилителя Защитный индикатор Загорается если происходит один из следующих сбоев перепад напряжения аккумулятора короткое замыкание между проводами динамиков перегрев усилителя повреждение выходной цепи усилителя на выходе усилителя присутствует напряжение постоянного тока Распределительный переключатель канала Определяет маршрутизацию вх сигнала для входов RCA и IMS ЛЕВЫЙ Передает вх сигнал с левого входа на оба канала усилителя необходим при подключении усилителя СТЕРЕО Передает сигналы с левого входа на левый вых канал и сигнал с правого входа на правый вых канал обычный режим управления ПРАВЫЙ Передает вх сигнал с правого входа на оба вых канала усилителя необходим при подключении усилителя Вх распределительный переключатель IMS Примечание Работает только при использовании IMS входа ПЕРЕДНИЙ Передает перед IMS стереосигнал на входы усилителя ЗАДНИЙ Передает задн IMS стереосигнал на входы усилителя САБ Посылает IMS моносигнал на входы усилителя Индикатор питания брит если усилитель включен Уровень установочного входа Н Выставить все входные регуляторы уровня против часовой стрелки до MIN минимум 0 При включенных динамиках включить какой нибудь музыкальный трэк выставить регулятор громкости главного блока в позицию 3 4 В Повернуть передний входной уровня по часовой стрелке пока музыка не станет настолько тихой что будет звучать неразборчиво на выходе присутствует искажение И Постепенно поворачивать передний входной уровня против часовой стрелки пока музыка снова не станет четко слышна 0 Теперь вход уровня настроен правильно Ф Настройка кроссовера И Кроссовер настраивается на 5 и более широкодиапазонных динамиков если в системе нет сабвуфера 0 Кроссовер настраивается на широкодиапазонные динамики если в системе присутствует сабвуфера 0 Кроссовер настраивается на сабвуферы 0 Настройка кроссовера для отдельных среднечастотных динамиков запускаемых каналами включающими регулятор дозвукового фильтра Внимание допустимые уровни частоты отмечены серым Продукт разработан для мобильного применения и не подходит для подключения к обычной сети Для гарантийной страховки необходим действительный серийный номер Свойства технические характеристики и вид продукта могут меняться без предварительного уведомления
