MEP900 от MacAllister

Начало работы...

ПРИМЕЧАНИЕ. Вытряхивайте опилки, когда

пылесборник заполнится наполовину. Переполненный

пылесборник ухудшает рабочие характеристики

инструмента.

Отвод опилок

Также можно подсоединить к отверстию отвода опилок

[10] систему отвода опилок или подходящий пылесос для

повышения чистоты и безопасности на рабочем месте (рис. 2).

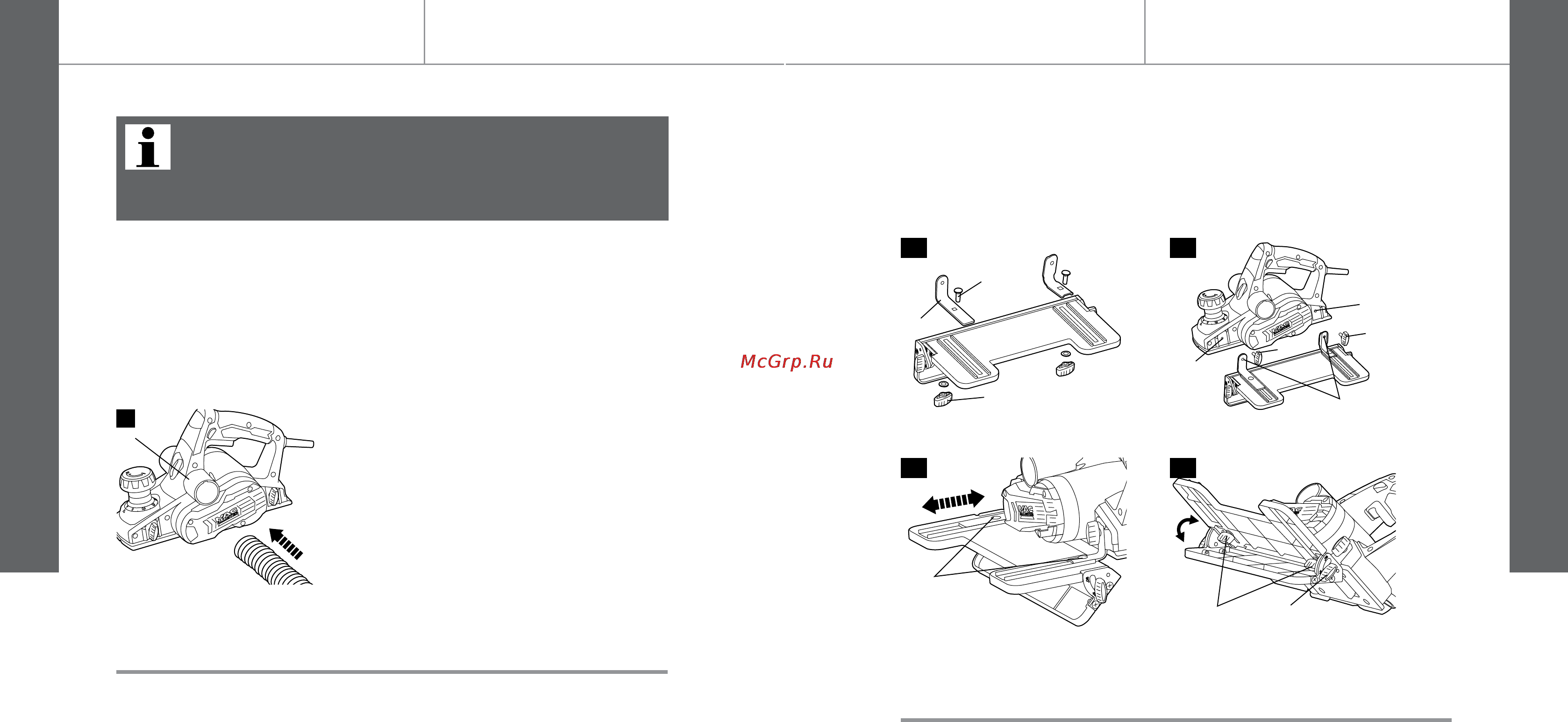

Усиленная параллельная направляющая

1. Установите усиленную параллельную направляющую [29]

на угловую скобу [A], как показано на рисунке. Закрепите

её крепёжными винтами [B] и барашковыми гайками [C]

(рис. 3).

2. Совместите отверстия в угловых скобах [A] с монтажной

резьбой [12] и закрепите барашковыми винтами [7] (рис. 4).

3. Ослабьте барашковые гайки [C] и отрегулируйте

параллельную направляющую [29] на нужную ширину.

После этого затяните барашковые гайки [C] (рис. 5).

4. Ослабьте крепёжные винты [D] и отрегулируйте усиленную

параллельную направляющую [29] на нужный угол.

Сверяйтесь с угловой шкалой. После этого затяните

крепёжные винты [D] (рис. 6).

Измеритель глубины фальца

Установите измеритель глубины [23] и усиленную

параллельную направляющую [29] для выполнения фальцевой

резки.

1. Совместите паз на измерителе глубины фальца [23] с

монтажной резьбой [13] и закрепите барашковым винтом [7]

(рис. 7).

2. Ослабьте барашковый винт [7] и отрегулируйте измеритель

глубины фальца [23] на нужную глубину.

3. Затяните барашковый винт [7].
