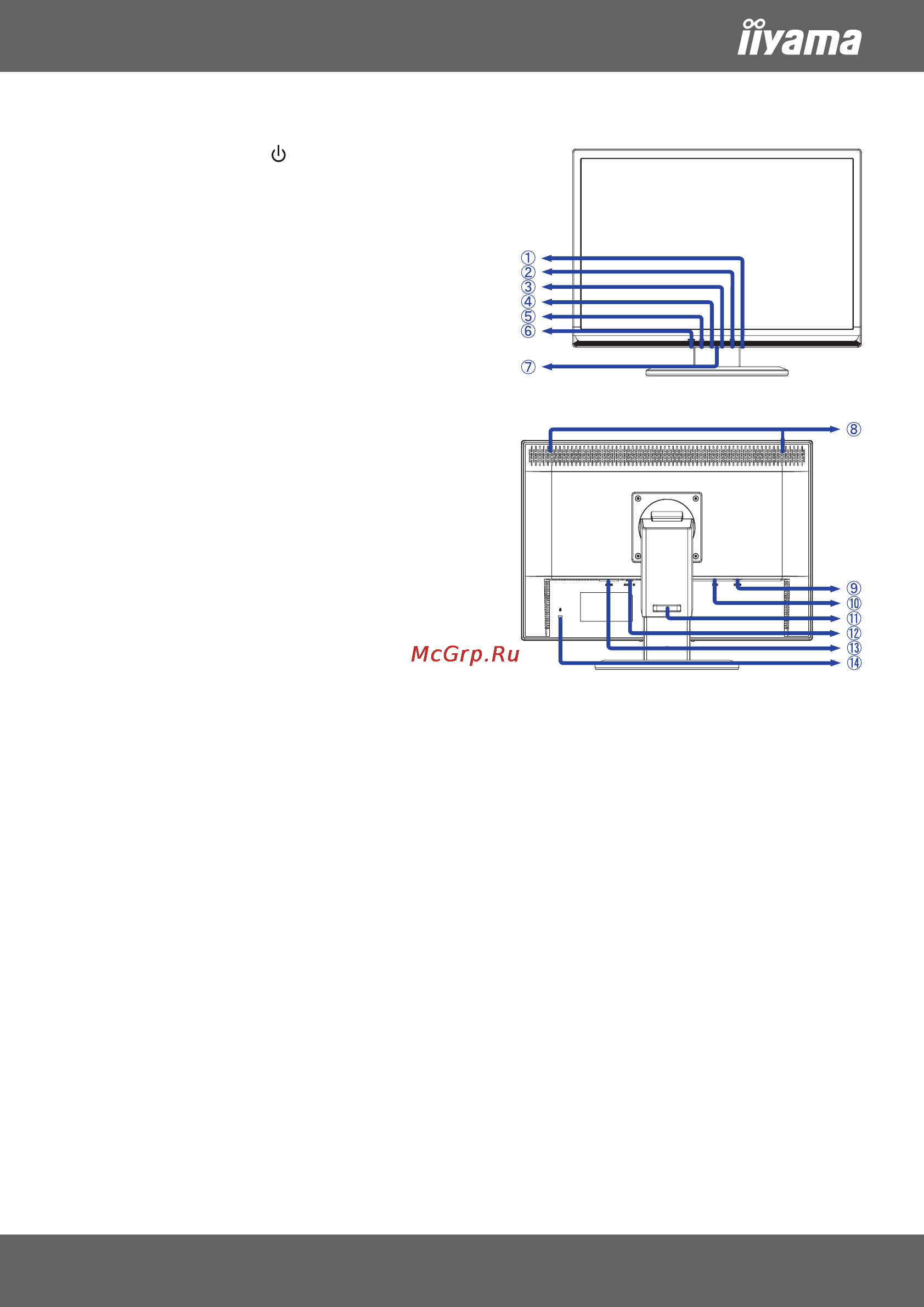

| Органы управления и разъемы

1 ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ ( )

2 КНОПКА МЕНЮ (MENU)

3 КНОПКА + / ГРОМКОСТЬ ( + )

4 КНОПКА – / ECO ( – )

5 КНОПКА АВТО (AUTO)

6 ВЫБОР/ВХОД СИГНАЛА (SOURCE)

7 ИНДИКАТОР СОСТОЯНИЯ

ГОЛУБОЙ: ОБЫЧНАЯ РАБОТА

ОРАНЖЕВЫЙ: УПРАВЛЕНИЕ ПИТАНИЕМ

8 ДИНАМИКИ

9 15-ШТЫРЕВОЙ РАЗЪЕМ D-SUB (D-SUB)

bk 24-ШТЫРЬЕВОЙ РАЗЪЕМ DVI-D (DVI-D)

bl КРЕПЛЕНИЕ ДЛЯ КАБЕЛЕЙ

bm АУДИОВХОД (AUDIO IN)

bn РАЗЪЕМ ПЕРЕМЕННОГО ТОКА (AC IN)

bo ОТВЕРСТИЯ ЗАМКА БЕЗОПАСНОСТИ

Примечание:

Во избежание переноса монитора без вашего разрешения

можно прикрепить замок и шнур безопасности/Kensington™.

| Подключение монитора

1. Убедитесь в том, что и компьютер, и монитор выключены.

2. Подключите компьютер к монитору с помощью сигнального кабеля.

3. Если предполагается использовать аудио-функции, подключите монитор

к аудио-оборудованию с помощью аудио-кабеля.

4. Подсоедините сетевой шнур к разъему AC IN на мониторе.

5. Подсоедините сетевой шнур к сетевой розетке переменного тока.

Примечание:

Сигнальные кабели, используемые для подключения монитора к компьютеру, могут различаться в зависимости от типа

компьютера. Неправильное подключение может привести к серьезному повреждению и монитора, и компьютера.

Кабель, поставляемый с монитором, предназначен для стандартного 15-штыревого разъема D-Sub. Если требуется

специальный кабель, обратитесь к местному дилеру iiyama или в ближайший офис iiyama. Для подключения к

компьютерам Macintosh обратитесь к местному дилеру iiyama или в ближайший офис iiyama для получения подходящего

переходника. Убедитесь в том, что винты крепления разъемов надежно затянуты на обоих концах сигнального кабеля.

Важное замечание:

| Установка правильного разрешения

Чтобы установить правильное разрешение (1680×1050), выберите автоматическое меню для автоматической

настройки дисплея. Изображения, разрешение которых меньше 1680×1050 пикселей, отображаются с незначительно

пониженным качеством, поскольку они автоматически подстраиваются (интерполируются) по размеру всего монитора.

Поэтому рекомендуется использовать монитор в обычном режиме с разрешением 1680×1050 пикселей.

Передняя сторона

Задняя сторона
