■ ПОДМЕНЮ (ПОЛЬЗОВАТЕЛЬСКИЙ РЕЖИМ)
●
Уставки, заключенные в круглые скобки, могут быть заданы с БДУ (студийной
аппаратной) переключателями или VR в режиме БДУ (ДСА).
●
Для возврата к первоначальным значениям уставок см. стр. 56.

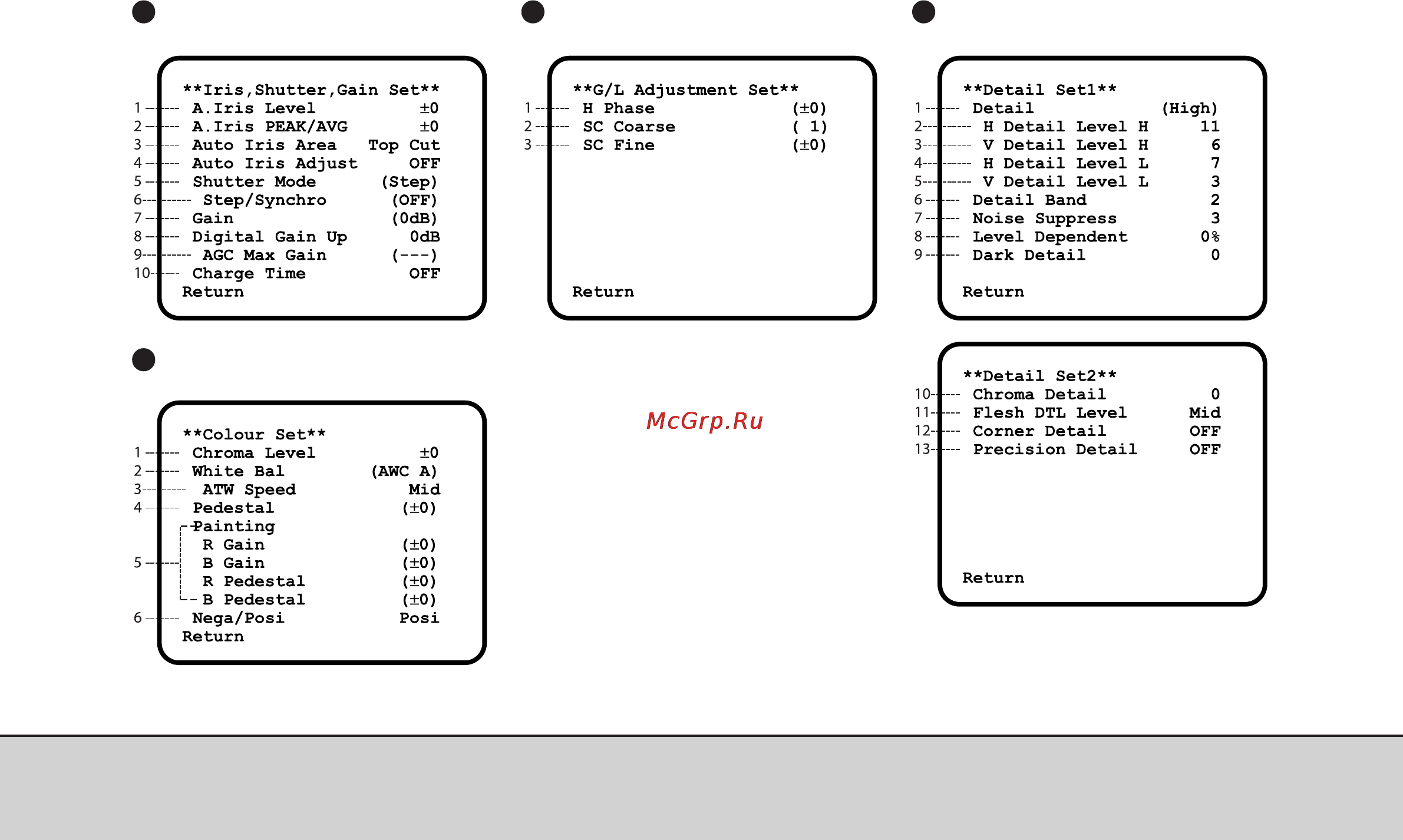

Экран настройки диафрагмы,
обтюратора, усиления
Экран настройки G/L Экран настройки детализации
Экран настройки цветности
6
7
8 9
