Таким образом, сварочные аппараты ТМ Ergomax являются самозащищенными,

что увеличивает ресурс работы, долговечность и надежность.

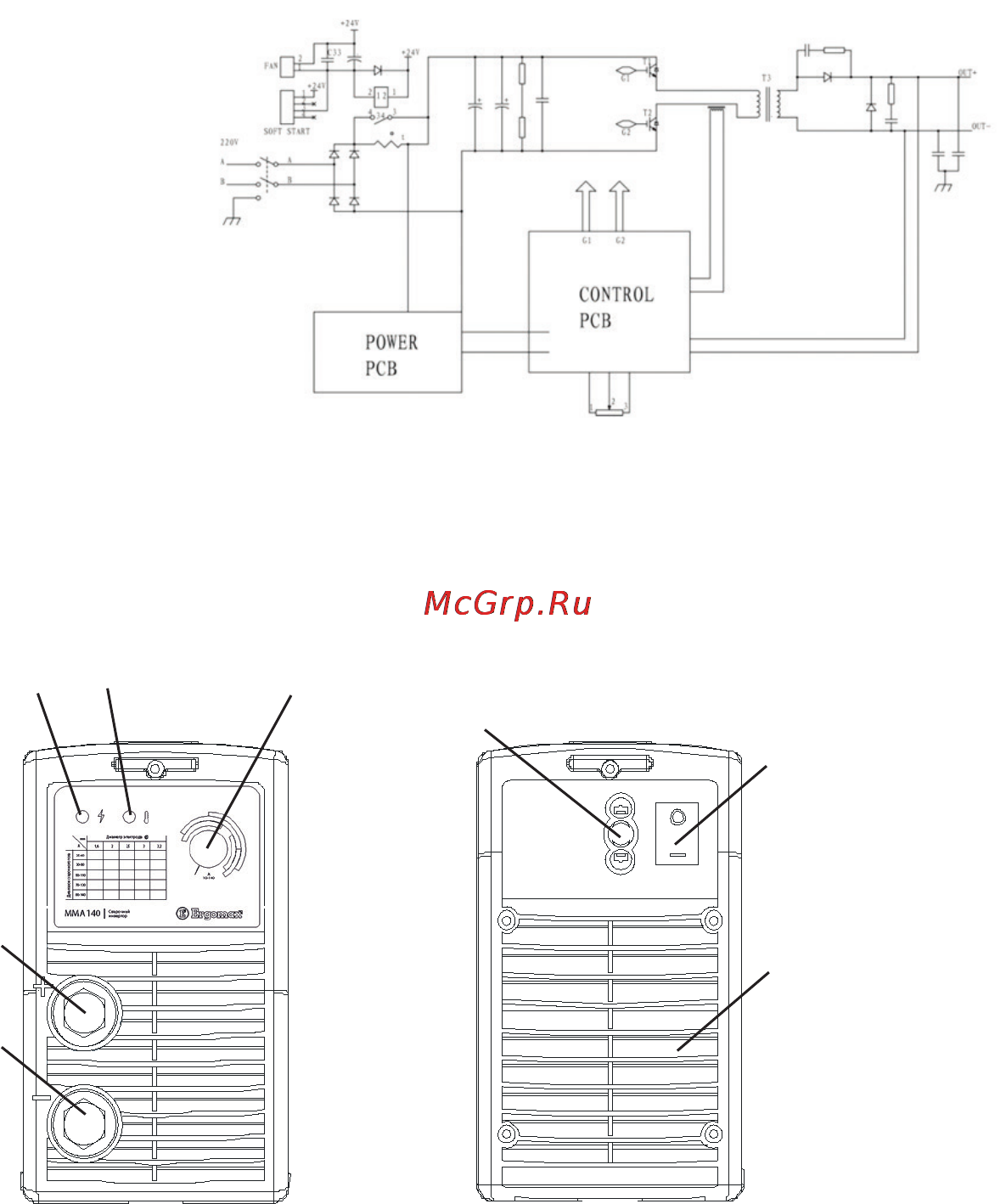

Электрическая схема аппаратов представлена на рис. 1.1.

Рис. 1.1

Внешний вид аппаратов и расположение элементов управления показано на

рис. 1.2.

Рис. 1.2

1. Панельная розетка «-»

2. Панельная розетка «+»

3. Рукоятка регулировки

тока

4. Индикатор питания

5. Индикатор

перегрузки по току

иперегрева

6. Выключатель

питания

7. Вентилятор

охлаждения

8. Кабель питания
