4. ПОДГОТОВКА ИНСТРУМЕНТА К РАБОТЕ

Снимите полиэтиленовую упаковку. Удалите все незакрепленные детали, поставляемые

с собранным модулем (т.е. руководство по эксплуатации, желоб, рукоятки т.д.).

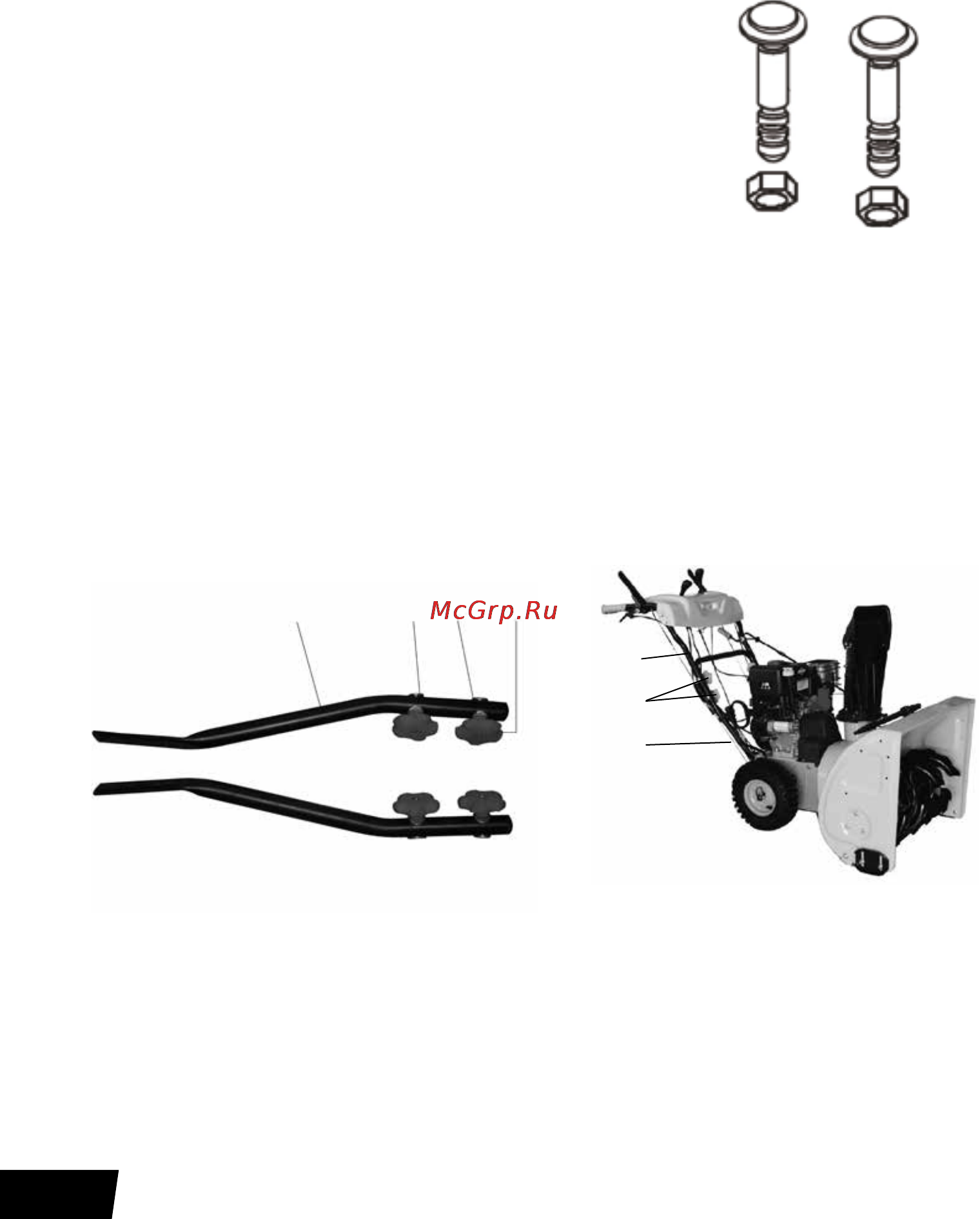

Шнеки закреплены на валу четырьмя срезными

болтами с контргайкой. Снегоуборщик разработан

таким образом, что если в шнек попали посторонние

твердые предметы, то срезные болты срезает. Для

их замены в комплекте находятся запасные срезные

болты (рис. 2). Храните их в надежном месте.

Рис. 2

4.1. СБОРКА СНЕГОУБОРЩИКА

Соедините верхнюю и нижнюю рукоятки (рис. 3).

Снимите четыре пластиковые ручки (4), шайбы (3) и болты (2) с каждой стороны

нижних рукояток (рис. 3.1). Совместите верхние рукоятки (5) с нижними (1).

Зафиксируйте болтами и гайками (рис. 3.2).

Рис. 3.1

Рис. 3.2

1. Нижние рукоятки

2. Болт

3. Шайба

4. Ручка крепления

5. Верхние рукоятки

1 2 3 4
