Ergomax GC-25E [8/23] Установка фрез для вспашки

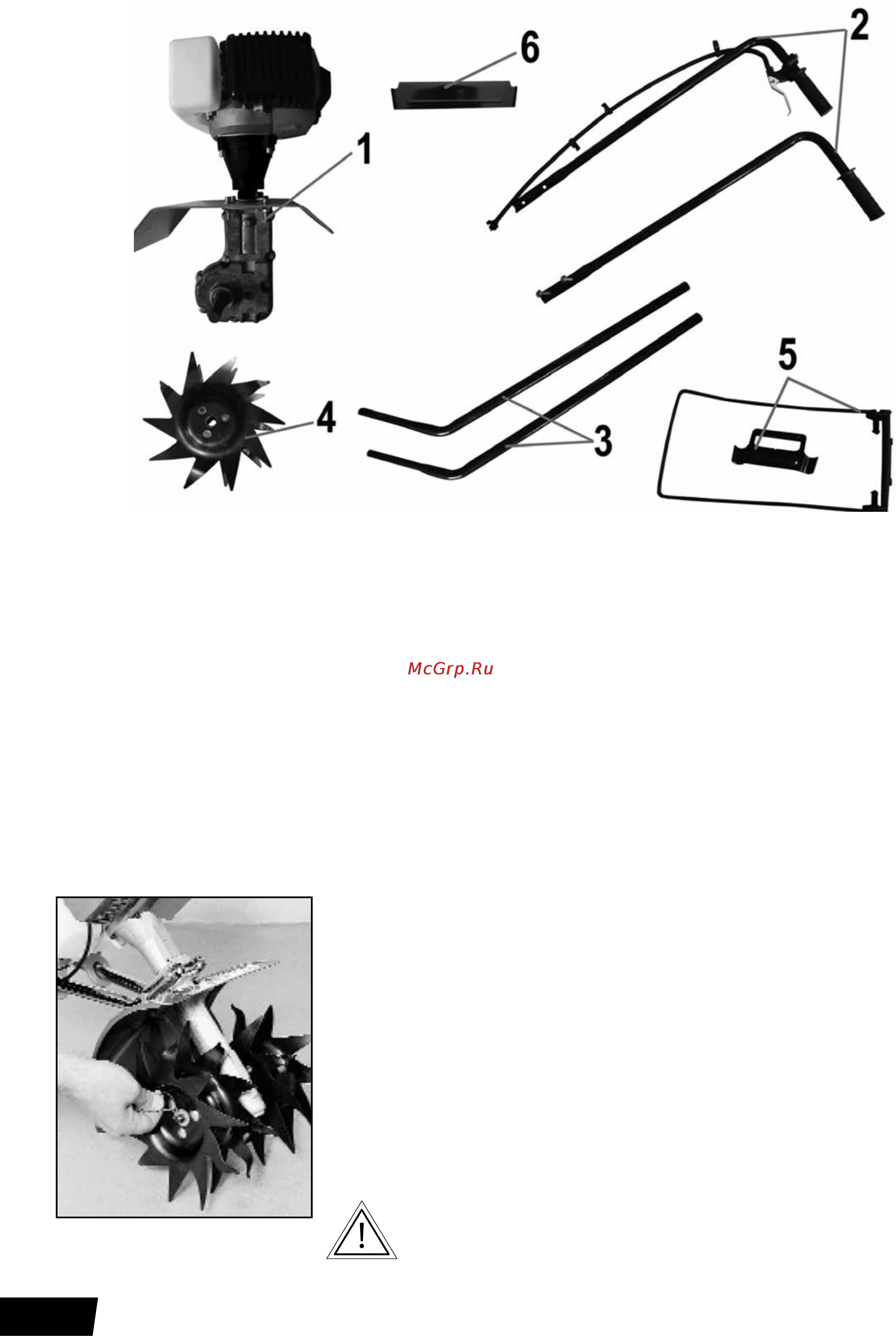

Рис. 4

1. Используя крепежные болты, установите на защитный экран двигателя (1) нижние части

рукоятки.

2. К нижней части рукоятки (3) установите подставку (5), прижав ее планкой с помощью

болтов.

3. Фрезы (4) поставляются установленными на редуктор двигателя (1).

4. Установите верхние рукоятки культиватора (2), соединив их с помощью крепежных болтов

с нижней частью рукоятки (3).

5. Закрепите планку (6) на верхних рукоятках (2).

6. Подключить трос газа, расположенный на верхней правой рукоятке (2), к рычагу дроссельной

заслонки.

2.1. УСТАНОВКА ФРЕЗ ДЛЯ ВСПАШКИ

Рис. 5

1. Снимите картонную подставку культиватора.

2. Наденьте фрезы на вал с обеих сторон. При этом D-образное

отверстие должно быть снаружи.

3. Убедитесь в том, что вы правильно установили фрезы для

вспахивания. Сравните фрезы с руками. Если ваша ладонь

обращена к земле, то пальцы немного загибаются вниз.

Расположите руку ладонью вниз над установленной фрезой.

Загибаются ли зубья фрез к земле так же, как ваши пальцы? Если

это так, то вы установили фрезы в положение вспахивания.

(Для установки фрез в позицию культивации см. страницу 15.)

4. Каждая фреза фиксируется на валу шпилькой.

ВНИМАНИЕ! До начала пользования культиватором

ознакомьтесь с Правилами безопасности и предупрежде-

ниями на страницах 3 и 5.
