Jetair CH PositanoE90IX [4/4] Ch positano

J71J71

CH TROPEA - CH MARATEA

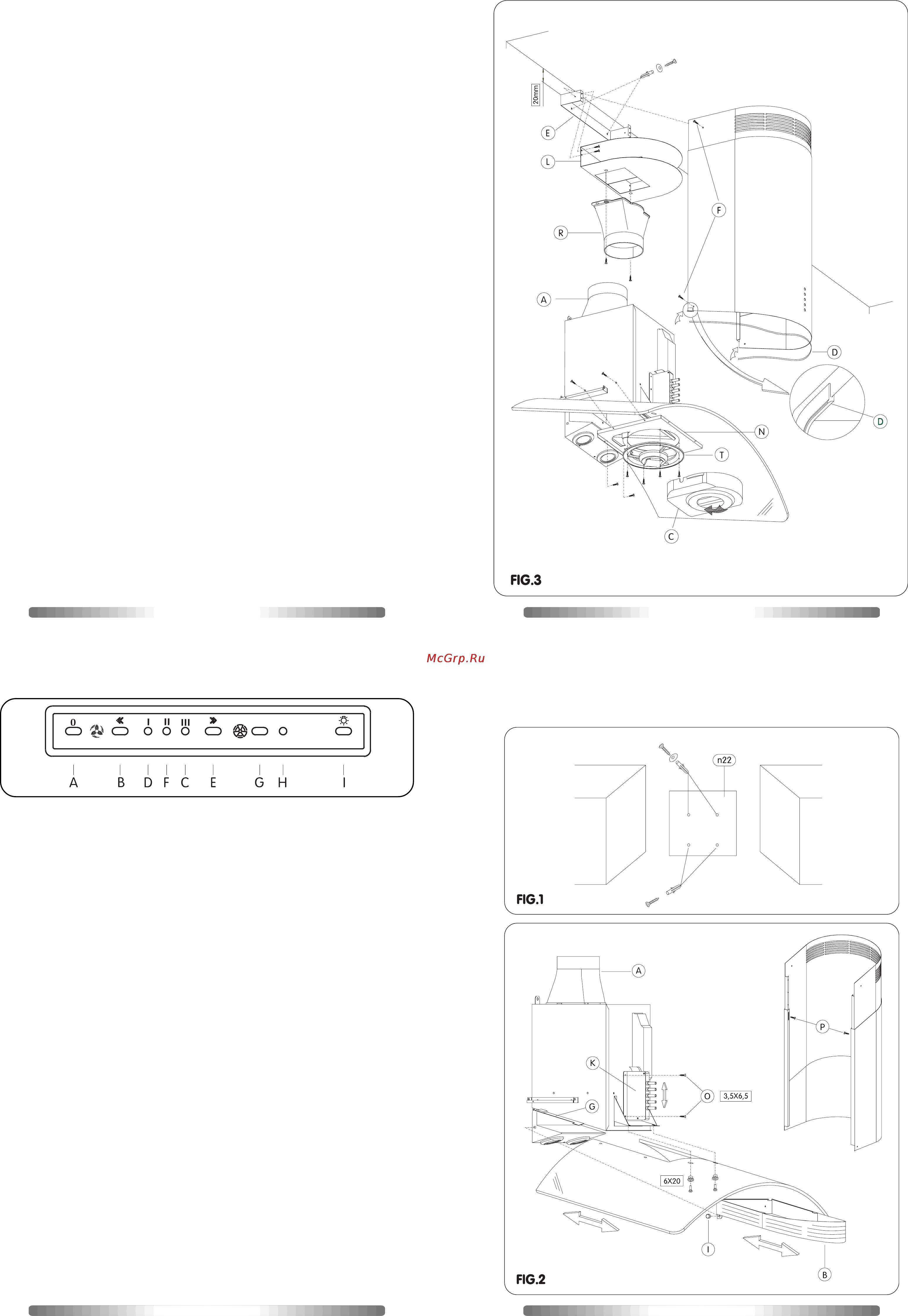

- Прикрепить фильтрующее соединение

(L) к скобе (Е) при помощи двух винтов

3,5х6,5 мм рис.5

- Прикрепить соединение (R) к соединению

для фильтра (L) с помощью двух

прилагаемых соответствующих винтов

- Подсоединить невозгораемую

растягивающуюся трубку диаметром

150 мм к соединению (R) при помощи

клеммы и затем к соединению (А)

рис.4fascetta, che andrа successivamente

collegato al raccordo (A) Fig.4.

УСТАНОВКА ТРУБЫ ДЛЯ

ВЕНТИЛЯЦИОННОЙ ВЕРСИИ

РАБОТЫ А ППАРАТ А

- Прикрепите скобу (Е) рис.5,

расположенную на линии

перпендикуляра выходного отверстия

колпака к самой верхней точке на стене,

ближайшей к потолку, используя два

винта 8 мм и прилагаемые к аппарату

стенные анкеры.

- Укрепите трубу таким образом, чтобы

она шла от верхней части колпака к

потолку и прикрепите ее в том месте с

помощью винтов (Р) рис.5

УСТАНОВКА ТРУБЫ ДЛЯ РЕЖИМА

РЕЦИРКУЛЯЦИИ (ФИЛЬТРАЦИИ)

Проделать все операции предыдущего

параграфа, но обратить внимание на то, чтобы

вставить внутрь трубы фильтрующее

соединение (L) при помощи соответствующих

винтов рис.5

КРЕПЛЕНИЕ СТЕКЛЯННОГО

НАВЕСА К КОЛПАКУ рис.1

Для этого необходимо поставить на место

стекло, используя четыре винта М6х20 мм,

не зажимая их до конца, чтобы не повредить

стекло.

УХ ОД ЗА АППАРАТОМ

Эффективность и исправность работы

аппарата во многом зависит от регулярности

и тщательности ухода за ним. Это особенно

касается состояния решетки (В) и фильтра с

активированным углем (С).

Решетка служит для задержания жировых

частиц. Вследствие этого она сама

загрязняется, а это в свою очередь зависит

от частоты и интенсивности использования

аппарата и вида приготавливаемой пищи. В

любом случае, ее следует очищать каждые

два месяца.

Модель данного аппарата снабжена

электрическим контрольным сигналом

загрязнения решетки и вводится в действие

поворотом в рабочее положение LED F,

чтобы в случае возникновения подобного

состояния сигнал замигал. Это происходит

примерно после 40 полных часов работы

аппарата. Решетка сделана из алюминия и

должна промываться вручную с

использованием неабразивных моющих

средств с дальнейшей полной просушкой

перед установкой и использованием.

Пренебрежение этими рекомендациями может

привести к возгоранию.

УГОЛЬНЫЙ ФИЛЬТР

Фильтр из активированного угля

применяется исключительно в режиме

очистки и вентиляции воздуха и служит для

поглощения паров, запахов и очистки воздуха.

Продолжительность работы фильтра зависит

от типа приготавливаемой пищи и

регулярности ухода за ним. В любом случае,

картридж с углем должен меняться по

крайней мере раз в четыре месяца.

Данная модель снабжена контрольным

электронным сигнальным устройством,

которое можно привести в рабочее положение

поворотом на LED C, и тогда при

перенасыщенности фильтра загрязнениями

замигает сигнал. Это происходит примерно

через 160 полных часов использования

фильтра.

Регулярно промывайте все загрязняющиеся

части колпака тряпочкой, смоченной

денатурированным спиртом или каким-либо

другим неабразивным моющим средством.

КОНТРОЛЬНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

ВЫТЯЖНЫМ КОЛПАКОМ

- ЖИРОВОЙ ФИЛЬТР РЕШЕТКИ

После прочистки жирового фильтра нажмите и

удерживайте в течение около 2 секунд кнопки (А

- Е). Когда вы услышите звуковой сигнал (бип),

контрольная лампочка перестанет мигать.

- УГОЛЬНЫЙ ФИЛЬТР

После замены картриджа с углем, нажмите и

удерживайте одновременно в течение 2 секунд

кнопки (А - В) до тех пор, пока вы услышите

сигнал (бип) и прекратится мигание контрольного

светового сигнала.

О перезагрязнении угольного фильтра может быть

дан сигнал и вне режима его использования. Дело

в том, что вытяжной колпак оснащен электронной

память., которая отсчитывает все рабочие часы

функционирования аппарата и, соответственно,

автоматически отражает световым сигналом как

40 часовую, так и 160 часовую работу аппарата.

Для того, чтобы данная функция работы аппарата

не нарушалась, очень важно чтобы сразу после

получения такого сигнала нажимали кнопку (А),

прекращая таким образом функционирование

аппарата, а только потом отключали его из сети

для дальнейших операций по уходу за ним.

КНОПКИ КОНТРОЛЯ И ФУНКЦИИ

A-ВЫКЛЮЧЕНИЕ МОТОРА

B-СНИЖЕНИЕ СКОРОСТИ

D-СВЕТОВОЙ УКАЗАТЕЛЬ 1 СКОРОСТИ

F-СВЕТОВОЙ УКАЗАТЕЛЬ 2 СКОРОСТИ И

ПЕРЕНАСЫЩЕННОСТИ ЖИРОВОГО

ФИЛЬТРА (когда он загорается)

C-СВЕТОВОЙ УКАЗАТЕЛЬ 3 СКОРОСТИ И

ПЕРЕНАСЫЩЕННОСТИ УГОЛЬНОГО

ФИЛЬТРА (когда он загорается)

E-включение мотора и увеличение скорости

G-МГНОВЕННОЕ УВЕЛИЧЕНИЕ СКОРОСТИ

Эта функция позволяет добиться максимальной

скорости вентиляции на период до 10

секунд, а затем моментального возврата работы

аппарата в первоначальном режиме

H-СВЕТОВОЙ УКАЗАТЕЛЬ МГНОВЕННОГО

УВЕЛИЧЕНИЯ СКОРОСТИ

I-ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ СВЕТА

- Контроль за работой мотора.

Когда нажата какая-либо из кнопок, все четыре

сигнализируют о том, что данные скорости тоже

функционируют нормально. Если же какая-либо из

кнопок не светится, это означает, что скорость,

соответствующая данной кнопке не работает.

Внимание! Выключайте вытяжку, прежде чем выполнить сброс подсчета фильтров. Для этого, нажмите сначала

клавишу “А”, затем соответствующую клавишу “В” или “E” в зависимости от мигающего светодиода, как

указано выше.

CH TROPEA - CH MARATEA

CH POSITANO

CH POSITANO 11
