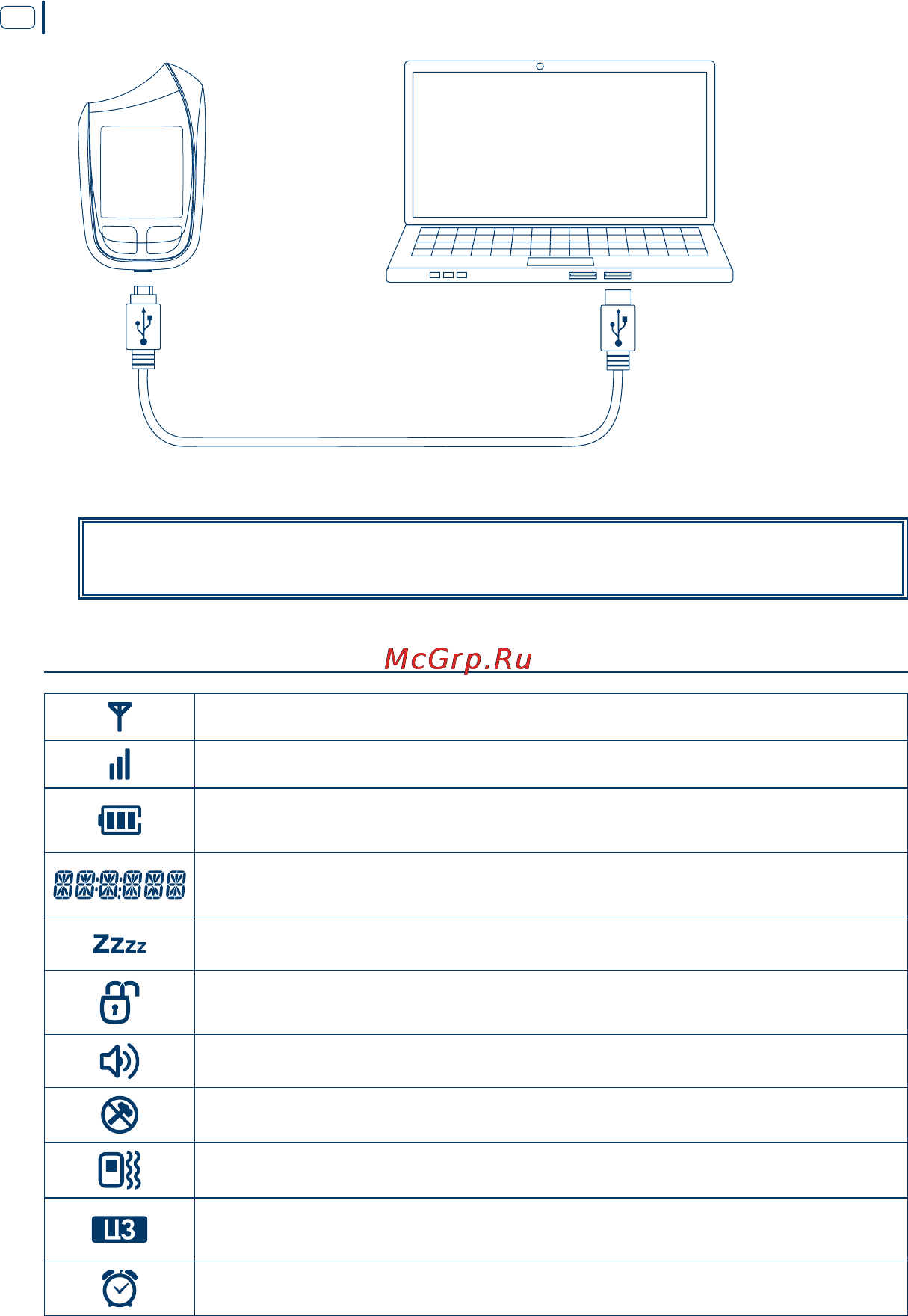

![Scher-Khan Magicar 13 [12/84] Зарядка брелока коммуникатора возможна в диапазоне температур от 0 с до 40 с](/views2/1145615/page12/bgc.png)
12
Руководство по эксплуатации
ВНиМаНиЕ!
Зарядка брелока-коммуникатора возможна в диапазоне температур от
0 °С до +40 °С.
СиМВОлЫ На ДиСПлЕЕ бРЕлОКа-КОММУНиКаТОРа
Индикатор работы передатчика брелока-коммуникатора
Индикатор уровня сигнала обратной связи
Индикатор разряда элемента питания
брелока-коммуникатора и режима Battery Save Mode
Индикатор времени, напряжения, температуры и дополнительной
текстовой информации
Индикатор режима VALET
Индикатор режима охраны. Индикатор состояния замков дверей в
режиме VALET
Индикатор включения сигналов сирены
Индикатор отключения датчика удара и дополнительного датчика
Индикатор включения вибрационного вызова
Индикатор включения автоматического управления центральным
замком
Индикатор включения будильника
