Назначение кнопок брелока коммуникатора в режиме настройки его функций кнопка 1 установка часов вкл функции кнопка 2 установка минут выкл функции кнопка 3 выбор предыдущей функции кнопка 4 выбор следующей функции 15

В режиме настройки функций брелока коммуникатора время между нажатиями кнопок брелока не должно превышать 30 сек иначе брелок автоматически перейдет в режим управления системой установка точного значения текущего времени является необходимым условием для правильной работы будильника и автоматического запуска двигателя по таймеру 16

Функционирование системы 18

После того как светодиод начал мигать система начнет контролировать состояние дверей капота багажника педали тормоза в случае использования учета задержки салонного света триггеры дверей будут взяты под охрану по истечении заданного времени программируемая функция 2 2 см стр 78 датчик наклона включится через 30 сек после постановки на охрану датчик удара и дополнительный датчик в режиме охраны с работающим двигателем выключены на время работы двигателя через 30 сек после прекращения работы двигателя система начнет контролировать датчик удара и дополнительный датчик 21

Примечание если при постановке в режим охраны вы услышали три дополнительных сигнала сирены аварийная сигнализация вспыхнула три раза а на 21

Поверните ключ в замке зажигания из положения on вкл в положение off выкл после этого двигатель будет продолжать работать установленное время если установлено значение 2 программируемой функции 2 26 см стр 81 двигатель будет продолжать работать время заданное программируемой функцией 1 7 см стр 67 если установлено значение 3 программируемой функции 2 26 см стр 81 время работы двигателя не ограничено 23

Примечание включение режима pit stop возможно только при задействованном стояночном тормозе закрытом капоте и ненажатой педали тормоза активация режима pit stop будет сопровождаться включением блокировки стартера 23

Если установлено значение 3 программируемой функции 2 26 неограниченное время работы см стр 81 то вместо обратного отсчета времени до окончания работы двигателя в режиме pit stop начнется прямой отсчет времени работы двигателя в часах и минутах 24

Постановка системы на охрану с работающим двигателем штатным брелоком автомобиля в режиме slave может быть недоступна и зависит от особенностей конкретного автомобиля 24

Теперь вы можете поставить систему на охрану в режиме pit stop для этого кратковременно нажмите на кнопку 1 брелока система перейдет в режим охраны замки дверей запрутся блокировка стартера будет включена до тех пор пока система не будет снята с режима охраны и не завершится режим pit stop блокировка зажигания не будет активирована вплоть до окончания работы двигателя или до начала тревоги 24

Если брелок коммуникатор получил сигнал тревоги или сигнал вызова владельца но сообщение было пропущено тревога не была остановлена нажатием кнопок 1 или 2 брелока то брелок после передачи сигнала переходит в режим напоминания короткими звуковыми сигналами и индикацией зоны которая вызвала режим тревоги для прекращения режима напоминания и проверки состояния автомобиля кратковременно нажмите кнопку f брелока 28

Наличие сигналов сирены определяется значением программируемой функции 1 3 см стр 67 и настройкой оперативных функций системы а наличие сигналов аварийной сигнализации определяется значением программируемой функции 2 1 см стр 78 28

Примечание для реализации функции датчика движения необходимо подключение процессорного блока к шине данных can автомобиля о возможности использования этой функции необходимо уточнить у специалиста по установке системы настроить чувствительность включить или выключить датчик наклона и датчик удара можно в режиме настройки оперативных функций системы см стр 35 28

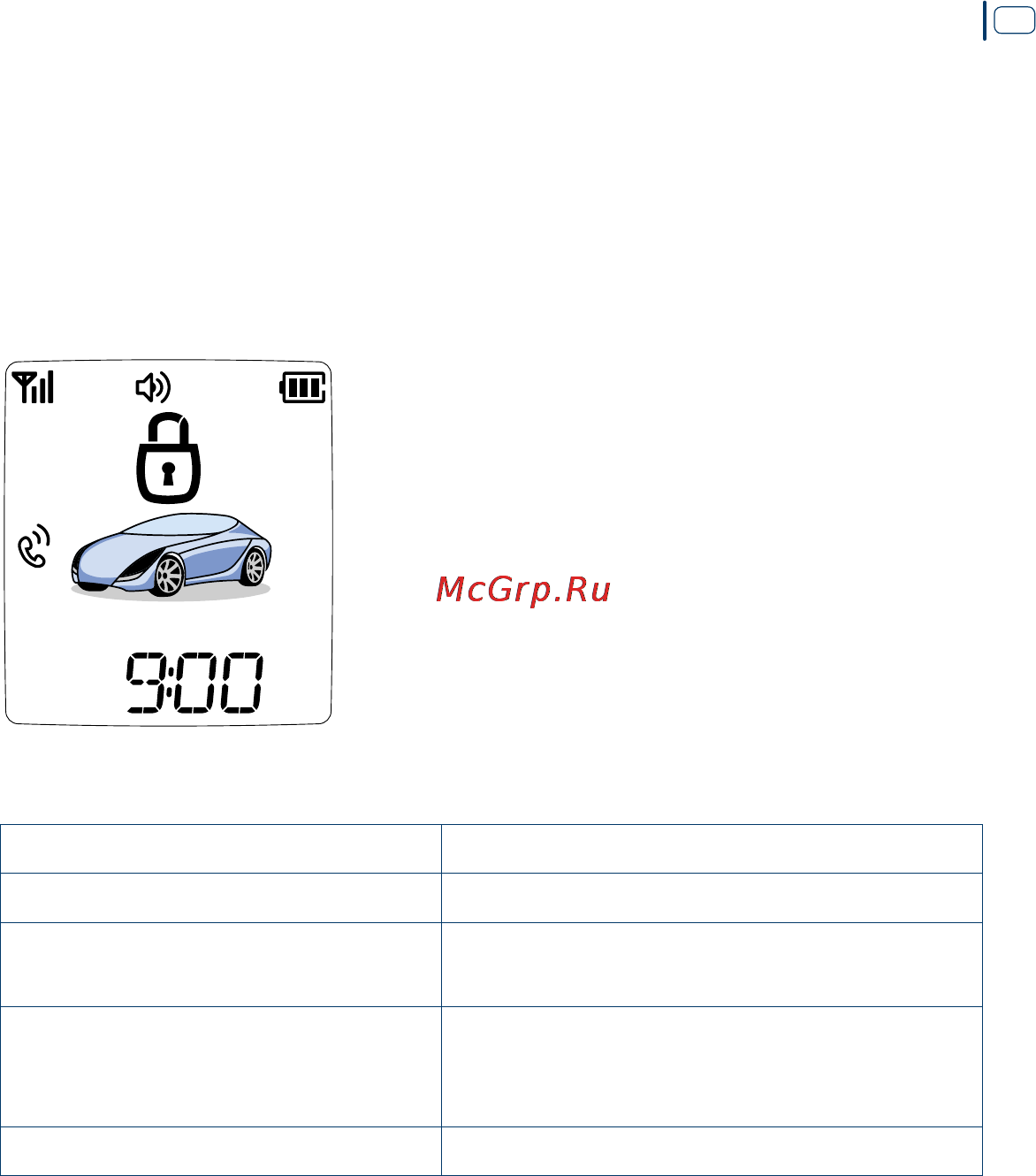

Если вам необходимо проверить состояние системы воспользуйтесь коротким нажатием кнопки f брелока коммуникатора информация о состоянии системы будет показана на дисплее брелока коммуникатора и подтверждена сигналами сирены и аварийной сигнализации 33

Наличие сигналов сирены определяется значением программируемой функции 1 3 см стр 67 и настройкой оперативных функций системы 33

При проверке состояния системы индикация текущего времени сменяется значением температуры в салоне автомобиля 33

Примечание если после команды открыть багажник со снятием системы с охраны багажник не был открыт через 30 сек произойдет автоматический возврат в охрану в зависимости от состояния функции 1 5 см стр 67 33

6 см стр 79 программируемая функция 2 6 определяет моментальный если выбрана блокировка стартера или прогрессивный если выбрана блокировка зажигания алгоритм работы реле блокировки 35

Назначение кнопок брелока коммуникатора в режиме настройки оперативных функций системы 35

Наличие сигналов сирены определяется значением программируемой функции 1 3 см стр 67 и настройкой оперативных функций системы а наличие сигналов аварийной сигнализации определяется значением программируемой функции 2 1 см стр 78 35

Режим jackstop может использоваться только в экстренных ситуациях так как он предусматривает остановку двигателя во время движения то в некоторых случаях это может быть опасно 35

Для настройки требуемой функции системы выполните шаги в соответствии с приведенной таблицей 36

Кнопка 1 установка часов выбор значения вкл функции кнопка 2 установка минут выбор значения выкл функции кнопка 3 выбор предыдущей функции кнопка 4 выбор следующей функции 36

Для включения режима турбо по окончании поездки выполните следующие действия 1 не выключая двигатель поставьте рычаг коробки передач в нейтральное положение или в положение р паркинг 2 задействуйте стояночный тормоз отпустите педаль тормоза 3 осуществите перехват зажигания в соответствии со значением программируемой функции 1 12 поверните ключ в замке зажигания из положения on вкл в положение off выкл двигатель будет продолжать работать после этого установленное время световая сигнализация начнет мигать с частотой 1 раз в 5 секунд зависит от программируемой функции 1 16 см стр 68 45

Если установлено значение 4 программируемой функции 1 12 перехват зажигания в момент включения режима турбо будет происходить автоматически при открытии двери при условии что включен стояночный тормоз закрыт капот педаль тормоза не нажата 45

Для выключения сигнала на выходе дополнительного канала 1 кратковременно нажмите кнопки f 3 брелока 48

Если в вашем автомобиле установлены электромеханический замок капота модуль стеклоподъемников предпусковой подогреватель или другое сервисное оборудование вы можете управлять работой этих устройств с помощью брелока если выполнены соответствующие подключения и настройки при установке системы для этого кратковременно нажмите кнопки f 3 брелока на выходе дополнительного канала 1 процессорного блока появится сигнал установленной длительности программируемая функция 2 8 см стр 79 48

Примечание режим турбо немедленно завершится при переходе в режим тревоги выключении стояночного тормоза открытии капота или нажатии педали тормоза 48

Для выключения сигнала на выходе дополнительного канала 2 кратковременно нажмите кнопки f 4 брелока 49

Если в вашем автомобиле установлен электромеханический замок капота или другое сервисное оборудование вы можете управлять работой этих устройств с помощью брелока если выполнены соответствующие подключения и настройки при установке системы для этого кратковременно нажмите кнопки f 4 брелока на выходе дополнительного канала 2 процессорного блока появится сигнал установленной длительности программируемая функция 2 9 см стр 79 49

Наличие сигналов сирены определяется значением программируемой функции 1 3 см стр 67 и настройкой оперативных функций системы 49

Примечание автоматический запуск двигателя возможен только при выключенном зажигании задействованном стояночном тормозе закрытом капоте дверях багажнике ненажатой педали тормоза для автомобилей с механической коробкой передач необходимо предварительно выполнить процедуру резервирования запуска см стр 54 подробнее о причинах препятствующих автоматическому запуску двигателя см на стр 56 если запуск не произошел с первого раза то система повторит попытку система производит не более трех попыток запуска после получения команды с брелока запуск двигателя будет сопровождаться включением блокировки стартера блокировка зажигания автоматически отключается на все время работы двигателя в автоматическом режиме 52

Программирование брелоков 64

Программирование функций с помощью брелока 65

Данная программируемая функция имеет три значения 69

При дистанционном отпирании замка багажника система снимается с охраны и отпирает центральный замок если багажник не открывался система через 30 сек вернется в режим охраны в зависимости от состояния программируемой функции 1 5 заводское значение 2 при дистанционном отпирании замка багажника система снимается с охраны но не отпирает центральный замок если багажник не 69

Эта функция позволяет выбрать пользователю снимать систему при отпирании багажника с охраны и отпирать электроприводы замков дверей или нет для управления замком багажника по аналоговым цепям можно использовать дополнительный канал 6 программируемая функция 2 21 при этом должна находиться в заводском значении работа дополнительного канала 6 зависит также от значения программируемой функции 3 7 69

Данная программируемая функция имеет четыре значения 1 78

Заводское значение 2 в течение 60 сек если двери открыты и зажигание включено 3 в течение 60 сек если двери открыты и двигатель работает 4 без ограничения времени если двери открыты и зажигание включено 78

Не используетс 78

При использовании встроенного в scher khan magicar 13 can модуля алгоритмы работы охранной системы могут отличаться от описанных в настоящем руководстве в зависимости от наличия индивидуальных параметров и настроек штатных устройств can автомобиля 78

Эта функция позволяет избежать аварийной ситуации при посадке и высадке пассажиров а также в том случае если неплотно закрыта какая либо дверь автомобиля во время движения когда функция включена при включенном зажигании или при работающем двигателе в случае открытия двери система мигает аварийной сигнализацией работа аварийной сигнализации прекратится немедленно как только будет закрыта дверь или выключено зажигание завершится работа двигателя 78

В режиме охраны 80

Подробное описание программируемых функций меню 2 находится в руководстве по установке 82

Установка значений программируемых функций меню 2 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с параметрами конкретного автомобиля и выбранной схемой подключения неправильная установка значений программируемых функции в том числе установка программируемых функций меню 2 на заводские значения может привести к нарушениям в работе системы снижению ресурса или к порче штатного оборудования автомобиля 82

Подробное описание программируемых функций меню 3 находится в руководстве по установке 84

Установка значений программируемых функций меню 3 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с параметрами конкретного автомобиля выбранной схемой подключения и программой can неправильная установка значений программируемых функций в том числе установка программируемых функций меню 3 на заводские значения может привести к нарушениям в работе системы снижению ресурса или к порче штатного оборудования автомобиля 84
