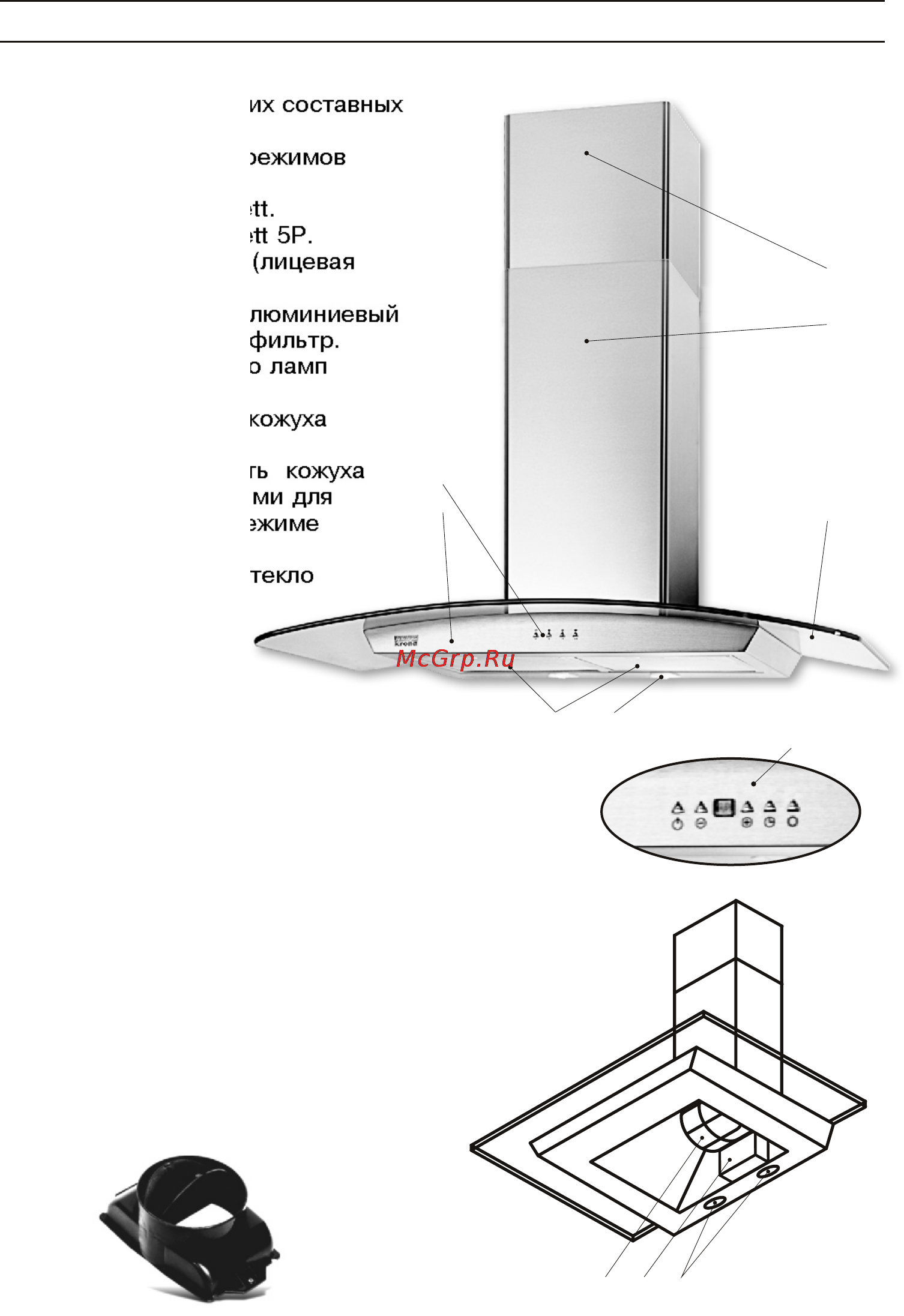

Наружная часть вытяжки
состоит из следующих составных
частей (см. Рис.1):
1.Переключатель режимов
работы вытяжки:
1.1. Модель Scarlett.
1.2. Модель Scarlett 5P.
2.Корпус вытяжки (лицевая
панель).
3.Многоразовый алюминиевый
жироулавливающий фильтр.
4.Защитное Стекло ламп
подсветки.
5.Наружная часть кожуха
вытяжки
6.Внутренняя часть кожуха
вытяжки с отверстиями для
выхода воздуха (в режиме
рециркуляции).
7. Декоративное стекло
Внутри вытяжки (после снятия
многоразового алюминиевого
жироулавливающего фильтра)
(см. Рис.2) находятся:
1.Короб мотора (с мотором и
крыльчаткой в сборе).
2.Монтажная коробка.
3.Лампы освещения.
В поставляемые части входят:
1.Комплект крепежа вытяжки к
стене (Рис 9).
2.Планка для крепления
внутренней части кожуха вытяжки
к стене (Рис 9).
3.Переходной фланец с анти-
возвратным клапаном (если он не
установлен) (Рис. 4).
ОПИСАНИЕ ВЫТЯЖКИ
1.1
2
6
5
7
Рис.1
3 4
Рис.2
1 2 3
4
1.2
Рис. 4
