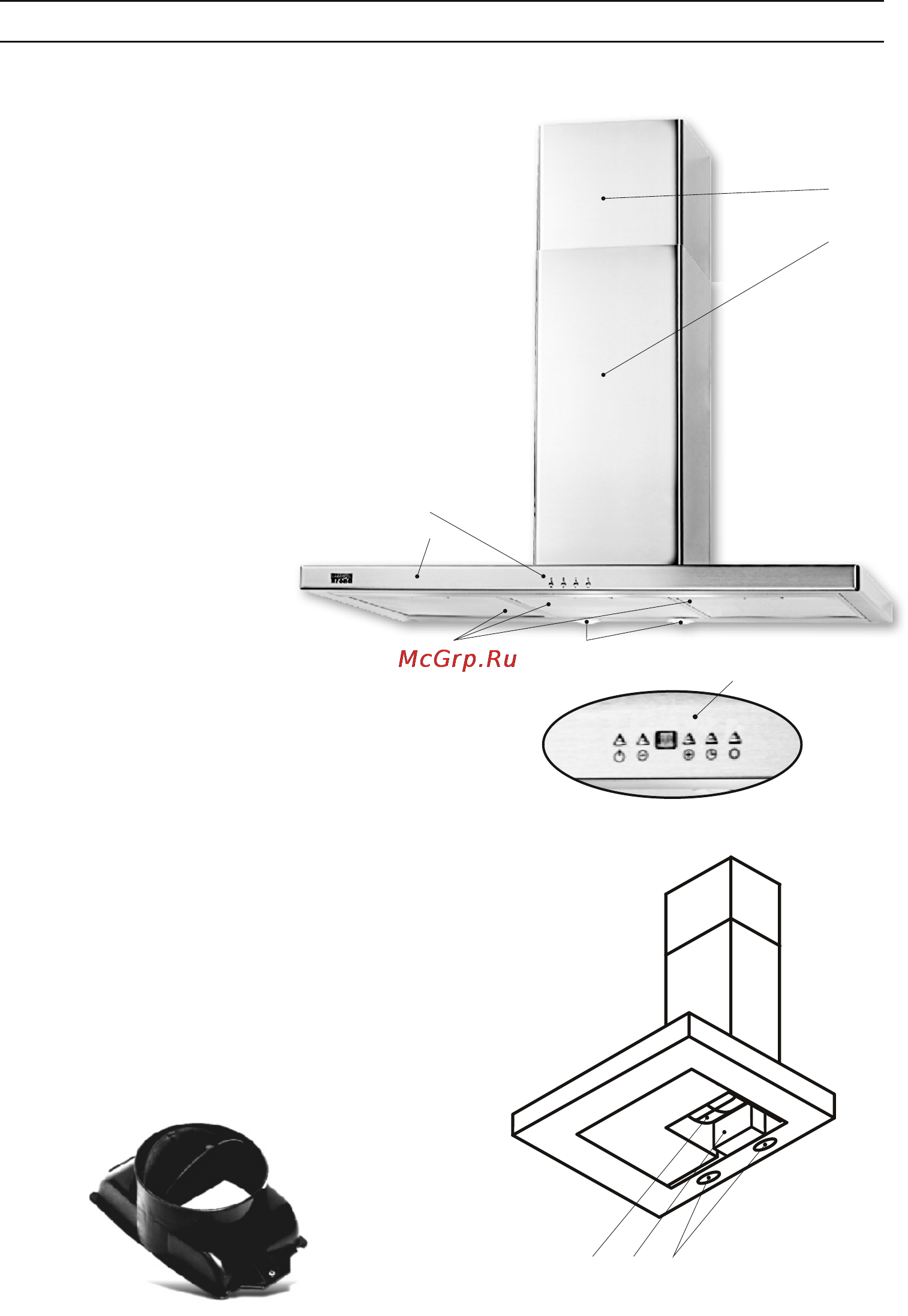

ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки

состоит из следующих составных

частей (см. Рис.1):

1.Переключатель режимов

работы вытяжки:

1.1. Модель Mara.

1.2. Модель Mara 5P.

2.Корпус вытяжки (лицевая

панель).

3.Многоразовый алюминиевый

жироулавливающий фильтр.

4.Защитное стекло ламп

подсветки.

5.Наружная часть кожуха

вытяжки.

6.Внутренняя часть кожуха

вытяжки.

Внутри вытяжки (после снятия

многоразового алюминиевого

жироулавливающего фильтра)

(см. Рис.2) находятся:

1.Короб мотора (с мотором и

крыльчаткой в сборе).

2.Монтажная коробка.

3.Лампы освещения.

В поставляемые части входят:

1.Комплект крепежа вытяжки к

стене (Рис 9).

2.Планка для крепления

внутренней части кожуха вытяжки

к стене (Рис 9).

3.Переходной фланец с анти-

возвратным клапаном (если он не

установлен) (Рис. 4).

1.1

Рис.1

Рис.2

1 2 3

Рис. 4

1.2
