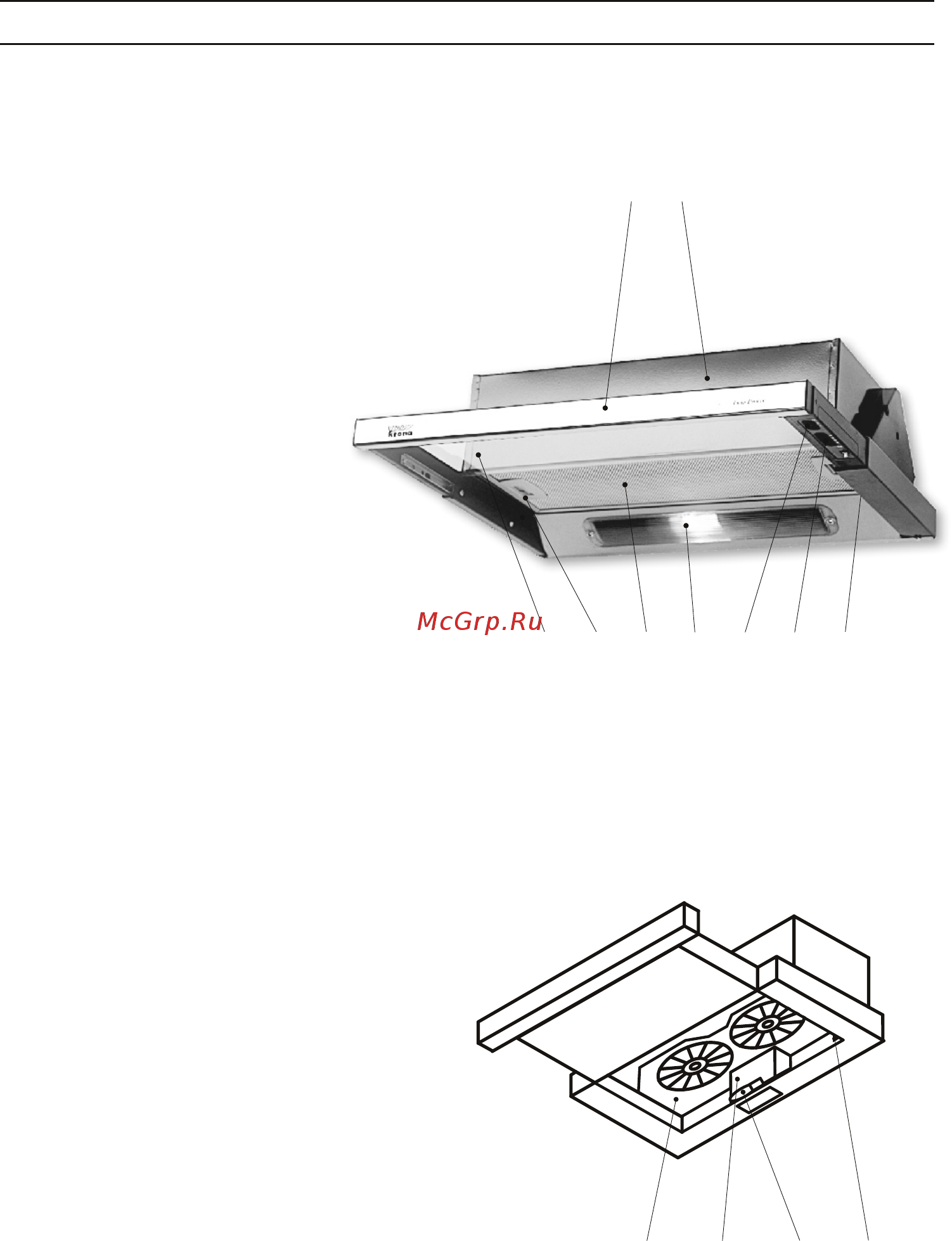

Наружная часть вытяжки
состоит из следующих составных
частей (см. Рис.1):
1. Регулятор-переключатель
режима работы мотора:
а) 1-я скорость (малошумная
работа)
б) 2-я скорость (интенсивное
приготовление)
в) 3-я скорость (максимальная
мощность)
2. Выключатель лампы.
3. Передняя лицевая
выдвижная панель.
4. Корпус.
5. Многоразовый
алюминиевый жироулавливающий
фильтр.
6. Защелка жироулавливаю-
щего фильтра.
7. Стекло лампы подсветки.
8. Дополнительный
микровыключатель вытяжки.
9. Cтеклянная полка-панель.
Внутри вытяжки (после снятия
многоразового алюминиевого
жироулавливающего фильтра,
установленного на корпусе
вытяжки) находятся (см. Рис.2):
1. Короб моторов (с моторами
и крыльчатками в сборе).
2. Монтажная коробка.
3. Лампы освещения.
4. Дополнительный
микровыключатель вытяжки
(срабатывает при выдвижении
лицевой панели 3 для
дополнительного удобства
эксплуатации вытяжки).
ОПИСАНИЕ ВЫТЯЖКИ
Рис.1
9 6 5 7 2 1 8
Рис.2
1 2 3 4
4
3 4
