ÎÏÈÑÀÍÈÅ ÂÛÒßÆÊÈ
2 1
6
5
7

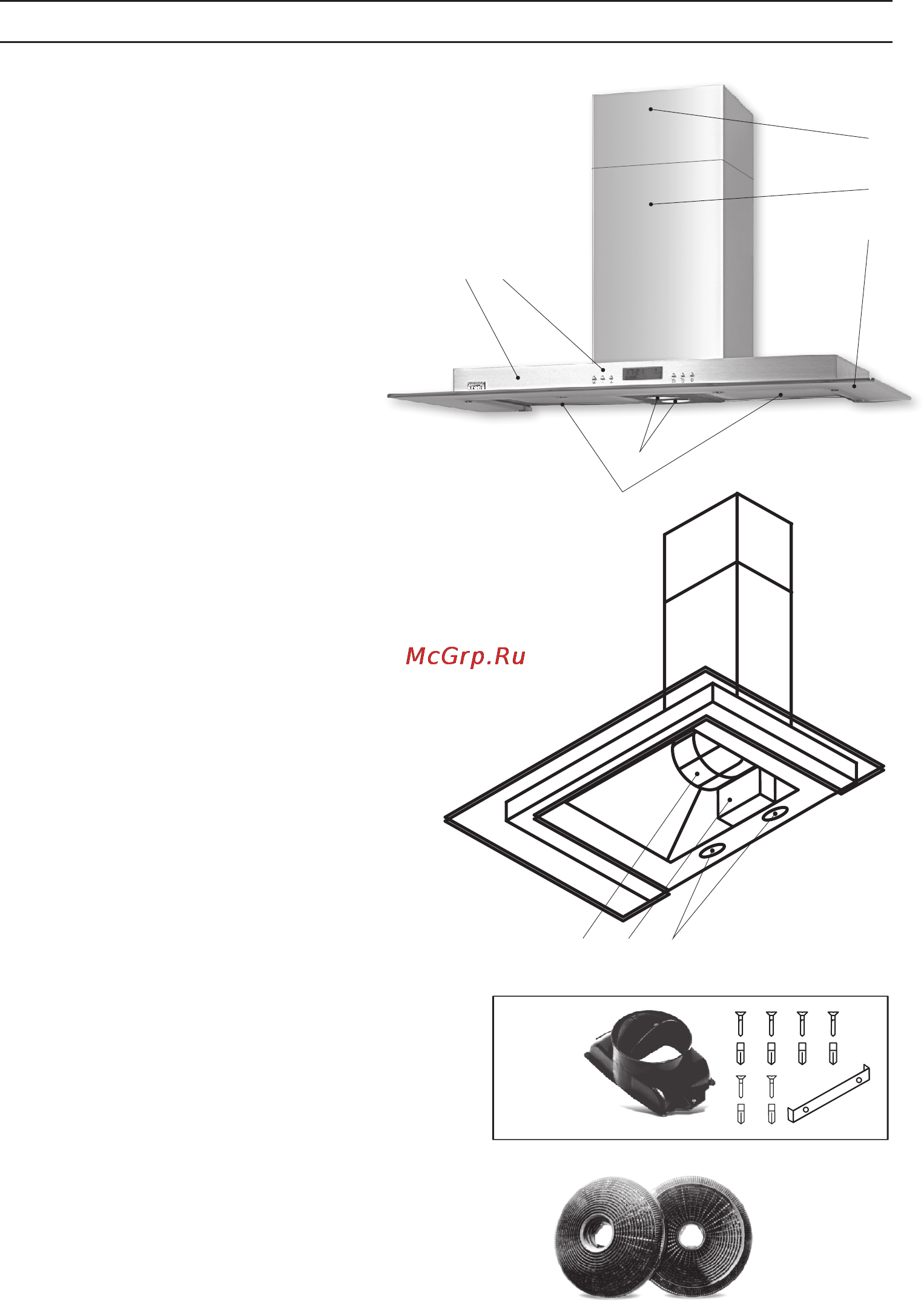

Ðèñ.1
3
Ðèñ.2
1 2 3
4
Ðèñ. 3
4
Ðèñ. 4

Содержание

Похожие устройства

ОПИСАНИЕ ВЫТЯЖКИ Наружная часть вытяжки состоит из следующих составных частей см Рис 1 1 Переключатель режимов работы вытяжки 2 Корпус вытяжки лицевая панель 3 Многоразовый алюмини евый жироулавливающий фильтр 4 Лампы подсветки 5 Наружная часть кожуха вытяжки 6 Внутренняя часть кожуха вытяжки 7 Декоративное стекло Внутри вытяжки после снятия многоразового алюминиевого жиро улавливающего фильтра см Рис 2 находятся 1 Короб мотора с мотором и Рис 2 крыльчаткой в сборе 2 Монтажная коробка 3 Лампы подсветки В поставляемые части входят 1 Комплект крепежа вытяжки к стене Рис 3 2 Планка для крепления внутренней части кожуха вытяжки к стене Рис 3 3 Переходной фланец с антивозвратным клапаном если он не установлен Рис 3 Дополнительными принадлежностями для вытяжки являются см Рис 4 Угольный акриловый запахоулавливающий фильтр в комплект не входит Применяется для фильтрации воздуха в помещении в режиме рециркуляции Угольный фильтр можно приобрести у розничного продавца 4 Рис 1
