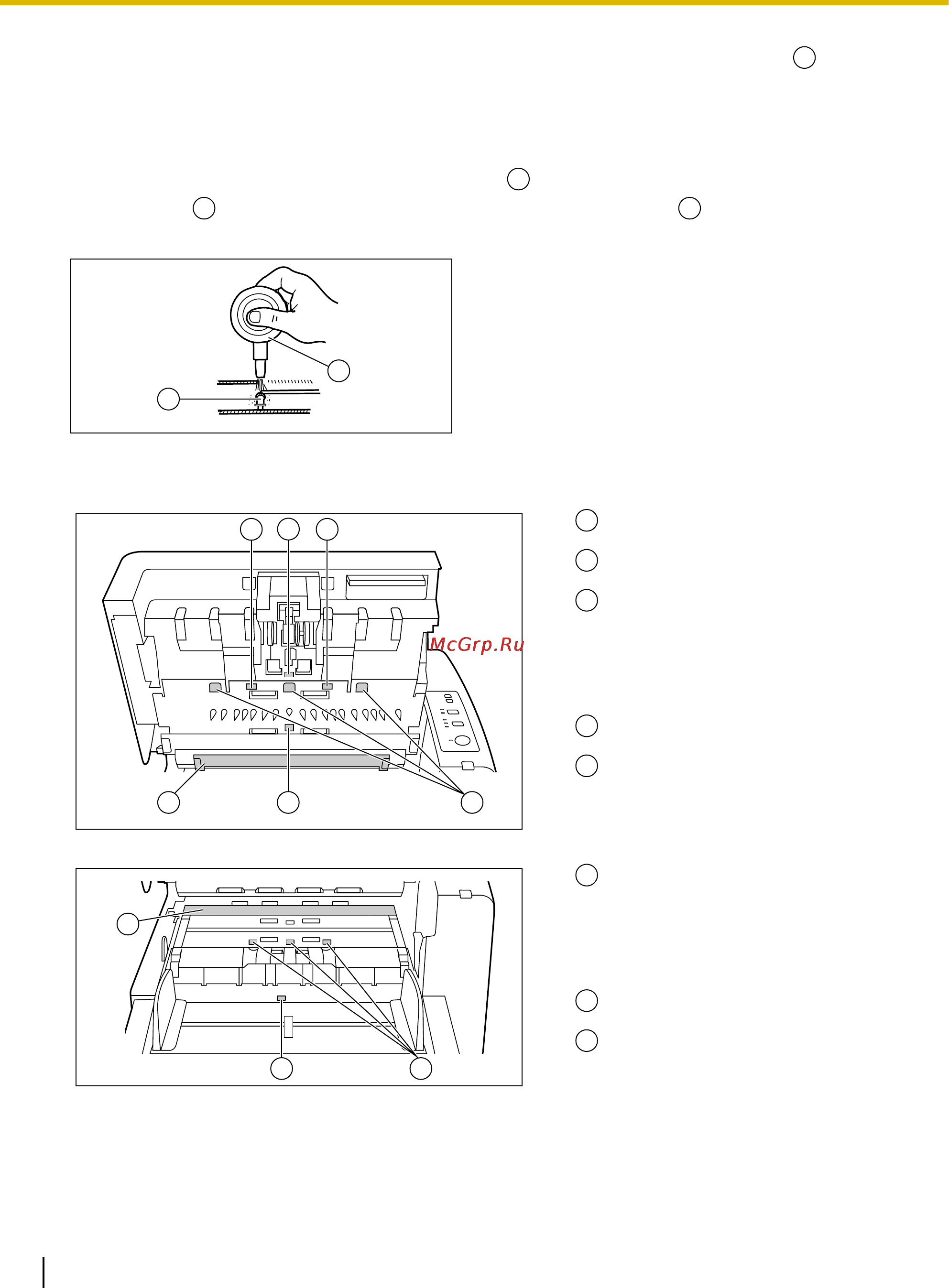

3. Прочистите сенсоры с помощью поставляемого со сканером устройства обдува (
1
), а затем
протрите крышки датчиков изображения бумагой для чистки валиков (стр. 53).
Чистка сенсоров и отражателей
Снимите щетку с обдувающего приспособления (
1
), поднесите его к отверстиям для сенсоров и
отражателей (
2
), а также к отступам транспортера, и сдуйте грязь (
2
), как показано на рисунке
ниже.
1
2
Расположение сенсоров
5
4 4
3
67
3
Сенсор ожидания
4
Датчик перекоса
5
Детекторы двойной подачи
(На моделях KV-S4065CL /
KV-S4065CW установлен только 1
детектор подачи сдвоенных листов
в центре.)
6
Сенсор старта
7
Крышка сенсора изображения (F)
9
10
8
8
Детекторы двойной подачи
(На моделях KV-S4065CL /
KV-S4065CW установлен только 1
детектор подачи сдвоенных листов
в центре.)
9
Детектор бумаги
10
Крышка сенсора изображения (B)
60 Руководство по эксплуатации
