П р о д о л ж е н и е т а б л и ц ы 1

Завесы c электрическим источником тепла

КЭВ-3П1152Е

КЭВ-4П1152Е

КЭВ-5П1152Е

Параметры питающей сети, В/Гц

220/50

Режимы мощности

, кВт

*/1,5/3

*/2/4

*/2,5/5

Расход воздуха, м

/ч

500

Подогрев воздуха

12/20

13/26

16/32

Скорость воздуха на выходе из сопла, м/с

4,2

Эффективная длина струи

, м

Габаритные размеры

(ДхШхВ), мм

800х195х205

Диапазон регулирования температуры воздуха, °C

+0…+40

Масса, кг

8,2

Потребляемая мощность двигателей, Вт

Максимальный ток при номинальном напряжении, А

14,5

19,3

24,0

Звуковое давление на расстоянии 5м, дБ (А)

Примечания

1 при номинальном напряжении заданные параметры могут отличаться на % от указанных.

* режим вентилятора

2 эффективная длина струи может служить оценкой допустимой высоты установки верхней завесы только для «мягких»

наружных условий (tн ≥ 0°C, ветер 1м/с) и сбалансированной приточно-вытяжной вентиляции. Любое ужесточение условий

уменьшает эффективную длину струи.

3 размеры с креплением без учёта гермовводов.

4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1 Завеса имеет прочный корпус, изготовленный из оцинкованной стали, покрытой высококачественным

полимерным покрытием. Внутри корпуса расположены: вентиляторный блок, трубчатые оребрённые

электронагреватели (ТЭНы), блок двигателя, блок управления. На рисунке 1 даны габаритные и крепежные размеры.

4.2 С помощью специального вентилятора воздух из помещения всасывается через верхнюю панель завесы,

подогревается электронагревателями и выбрасывается через сопло в виде направленной струи.

4.3 Электрические схемы завес приведены на Рисунках 2-5.

4.4 У п р а в л е н и е з а в е с ой п о в о р о т н ы м и р у ч к а м и (только для КЭВ-3;4;5П1152Е)

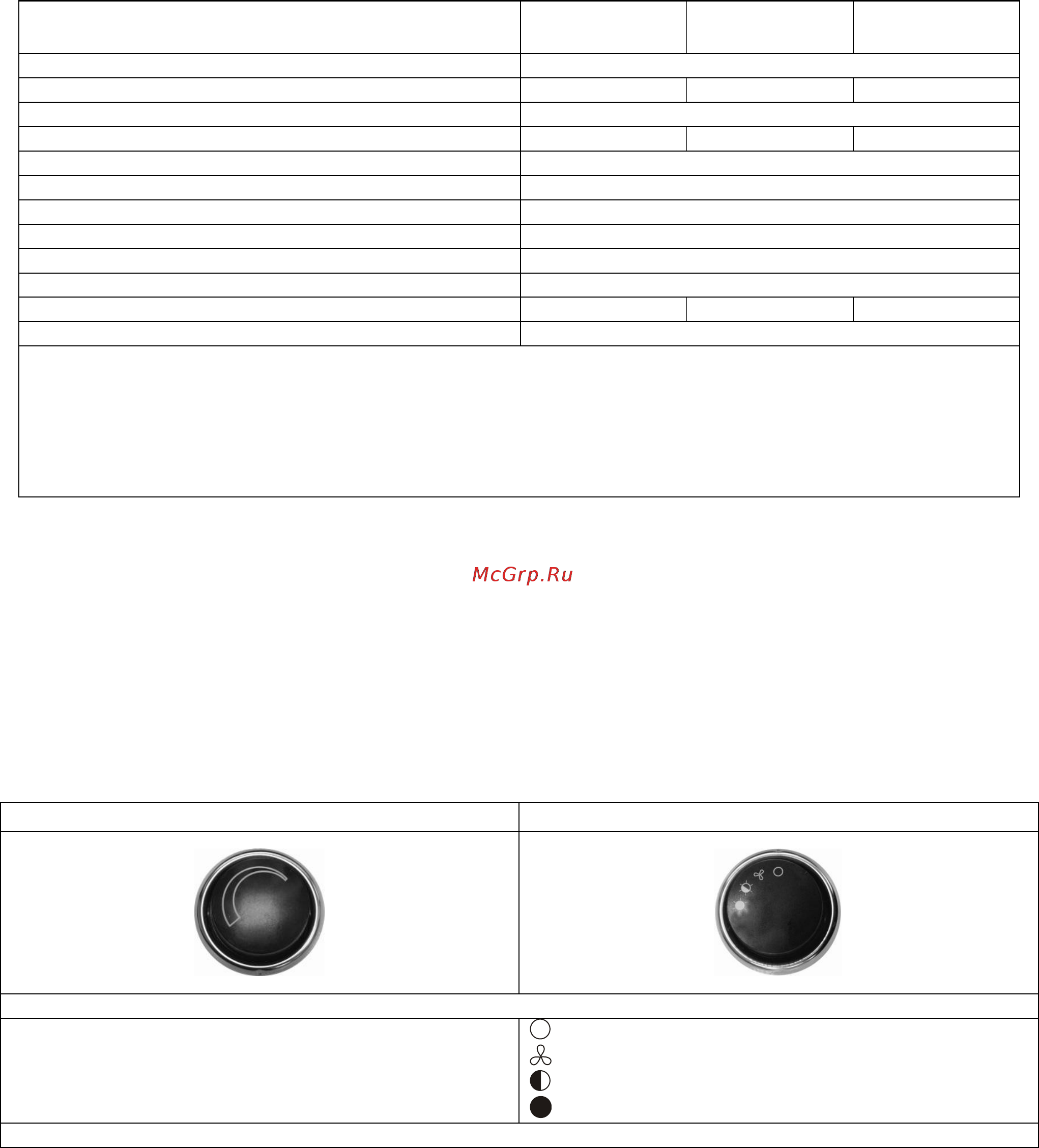

4.4.1 Управление завесой осуществляется двумя поворотными ручками: роторного переключателя и

терморегулятора (позволяет поддерживать необходимую температуру воздуха и регулировать тепловую мощность

завесы), установленными на лицевой панели корпуса.

Ручка терморегулятора

Ручка роторного переключателя

РЕЖИМЫ РАБОТЫ

Ручкой терморегулятора устанавливается необходимая

температура нагрева воздуха в помещении в диапазоне

от плюс 0 до плюс 40°С. Терморегулятор управляет

включенной мощностью.

- выключено;

- включение режима вентилятора;

- включение 50% тепловой мощности;

- включение 100% тепловой мощности.

ПРИМЕЧАНИЕ – НЕ ПРИКЛАДЫВАТЬ ЧРЕЗМЕРНЫХ УСИЛИЙ ПРИ ВРАЩЕНИИ ПЕРЕКЛЮЧАТЕЛЕЙ!

4.5 П у л ь т у п р а в л е н и я з а в е с а м и IR03(только для 6П1262Е и 8;10П1062Е)

4.5.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки

выносного пульта – IP20. Назначение клемм пульта управления (IR03) показано на рисунке 6.

4.5.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

выносном пульте расположены: пять кнопок, пять светодиодов, приемное устройство инфракрасного сигнала и ЖК-

дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также

отсек для элементов питания (элементы AA R6 3шт. входят в комплект).

-10
