4

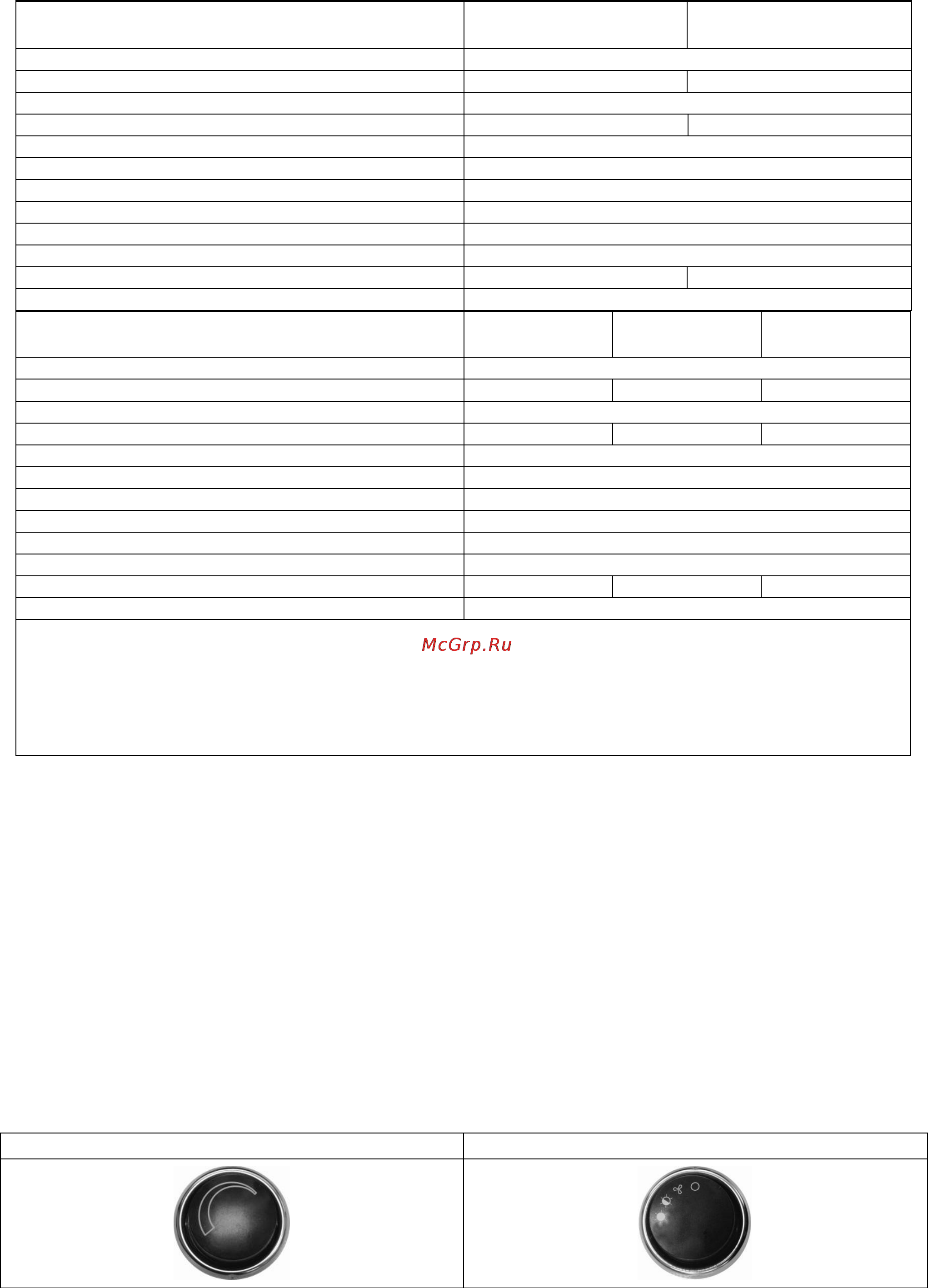

П р о д о л ж е н и е т а б л и ц ы 1
Завесы c электрическим источником тепла
КЭВ-4П1141Е
КЭВ-5П1141Е
Параметры питающей сети, В/Гц
220/50
Режимы мощности
1
, кВт
*/2,2/4
*/2,2/4/5
Расход воздуха, м
3
/ч
300
Подогрев воздуха
10/25
10/25/31
Скорость воздуха на выходе из сопла, м/с
2,5
Эффективная длина струи
2
, м
2
Габаритные размеры
3
(ДхШхВ), мм
800х195х205
Диапазон регулирования температуры воздуха, °C
+0…+40
Масса, кг
8,2
Потребляемая мощность двигателей, Вт
45
Максимальный ток при номинальном напряжении, А
21,1
24,0
Звуковое давление на расстоянии 5м, дБ (А)
45
Завесы c электрическим источником тепла
КЭВ-3П1151Е
КЭВ-4П1151Е
Параметры питающей сети, В/Гц
220/50
Режимы мощности
1
, кВт
*/1,5/3
*/2/4
Расход воздуха, м
3
/ч
500
Подогрев воздуха
12/20
13/26
Скорость воздуха на выходе из сопла, м/с
4,2
Эффективная длина струи
2
, м
2
Габаритные размеры
3
(ДхШхВ), мм
800х195х205
Диапазон регулирования температуры воздуха, °C
+0…+40
Масса, кг
8,2
Потребляемая мощность двигателей, Вт
45
Максимальный ток при номинальном напряжении, А
14,6
19,4
Звуковое давление на расстоянии 5м, дБ (А)
45
Примечания
1 при номинальном напряжении заданные параметры могут отличаться на %
−10
+5
от указанных.
* режим вентилятора
2 эффективная длина струи может служить оценкой допустимой высоты установки верхней завесы только для «мягких»
наружных условий (tн ≥ 0°C, ветер 1м/с) и сбалансированной приточно-вытяжной вентиляции. Любое ужесточение условий
уменьшает эффективную длину струи.
3 размеры с креплением без учёта гермовводов.
4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ
4.1 Завеса имеет прочный корпус, изготовленный из полированной нержавеющей стали с декоративными
гранями. Внутри корпуса расположены: вентиляторный блок, трубчатые оребрённые электронагреватели (ТЭНы), блок
двигателя, блок управления. В завесах КЭВ-4;5П1141Е используются керамические нагреватели РТС. Нагревательный
элемент РТС представляет собой позисторный нагревательный элемент, помещенный в алюминиевый профиль.
Благодаря эффекту самоограничения температуры, нагреватель пожаробезопасен, не сушит воздух и не перегревается.
Применение керамических РТС-нагревателей позволяет существенно снизить расход электроэнергии. На рисунке 1
даны габаритные и крепежные размеры.
4.2 С помощью специального вентилятора воздух из помещения всасывается через верхнюю панель завесы,
подогревается электронагревателями и выбрасывается через сопло в виде направленной струи.
4.3 Электрические схемы завес приведены на рисунках 2-7.
4.4 У п р а в л е н и е з а в е с ой п о в о р о т н ы м и р у ч к а м и (только для КЭВ-4;5П1141Е и
КЭВ-3;4;5П1151Е)
4.4.1 Управление завесой осуществляется двумя поворотными ручками: роторного переключателя и
терморегулятора (позволяет поддерживать необходимую температуру воздуха и регулировать тепловую мощность
завесы), установленными на лицевой панели корпуса.
Ручка терморегулятора
Ручка роторного переключателя
