4 УСТРОЙСТВОИПОРЯДОКРАБОТЫ

4.1 Специальные вентиляторы обеспечивают необходимый расход воздуха. Воздух из помещения всасывается

через верхнюю панель завесы и выбрасывается через сопло в виде направленной струи.

4.2 Завеса имеет прочный корпус, изготовленный из оцинкованной стали, покрытой высококачественным

полимерным покрытием RAL9005 (черный), лицевая панель завесы изготовлена из полированной нержавеющей стали с

характерной текстурой. Внутри корпуса расположены основные детали и узлы показанные на рисунке 1.

1 - Место для подключения кабеля;

2 - Электродвигатель;

( 1 : 5 )

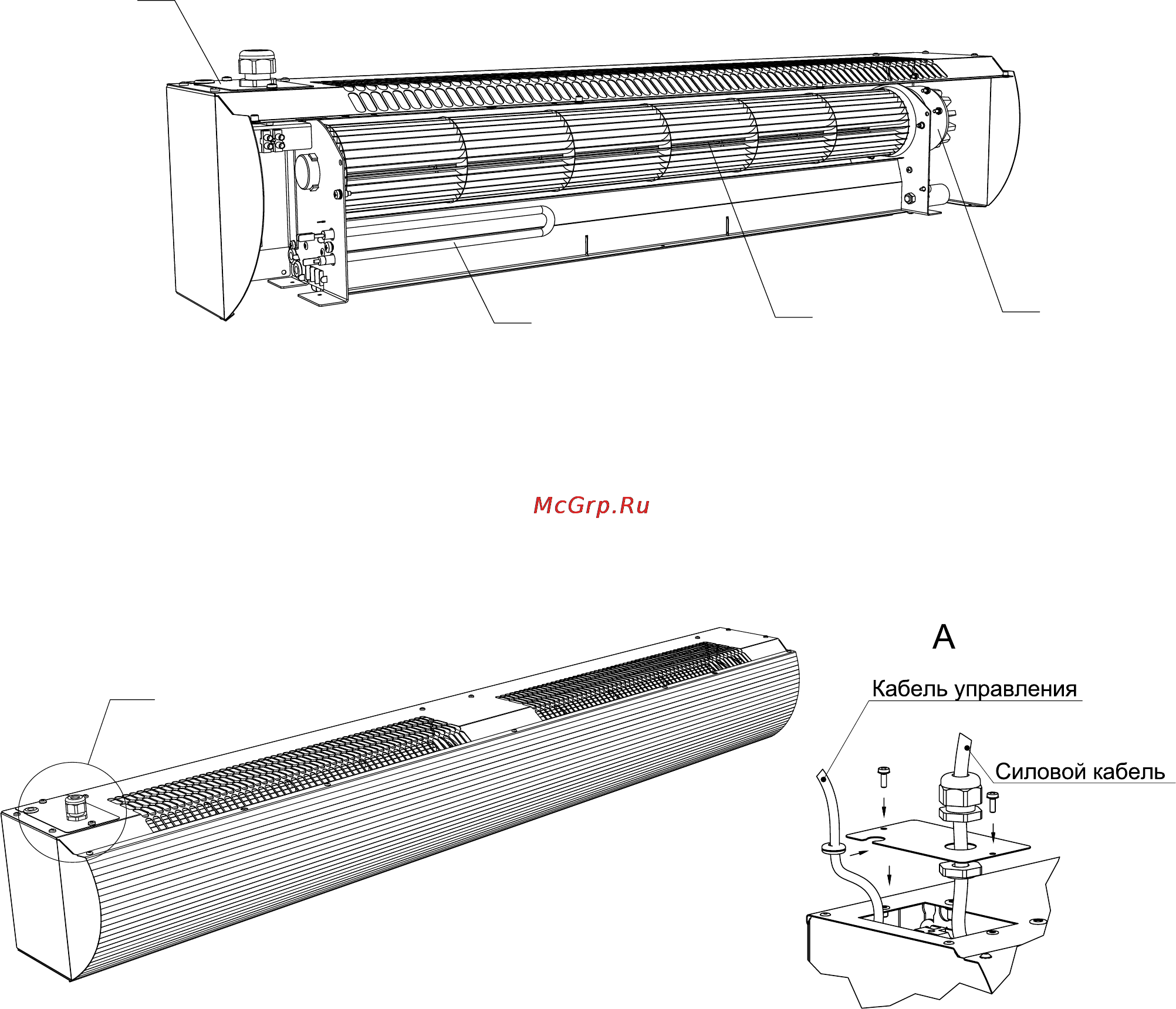

Рисунок 1. Воздушная завеса «Бриллиант» (L=1035мм.)

Рисунок 2. Воздушная завеса «Бриллиант» (L=1525мм.)

4.3 Внешний вид завесы с двумя вентиляторными блоками приведен на рисунке 2.

4.4 На рисунке 6 даны габаритные и крепежные размеры.

4.5 Электрические схемы завес приведены на рисунках 7-8.

4.6 Пульт управления завесами IR03

4.6.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки

выносного пульта – IP20.

4.6.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

выносном пульте расположены: пять кнопок, пять светодиодов, приемное устройство инфракрасного сигнала и ЖК-

дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также

отсек для элементов питания (элементы AA R6 - 3шт. входят в комплект пульта).

4.6.3 Более подробное описание, а также инструкция по установке находится в упаковочной коробке пульта.

3 - Рабочее колесо вентилятора;

4 - ТЭН-резистор (ограничивает ток электродвигателя).
