7.5 Ввод завесы в эксплуатацию

7.5.1 При вводе завесы в эксплуатацию необходимо:

– снять защитную пленку с изделия;

– убедиться в отсутствии препятствий для всасывания воздуха;

– проверить напряжение питания;

– при первом включении заполнить свидетельство о подключении п.14 настоящего паспорта.

7.5.2 При первом включении изделия происходит сгорание консервирующей смазки с поверхности ТЭНов

с появлением дыма и характерного запаха. Поэтому рекомендуется перед монтажом включить завесу в режим полной

мощности на 20 минут в хорошо проветриваемом помещении.

7.5.3 Для увеличения эксплуатационного срока службы завес с электрическим источником тепла рекомендуется

перед выключением оставить завесу работать несколько минут с выключенными нагревателями для снятия остаточного

тепла ТЭНов.

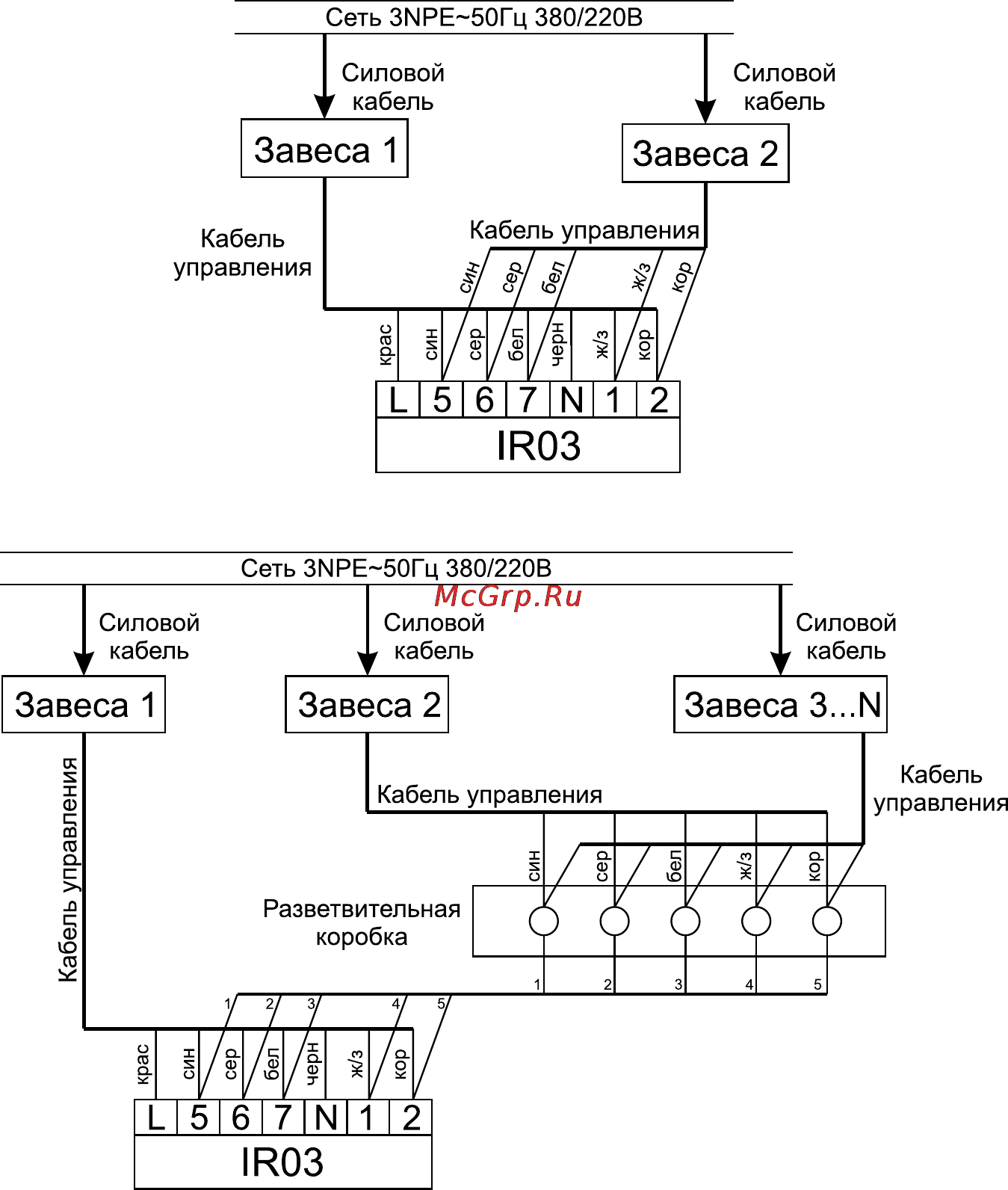

Рисунок 5. Схема подключения двух завес к одному пульту управления IR03

7.4 Подключение пульта управления IR03

7.4.1 Пульт управления подключен к завесе на заводе-изготовителе. В случае подключения пульта управления

к завесам самостоятельно, необходимо:

– Обесточить завесу;

– Разобрать пульт, отвинтив два винта и отведя лицевую панель вверх;

– Подключить семижильный кабель к пульту управления в соответствии с цветовой

маркировкой проводов кабеля управления и клеммной колодки пульта (рисунки 8-13);

– Закрепить пульт на стене, совместить фиксаторы в верхней части крышки с вырезами на корпусе, совместить

кнопки с вырезами на крышке и закрепить крышку двумя винтами.

7.4.2 Пульты управления предусматривают подведение кабеля управления 7х0,5мм

методом «скрытой

проводки». При необходимости подведения кабеля «наружной проводкой» необходимо в месте вывода кабеля из корпуса

термостата сделать в стене углубление 50 х 10 мм.

7.4.3 При управлении несколькими завесами с одного пульта управления следует руководствоваться указаниям

п.4.7 в части подключения силового кабеля. Для подключения двух завес к одному пульту управления необходимо

руководствоваться схемой на рисунке 5. Для подключения более двух завес - схема на рисунке 6.

Рисунок 6. Схема подключения более двух завес к одному пульту управления IR03
