изделия отличное от рекомендованного производителем может стать причиной возгорания, поражения электрическим

током или травм.

6 КОМПЛЕКТПОСТАВКИ

№

п/п

Наименование Кол-во

6.1 Воздушно-тепловая завеса «Оптима» 1шт.

6.2 Пульт управления IR03 1шт.

6.3 Паспорт 1шт.

Отдельные поставочные единицы по согласованию с заказчиком (опции)

Концевой выключатель

ПРИМЕЧАНИЕ: БЛОК-Е или ПКУ-Е может быть включен в комплект поставки, оговаривается проектом защиты проема.

7 ТРЕБОВАНИЯКУСТАНОВКЕИПОДКЛЮЧЕНИЮ

7.1 При установке, монтаже и запуске в эксплуатацию необходимо соблюдать меры безопасности указанные в разделе 5.

7.2 Установка завес

7.2.1 Завесы устанавливаются как горизонтально над проемом (как можно ближе к верхнему краю проема),

так и вертикально сбоку от проема (в том числе с обеих сторон проема) и крепятся к несущей конструкции с помощью

кронштейнов, расположенных на корпусе завесы. Минимально допустимое расстояние между верхней стенкой корпуса

завесы и потолком должно быть 300 мм. На задней стенке завесы имеются кронштейны для подвешивания завесы в

горизонтальное или вертикальное положение.

7.3 Подключение завесы к электрической сети

7.3.1 Питание завес осуществляется от трехфазной электрической сети с напряжением 380В/50Гц. Завеса КЭВ-

6П3232Е заводской сборки подключается к сети 220В/50Гц. Для ее подключения к трехфазной сети самостоятельно,

необходимо:

– снять перемычки;

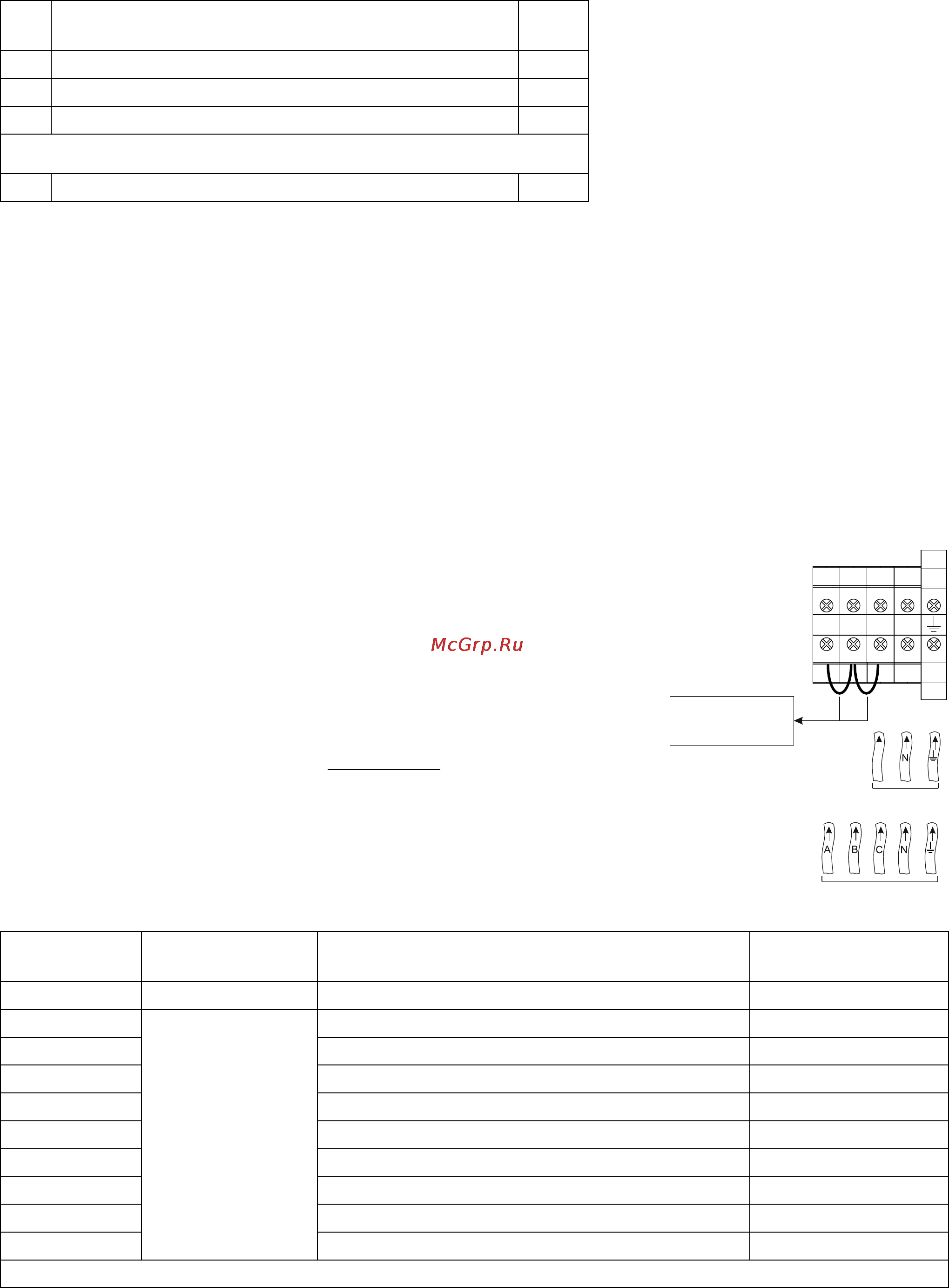

– подключить трехфазный пятижильный кабель. Защитный и нулевой

проводники соответственно к клеммам PE и N, фазу C на клемму F, фазы В и А – на

две свободные клеммы (см. рисунок справа);

– Сделать соответствующую запись в п.14 настоящего паспорта, а на

табличке устройства зачеркнуть (забить) «220В».

7.3.2 Подключение к электрической сети осуществляется через

автоматический выключатель, а также через устройство защитного отключения

(УЗО приобретается отдельно) в соответствии с «Правилами эксплуатации

электроустановок». При подключении одной завесы к сети, необходимый ток

срабатывания УЗО - 100mА. Номинальный ток автоматического выключателя

и сечение подводимых медных проводов следует выбирать в соответствии с

таблицей 2.

7.3.3 Для подключения к сети (рисунок 2, вид А) необходимо снять

крышку с монтажного люка, открутив винты, завести кабель питания через

гермоввод и подключить к клеммной колодке согласно электрической схеме завесы.

Таблица 2. Номинальные токи автоматических выключателей и сечение медных проводов подводящих кабелей.

Модель завесы

Параметры

питающей сети

Номинальный ток автоматического выключателя Кабель

КЭВ-6П3232Е 220В(380В)/50Гц 32А(13А) 3х4,0(5х1,5)

КЭВ-6П3032Е

380В/50Гц

13А 5х1,5

КЭВ-9П3032Е 20А 5х2,5

КЭВ-12П3032Е 40А 5х6,0

КЭВ-9П3012Е 20А 5х2,5

КЭВ-12П3012Е 25А 5х4,0

КЭВ-15П3012Е 32А 5х4,0

КЭВ-12П3042Е 25А 5х4,0

КЭВ-18П3042Е 40А 5х6,0

КЭВ-24П3042Е 50А 5х10,0

Примечание–использоватькабелисмногопроволочнымижилами

При подключении

380В/50Гц

перемычки удалить!

220В/50Гц

380В/50Гц
