ВНИМАНИЕ!Пультуправлениядолженбытьустановленвтомжепомещении,чтоизавеса,новнезонывыброса

струивоздухаизсопла.

4.7 Управление несколькими завесами с одного пульта IR03

4.7.1 С одного пульта можно управлять несколькими одинаковыми завесами, количество которых указано

в таблице 1. В этом случае при подключении силового кабеля необходимо соблюдать соответственное подключение

силового кабеля к клеммным колодкам всех изделий: фазу «А» ко всем клеммам, имеющим маркировку «А», фазу «В» к

«В» и т.д. В случае подключения нескольких завес с однофазным питанием к одному пульту управления на клеммы «F»

завес должна быть подключена одна и та же фаза.

4.8 Управление несколькими завесами посредством пульта коммутации

и управления (ПКУ)

4.8.1 Для управления бóльшим количеством завес (больше чем указано в Таблице 1) или завесами разных

моделей следует осуществлять их подключение через пульт коммутации и управления для завес с электрическим

источником тепла ПКУ-Е (опция). В ПКУ-Е можно подключить до четырех групп завес. В каждой группе должны быть

подключены завесы одной модели. При подключении к ПКУ-Е завес разных моделей, они должны быть подключены к

разным группам (подключение завес разных моделей к одной группе не допускается). Завесы каждой группы должны

быть подключены параллельно к общему устройству защитного отключения (УЗО) с током срабатывания 300mA (только

для групп завес), при подключении силового кабеля необходимо руководствоваться п. 4.7 в части подключения силового

кабеля.

4.8.2 В ПКУ-Е предусмотрены контакты для подключения концевого выключателя. Электрическая схема

ПКУ-Е представлена на рисунке 15. Подключение и подробное описание см. в паспорте на ПКУ-Е. На рисунке 3 показана

структурная схема подключения к ПКУ-E.

4.9 Подключение концевого выключателя

4.9.1 Для подключении концевого выключателя необходимо использовать БЛОК-Е (опция), кроме случая

указанного в п.4.8. Электрическая схема блока приведена на рисунке 14. Подключение и подробное описание см. в

паспорте на БЛОК-Е. На рисунке 4 показана структурная схема подключения к БЛОК-E.

4.9.2 Элементы автоматического регулирования (концевые выключатели) должны быть предусмотрены в

проекте и установлены монтажной организацией (в комплект поставок могут быть включены по специальному заказу)

Обозначение

кнопки

Назначение Порядок работы

Установка

требуемой

температуры

При нажатии кнопок на ЖК-дисплее отобразится установленная температура

и символ «

». Необходимо выбрать и установить требуемую температуру

воздуха в помещении, далее по истечении 10 сек. дисплей покажет текущую

температуру в помещении. Регулируемый диапазон температур от +5 до +35˚С

с шагом 0,5˚С.

ПРИМЕЧАНИЕ:

1. В случае если установленная температура будет ниже температуры

окружающего воздуха, то изделие включится в режим вентилятора (все

режимы нагрева будут автоматически выключены), при этом светодиоды

режима нагрева не светятся, а символы «

», « » будут отображаться на

дисплее в зависимости от режима нагрева, который был включен ранее.

2. В случае если температура окружающего воздуха будет ниже

установленной температуры, то изделие включится в режим нагрева при

этом светодиоды и символы режима нагрева будут гореть и отображаться

в зависимости от режима, который был включен ранее.

3. При температуре окружающего воздуха ниже 0˚С вместо температуры на ЖК-

дисплее отобразится символ «LO» - выше +40˚С отобразится символ «HI»

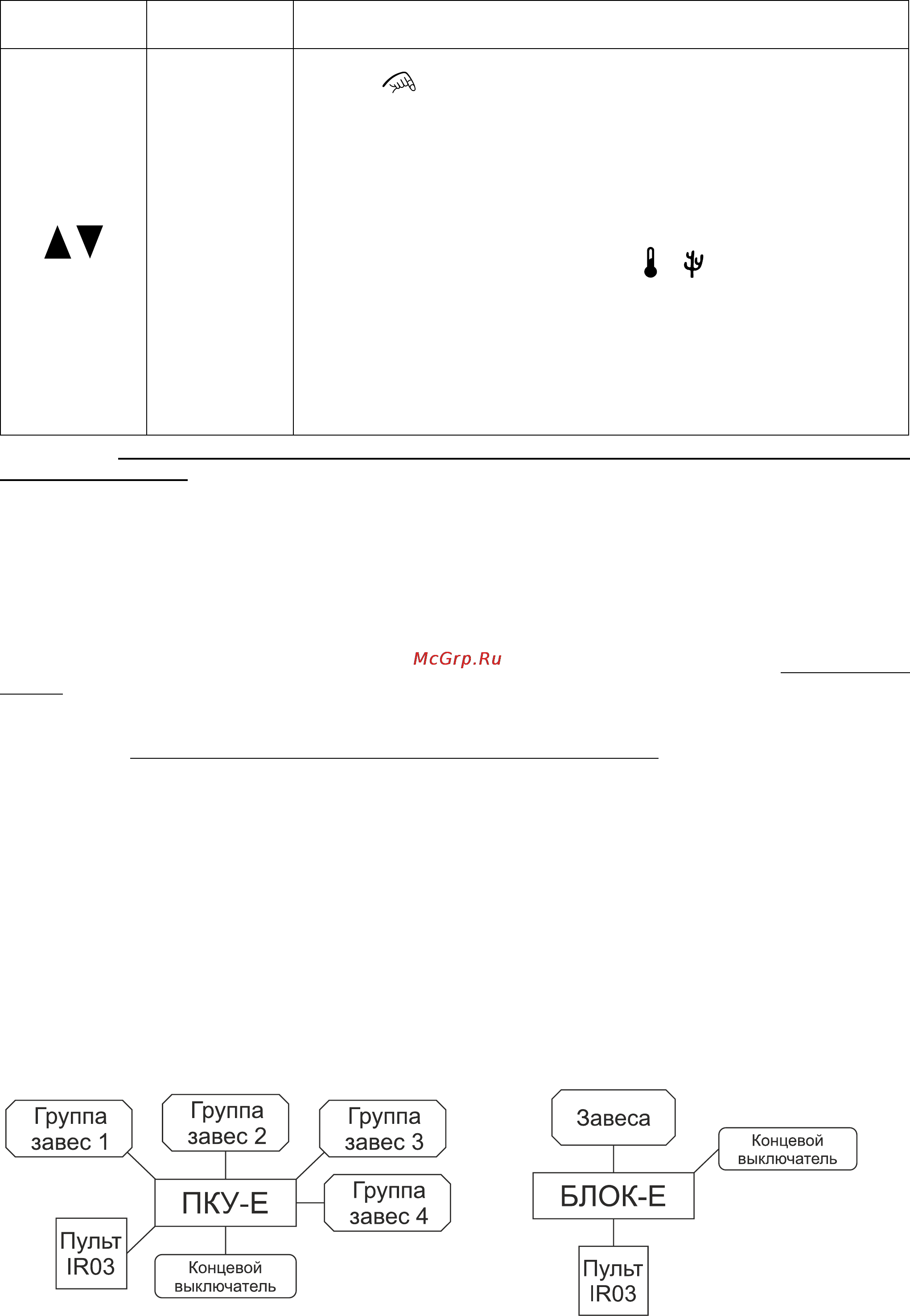

Рисунок 3. Структурная схема подключений к ПКУ-Е Рисунок 4. Структурная схема подключения к БЛОК-Е
