Тепломаш КЭВ-П2121A [4/16] Устройство и порядок работы

4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1 Завеса имеет прочный корпус, изготовленный из оцинкованной стали, покрытой высококачественным

полимерным покрытием RAL9003 (белый), возможно специальное исполнение корпуса из нержавеющей стали. Внутри

корпуса расположены: вентиляторный блок, блок двигателя, ТЭН-резистор и блок управления (рисунок 1). Внешние

виды завес с одним и двумя вентиляторными блоками приведены на рисунке 2 и 3. На рисунке 4 даны габаритные и

крепежные размеры.

4.2 Специальные вентиляторы обеспечивают необходимый расход воздуха. Воздух из помещения

всасывается через переднюю панель завесы и выбрасывается через сопло в виде направленной струи.

4.3 Электрические схемы завес приведены на рисунках 6-7.

4.4 П у л ь т у п р а в л е н и я з а в е с а м и ( IR03)

4.4.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки

выносного пульта – IP20. Назначение клемм пульта управления (IR03) показано на рисунке 8.

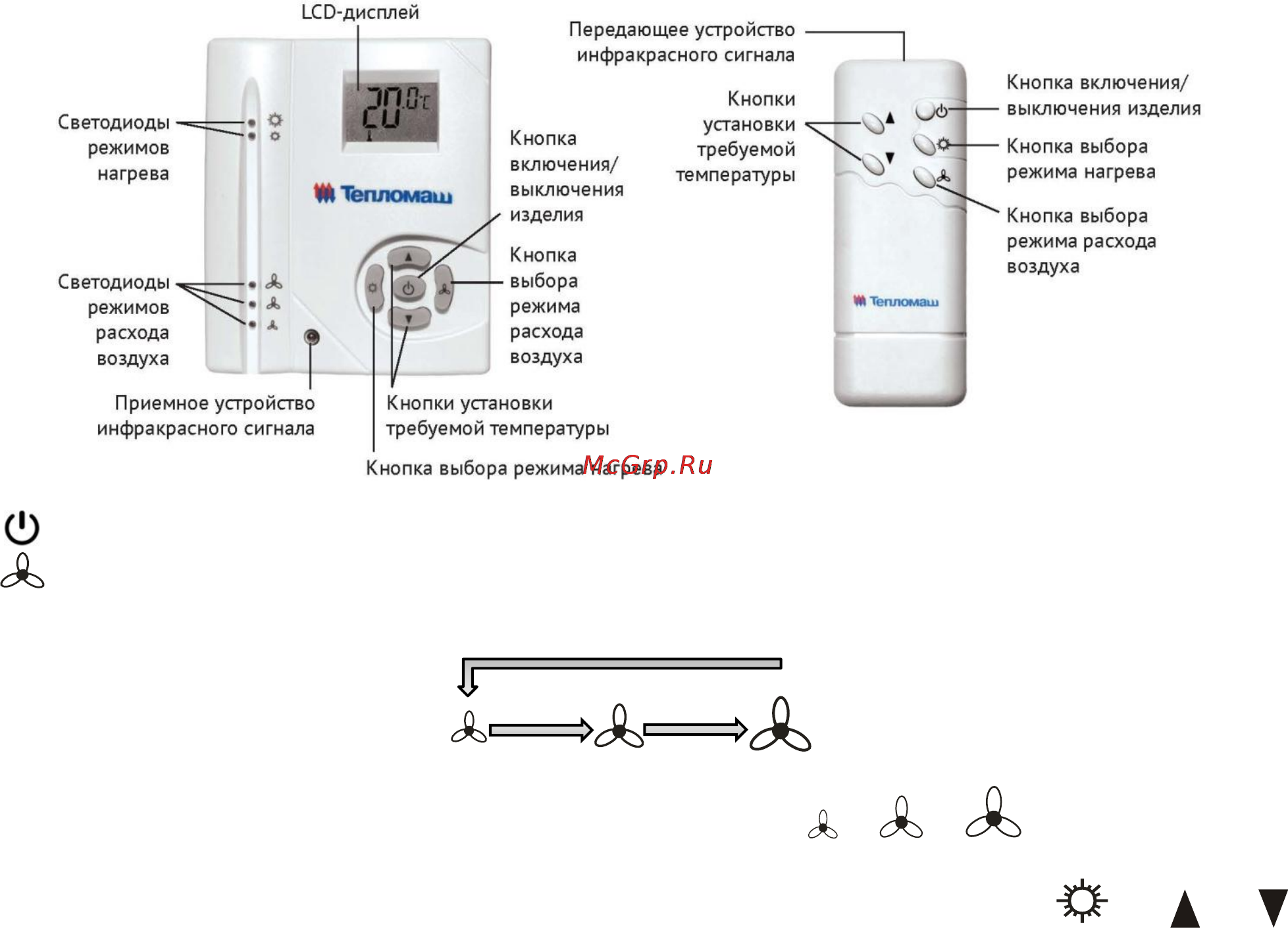

4.4.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

выносном пульте расположены: пять кнопок, пять светодиодов, приемное устройство инфракрасного сигнала и ЖК-

дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также

отсек для элементов питания (элементы AA R6 3шт. входят в комплект).

Выносной пульт управления (IR03) Дистанционный пульт управления

« »

-кнопка включения/выключения завесы.

« »

- кнопка переключения режимов расхода воздуха. Переключение происходит по схеме:

больший значок соответствует большему расходу, напротив пиктограмм, « », « », « » загорается

соответствующий светодиод.

ПРИМЕЧАНИЕ – В ЗАВЕСАХ БЕЗ ИСТОЧНИКА ТЕПЛА ФУНКЦИИ КНОПОК « », « », « »

НЕ ИСПОЛЬЗУЮТСЯ!!!

На дисплее отображается температура окружающего воздуха в пределах от 0 до +40°С.

При температуре воздуха ниже 0°C отображается символ «LO».

При температуре воздуха выше +40°C отображается символ «HI».

4.4.3 Требования к месту установке пульта изложены в описании, которое находится в упаковочной коробке

пульта.

4.5 У п р а в л е н и е н е с к о л ь к и м и з а в е с а м и с о д н о г о п у л ь т а ( IR03)

4.5.1 С одного пульта можно управлять несколькими одинаковыми завесами, количество которых указано в

таблице 1. В этом случае при подключении силового кабеля все его фазы должны соответствовать этим же фазам на
