Тепломаш КЭВ-П3143А [6/16] Пку wl

4.7 Управление несколькими завесами с одного пульта IR03

4.7.1 С одного пульта можно управлять несколькими одинаковыми завесами, количество которых указано

в таблице 1. В этом случае при подключении силового кабеля необходимо соблюдать соответственное подключение

силового кабеля к клеммным колодкам всех изделий: на клеммы «F» завес должна быть подключена одна и та же фаза.

4.8 Управление несколькими завесами посредством пульта коммутации

и управления (ПКУ)

4.8.1 Для управления бóльшим количеством завес (больше чем указано в Таблице 1) или завесами разных

моделей следует осуществлять их подключение через пульт коммутации и управления для завес и тепловентиляторов с

водяным источником тепла и без источника тепла ПКУ-W1 (опция). В ПКУ-W1 можно подключить до трех групп завес.

В каждой группе должны быть подключены завесы одной модели.

При подключении к ПКУ-W1 завес разных моделей, они должны

быть подключены к разным группам (подключение завес разных

моделей к одной группе не допускается).

4.8.2 В ПКУ-W1 предусмотрены контакты для подключения

концевого выключателя. Электрическая схема ПКУ-W1 представлена

на рисунке 10. Подключение и подробное описание см. в паспорте

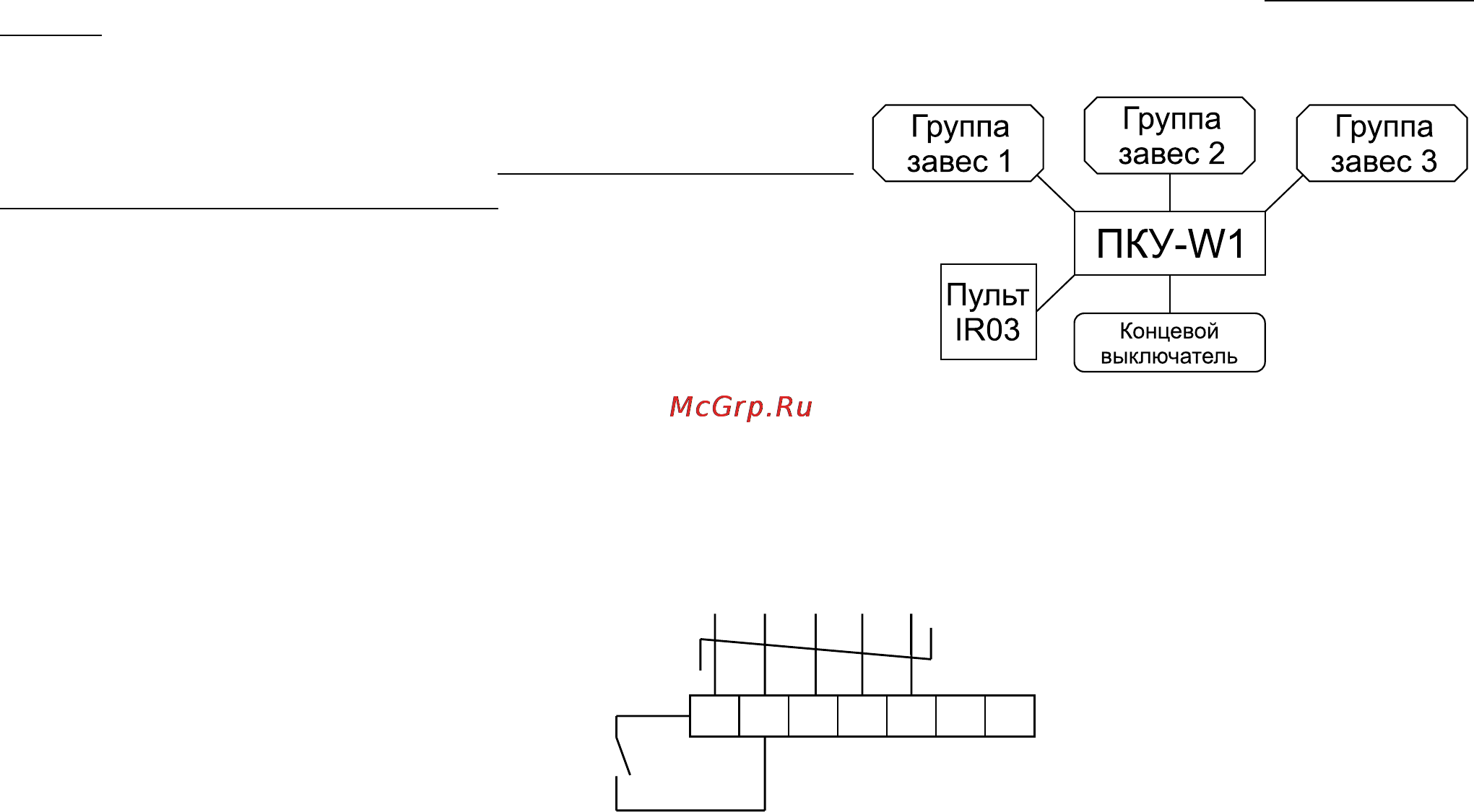

на ПКУ-W1. На рисунке справа показана структурная схема

подключения к ПКУ-W1.

4.9 Подключение концевого выключателя

4.9.1 Для подключения концевого выключателя к одной завесе или к группе завес одной и той же модели в

количестве, указанном в таблице 1 (кроме случая указанного в п.4.8) необходимо подключить его к пульту управления

IR03 в соответствии с рисунком 3.

4.9.2 В случае подключения завес к «ПКУ-W1» концевой выключатель должен быть подключен к контактам

«К» на колодке Х7 (рисунок 10).

4.10 Элементы автоматического регулирования (концевые выключатели) должны быть предусмотрены в

проекте и установлены монтажной организацией (в комплект поставок могут быть включены по специальному заказу).

5 УКАЗАНИЕМЕРБЕЗОПАСНОСТИ

При эксплуатации электроприборов с целью снижения риска возгорания, поражения током и травм всегда должны

соблюдаться следующие базовые меры предосторожности:

5.1 Работы по установке, обслуживанию и подключению должны проводиться квалифицированным специалистом

(-ами) в соответствии с установленными нормами и стандартами «Правил технической эксплуатации электроустановок

потребителей» (утверждены приказом Минэнерго от 13.01.2003 г.) и «Правил по охране труда при эксплуатации

электроустановок» (утверждены приказом Министерства труда и социальной защиты РФ от 24.07.2013 г. № 328н).

5.2 Запрещается эксплуатация завесы без заземления. Использовать нулевой провод в качестве заземления

запрещается. Болт заземления находится внутри завесы и соединён на заводе-изготовителе проводом с соответствующей

клеммой входной клеммной колодки.

5.3 Не оставляйте без присмотра детей или людей со сложностями в передвижении вблизи работающей завесы.

5.4 В случае неисправности отключите изделие от питания, и прежде, чем снова его эксплуатировать, убедитесь

в том, что квалифицированным специалистом были проведены его полная диагностика и обслуживание/ремонт.

5.5 Данная завеса предназначена для использования только в помещении. Не подвергайте изделие воздействию

воды или высокой влажности.

5.6 Отключите изделие от питания перед чисткой и техническим обслуживанием.

5.7 Не вставляйте и не допускайте попадания инородных предметов в воздухозаборное или воздуховыпускное

отверстие завесы, так как это может привести к поражению электрическим током, возгоранию или повреждению изделия.

5.8 Не закрывайте и не блокируйте воздухозаборное или воздуховыпускное отверстия завесы, так как это

может привести к перегреву внутренних компонентов изделия и как следствие увеличить риск возгорания.

5.9 В любом электроприборе или оборудовании существует риск возникновения внутренних искр. Не

устанавливайте завесу вблизи находящихся в воздухе летучих веществ или легко воспламеняющихся соединений, в

связи с риском возникновения пожара или взрыва (см. п.2.5).

5.10 Допустима эксплуатация только в соответствии с данным паспортом. Любое другое использование

изделия отличное от рекомендованного производителем может стать причиной возгорания, поражения электрическим

током или травм.

Кабель управления

Концевой

вык

лючатель

ПУЛЬТI

R03

Рисунок 3. Схема подключения концевого выключателя к пульту IR03
