– Обесточить завесу;

– Разобрать пульт, отвинтив два винта и отведя лицевую панель вверх;

– Подключить семижильный кабель к пульту управления в соответствии с цветовой

маркировкой проводов кабеля управления и клеммной колодки пульта (рисунки 7-13);

– Закрепить пульт на стене, совместить фиксаторы в верхней части крышки с вырезами на корпусе, совместить

кнопки с вырезами на крышке и закрепить крышку двумя винтами.

7.4.2 Пульты управления предусматривают подведение кабеля управления 7х0,5мм

методом «скрытой

проводки». При необходимости подведения кабеля «наружной проводкой» необходимо в месте вывода кабеля из корпуса

термостата сделать в стене углубление 50 х 10 мм.

7.4.3 При управлении несколькими завесами с одного пульта управления следует руководствоваться указаниям

п.4.7 в части подключения силового кабеля. Для подключения двух завес к одному пульту управления необходимо

руководствоваться схемой на рисунке 5.

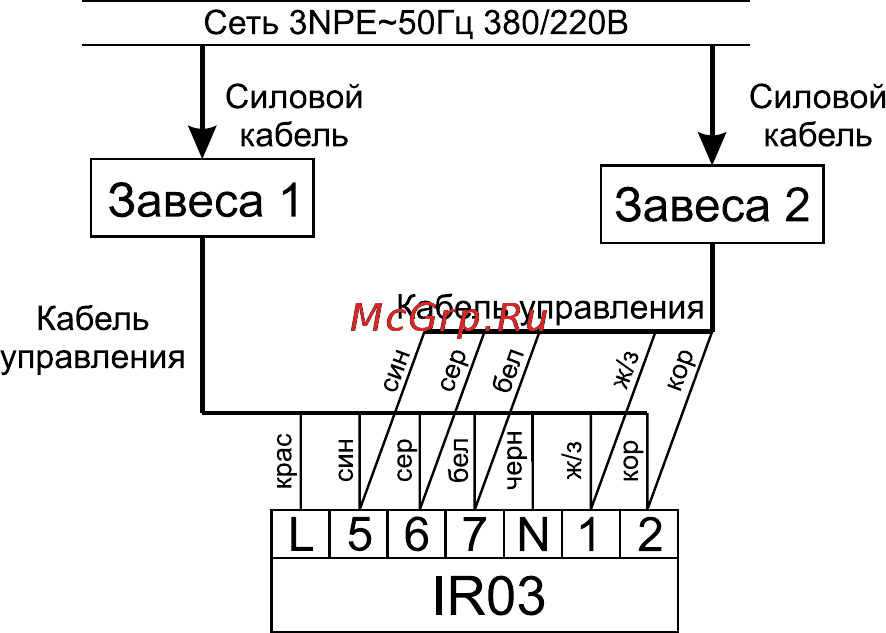

Рисунок 5. Схема подключения двух завес к одному пульту управления IR03

7.5 Ввод завесы в эксплуатацию

7.5.1 При вводе завесы в эксплуатацию необходимо:

– снять защитную пленку с изделия;

– убедиться в отсутствии препятствий для всасывания воздуха;

– проверить напряжение питания;

– при первом включении заполнить свидетельство о подключении п.14 настоящего паспорта.

7.5.2 При первом включении изделия происходит сгорание консервирующей смазки с поверхности ТЭНов

с появлением дыма и характерного запаха. Поэтому рекомендуется перед монтажом включить завесу в режим полной

мощности на 20 минут в хорошо проветриваемом помещении.

7.5.3 Для увеличения эксплуатационного срока службы завес с электрическим источником тепла рекомендуется

перед выключением оставить завесу работать несколько минут с выключенными нагревателями для снятия остаточного

тепла ТЭНов.

8 ТЕХНИЧЕСКОЕОБСЛУЖИВАНИЕ

8.1 Эксплуатация и техническое обслуживание завес должно осуществляться квалифицированным

специалистом при этом необходимо соблюдать меры безопасности указанные в разделе 5.

8.2 Для обеспечения надежной и эффективной работы воздушно-тепловых завес, повышения их долговечности

необходим правильный и регулярный технический уход. Все виды технического обслуживания проводятся по графику

вне зависимости от технического состояния завес. Уменьшать установленный объем и изменять периодичность

технического обслуживания не допускается.

8.3 Устанавливаются следующие виды технического обслуживания завес, с момента ввода изделия в

эксплуатацию:

– техническое обслуживание №1 (ТО-1), через 150-170 ч;

– техническое обслуживание №2 (ТО-2), через 600-650 ч;

– техническое обслуживание №3 (ТО-3), через 2500-2600 ч. но не реже 1 раза в год;

– техническое обслуживание №4 (ТО-4), через 5000-5200 ч. но не реже 1 раза в 2 года.

П р и м е ч а н и е – количество часов реальной работы завесы.

8.4 При ТО-1 производятся:

– внешний осмотр с целью выявления механических повреждений;

– очистка наружной поверхности завесы от загрязнения и пыли;

– проверка надежности заземления изделия;

– проверка состояния винтовых соединений;

– проверка электрических соединений завесы для выявления ослабления, подгорания, окисления (ослабления

устранить, подгорания и окисления зачистить).
